Упрощенная настройка L2TP/IPsec. К ЛВС и серверу в главном здании учреждения необходимо подключить 12 отделов, в каждом из которых 1-2 ПК через VPN. Все отделы пространственно расположены за городом и у них есть доступ в Интернет через ADSL модемы.
Освоить MikroTik Вы можете с помощью онлайн-куса «Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.

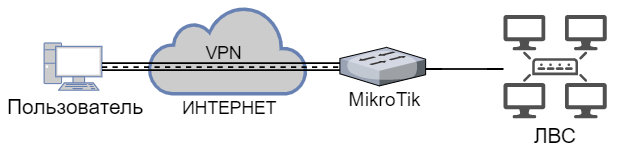

Схема подключения удаленных пользователей на рисунке ниже.
В результате настроек создается L2TP туннель, через который передается информация с IPsec шифрованием.
На стороне пользователя VPN настраивается средствами Windows.
В главном здании VPN создан с помощью роутера MikroTik RB750Gr3 с прошивкой 6.48.1
Первоначальная настройка роутера выполнена по этой инструкции.
Все настройки выполняются из локальной сети через WinBox.
Порядок действий.
3.Назначение IP-адреса клиентам VPN.
7.Настройка VPN соединения клиента в Windows 10.
Профиль нужно создать до активации сервера L2TP, потому что его нужно указывать в настройках этого самого сервера.

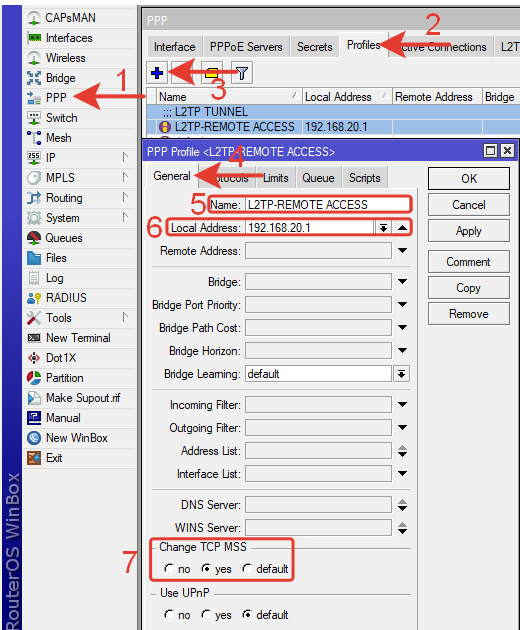

Переходим по меню PPP >> Profiles >> +
Вводим настройки:
Name: L2TP-REMOTE-ACCESS — любое понятное имя латиницей.
Local Address: 192.168.20.1 адрес роутера в VPN.
Change TCP MSS: yes

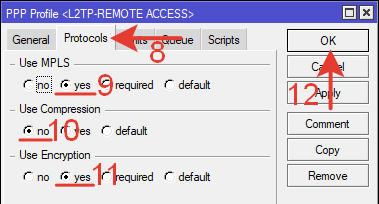

Переходим на вкладку Protocols и выполняем настройка 9, 10, 11 как на картинке.
MPLS: yes — передача пакетов по меткам. wiki
Compression: (сжатие данных) no — используется при медленных каналах.
Encryption: (шифрование данных) yes — по согласованию с клиентом.
На вкладке Limits можно настроить лимит сессии, время отключения при бездействии, ограничение скорости подключения, одно подключение (Only one).
Настройки вкладок Queue и Scripts не изменялись.
Через командную строку терминала:
|
1 |
/ppp profile add name=L2TP-REMOTE-ACCESS local-address=192.168.20.1 change-tcp-mss=yes use-compression=no use-encryption=yes use-mpls=yes comment="L2TP TUNNEL" |

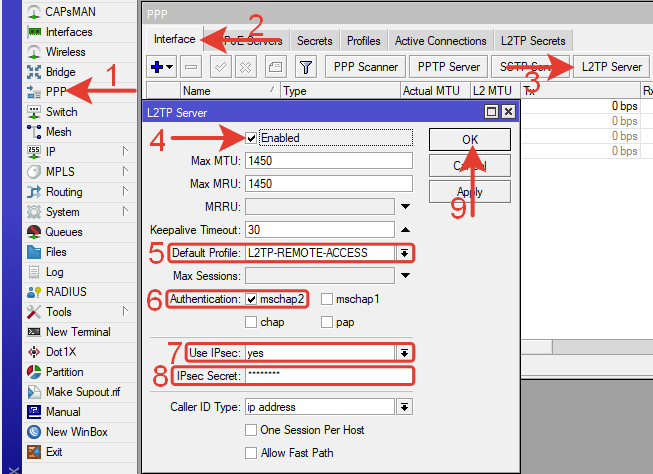

PPP >> PPP >> Interface >> L2TP Server.
В открывшемся окне ставим галочку напротив Enable.
Default Profile: L2TP-REMOTE-ACCESS указываем созданный ранее профиль
Authentication: mschap2 (остальные варианты отключаем)
Use IPsec: yes
IPsec Secret: 12345Password
Нажимаем кнопку «ОК».
Через командную строку терминала:
|
1 |
/interface l2tp-server server set enabled=yes default-profile=L2TP-REMOTE-ACCESS authentication=mschap2 use-ipsec=yes ipsec-secret=12345Password |
3.Назначение IP-адреса клиентам VPN.
Первый вариант – создать пул IP-адресов и раздавать их пользователям в автоматическом режиме.
Второй вариант – указать статический IP-адрес.
Так как в нашем случае всего 12 пользователей VPN, укажем для них статические IP-адреса из сети 192.168.20.0 Делается это при создании пользователя.

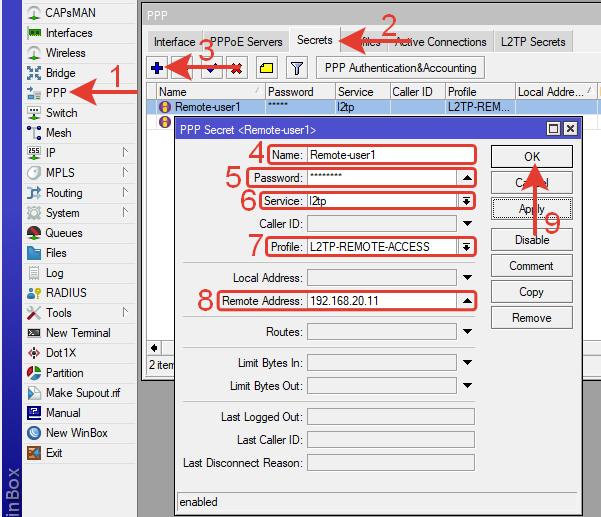

PPP >> Secrets >> +
В открывшемся окне вводим:
Name: Remote-user1 — имя пользователя.
Password: Password1234 — сложный пароль из латинских букв и цифр разного регистра.
Service: L2TP
Profile: L2TP-REMOTE-ACCESS — созданный ранее профиль, выбираем из выпадающего списка.
Remote Address: 192.168.20.11 — статический IP для пользователя.
Сохраняем на кнопку «ОК».
Через командную строку терминала:
|
1 |
/ppp secret add name=Remote-user1 password=Password1234 service=l2tp profile=L2TP-REMOTE-ACCESS remote-address=192.168.20.11 |
Создаем необходимое количество пользователей аналогичными действиями.

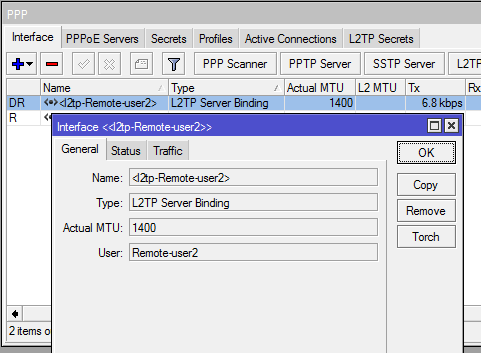

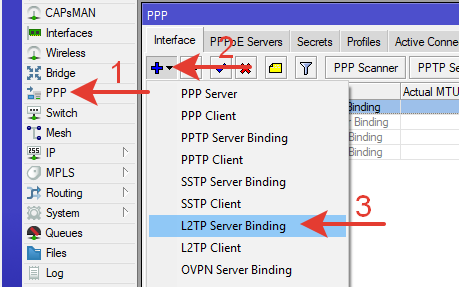

Действие не обязательное, но в некоторых ситуациях может пригодится.
Если не создавать статический интерфейс, то он автоматически создается динамически при подключении пользователя.
Создадим два правила, одно для разрешения протокола IPsec, второе для доступа к необходимым портам.
Правило разрешения IPsec.

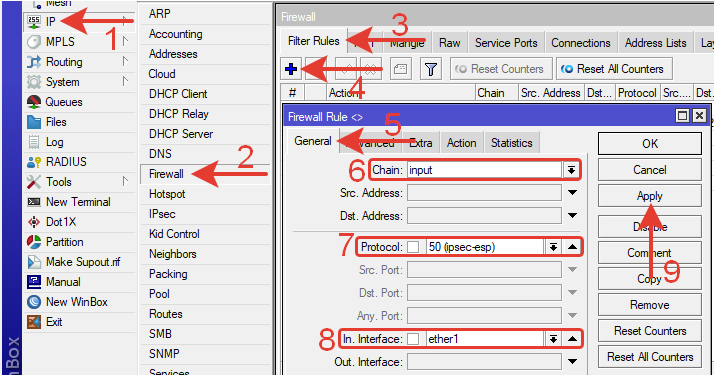

Переходим по меню IP >> Firewall >> Filter Rules.
Нажимаем синий крест (плюс), в открывшемся окне на вкладке General (5) вводим настройки:
Chain: input — входящий в роутер трафик.
Protocol: ipsec-esp — протокол.
In Interface: ether1 — внешний интерфейс.
Жмем Apply для сохранения.

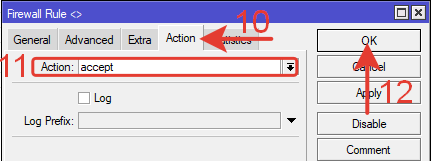

Переходим на вкладку Action.
Action: accept (разрешающее действие).
Нажимаем ОК для сохранения.
Через командную строку терминала:
|
1 |
/ip firewall filter add chain=input in-interface=ether1 protocol=ipsec-esp action=accept comment="VPN IPSEC RULE1 accept ipsec" |
Правило для открытия портов 500, 1701, 4500.

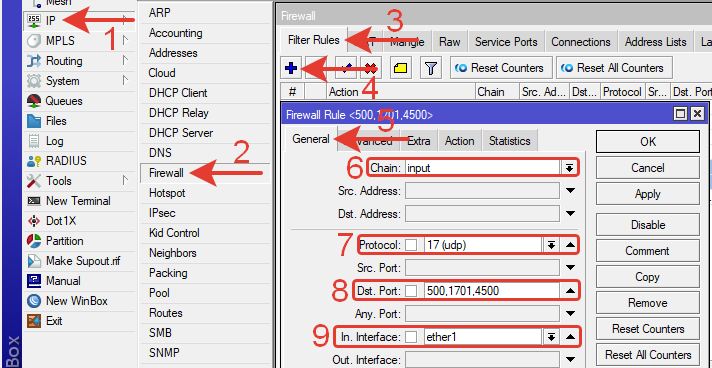

Переходим по меню IP >> Firewall >> Filter Rules.
Нажимаем синий крест (плюс), в открывшемся окне на вкладке General вводим настройки:
Chain: input (вход)
Protocol: UDP (протокол)
Dst. Port: 500, 1701, 4500 (порты назначения)
In Interface: ether1 (внешний интерфейс)

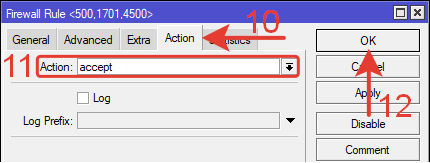

Переходим на вкладку Action.
Action: accept
Нажимаем кнопку ОК для сохранения правила.
Через командную строку терминала:
|
1 |
/ip firewall filter add chain=input dst-port=500,1701,4500 in-interface=ether1 protocol=udp action=accept comment="VPN IPSEC RULE2 accept PORTS 500, 1701, 4500" |

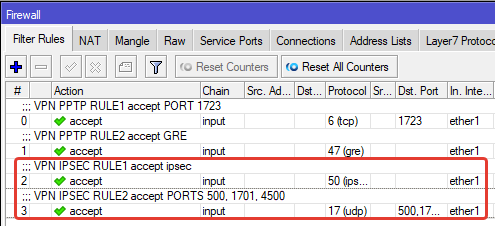

В списке правил появятся два новых. Расположить их желательно верху списка.
К правилам добавлены комментарии для ясности.
Правило NAT.

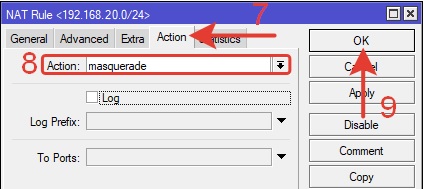

NAT masquerade правило для трафика VPN. Правило создается на вкладке NAT аналогично предыдущим правилам.
Через командную строку терминала:
|
1 |
add chain=srcnat out-interface=ether1 src-address=192.168.20.0/24 action=masquerade comment="VPN RULE NAT masquerade vpn traffic" |
*правило NAT для VPN трафика не является обязательным, но в некоторых случаях может пригодиться
7.Настройка VPN соединения клиента в Windows 10.
Удаленный компьютер подключен в Интернет. В этом ПК переходим в управление сетями.

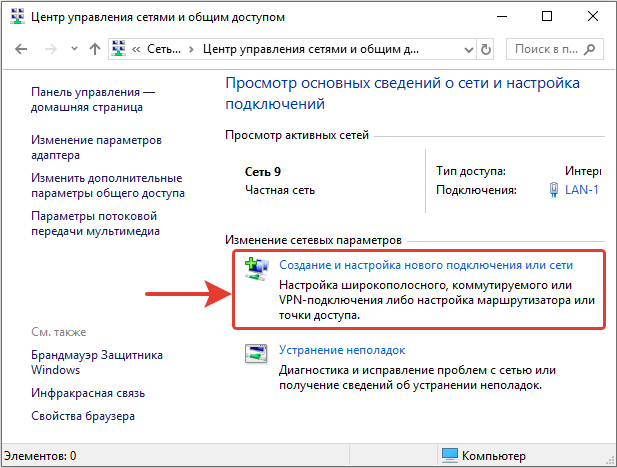

Панель управления >> Сеть и Интернет >> Центр управления сетями и общим доступом.
Создаем новое подключение.

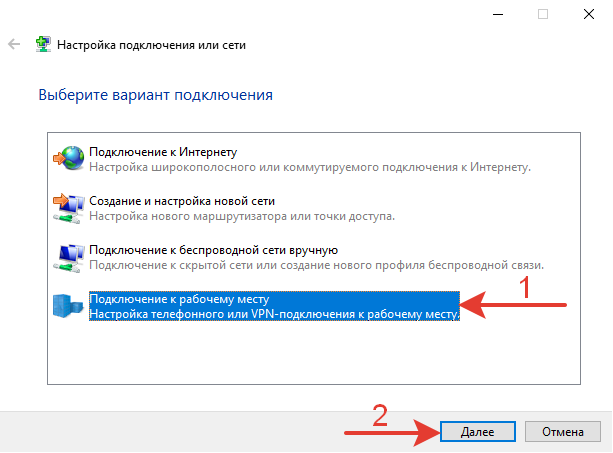

Среди вариантов подключения выбираем – «Подключение к рабочему месту». Далее.

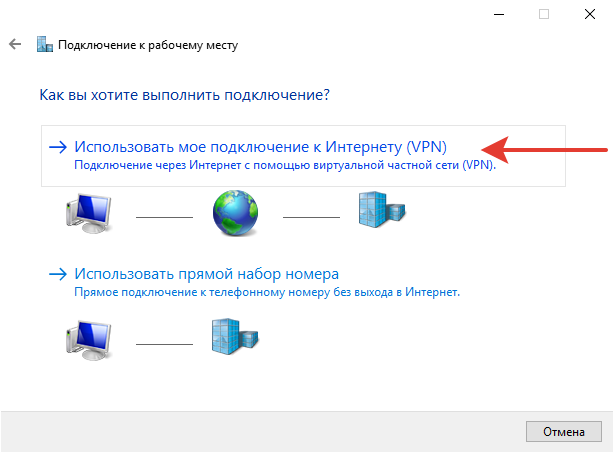

Выбираем – «Использовать мое подключение к Интернету (VPN)».

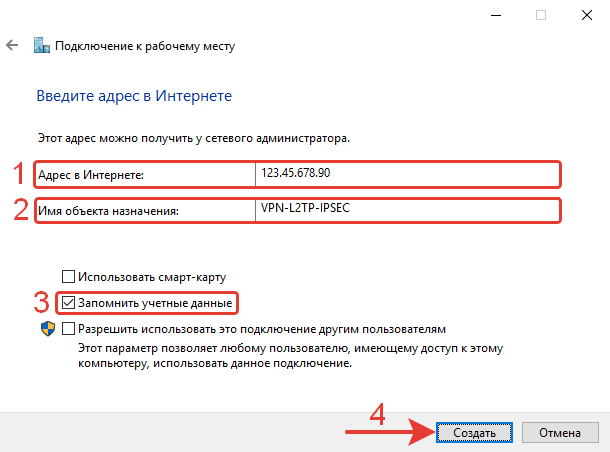

В следующем пункте указываем внешний статический IP-адрес роутера или внешний идентификатор MikroTik(1234567891443.sn.mynetname.net у каждого роутера свой).
В поле имя пишем любое понятное имя латинскими буквами. Отмечаем галочкой «Запомнить учетные данные».
Нажимаем кнопку «Создать».

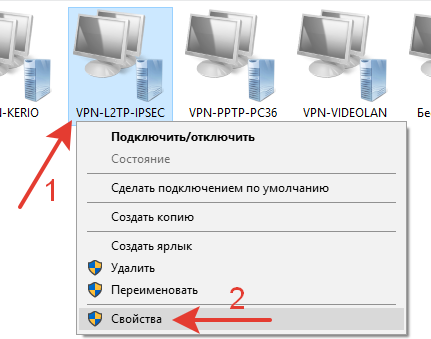

Отредактируем свойства созданного VPN подключения в сетевых соединениях.

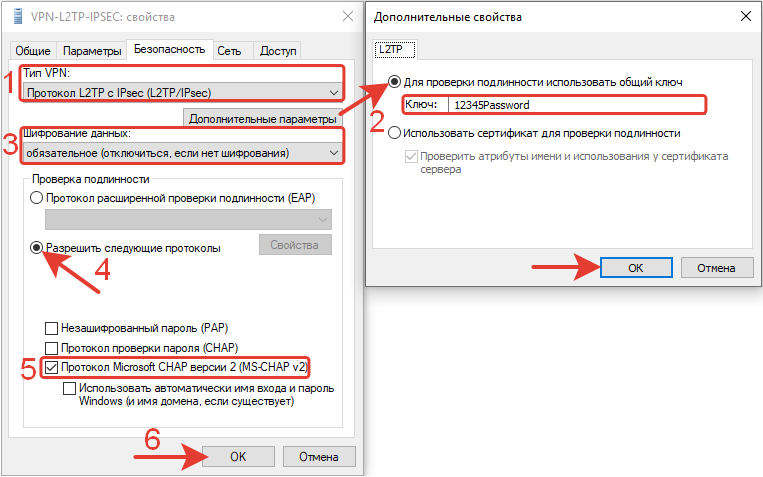

В свойствах переходим на вкладку безопасность. Указываем следующие параметры.
1.Тип VPN: Протокол L2TP с IPsec (L2TP/IPsec).
2.Дополнительные параметры.
======-Для проверки подлинности использовать общий ключ;
======-Ключ: 12345Password (вводим ключ IPsec);
======-Нажимаем ОК.
3.Шифрование данных: обязательное (отключится если нет шифрования)
4.Разрешить следующие протоколы – отмечаем точкой.
5.Протокол Microsoft CHAP версия 2 (MS-CHAPv2).
6.Кнопка «ОК» для сохранения настроек.

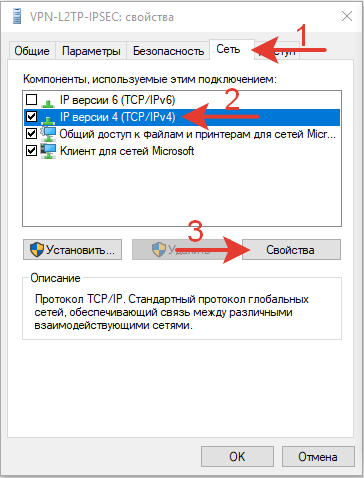

Переходим на вкладку сеть.

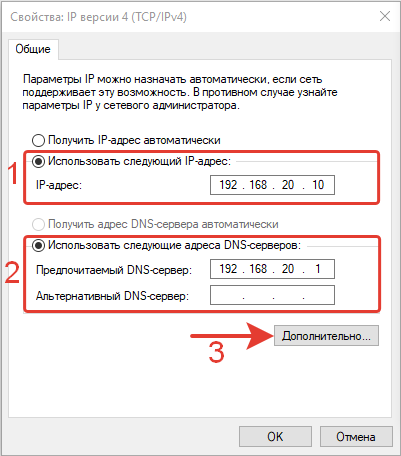

В свойствах указываем IP-адрес для клиента и предпочитаемый DNS.

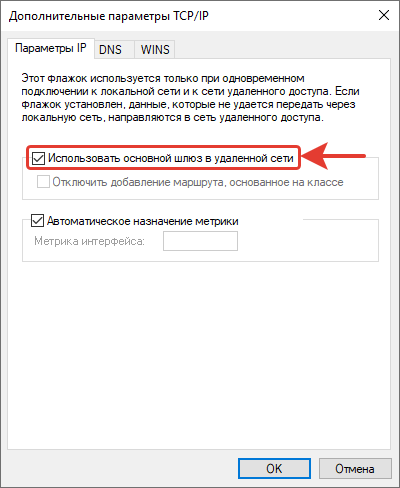

Переходим на вкладку «Дополнительно».
Настройка – Использовать основной шлюз в удаленной сети. В нашем случае галочка убрана. Нажимаем ОК для сохранения. Настройки в свойствах VPN-соединении у клиента завершены.
Если галочка стоит.
Весь трафик пойдет через MikroTik. В этом случае его можно контролировать, и он попадает под все правила и настройки роутера. Недостаток в замедлении скорости работы Интернета у клиента и дополнительной нагрузке на роутер.
Чтоб убедится, что трафик идет именно через роутер, на клиенте нужно запустить ping (когда VPN уже настроен и запущен в работу) на любой общедоступный сервер.

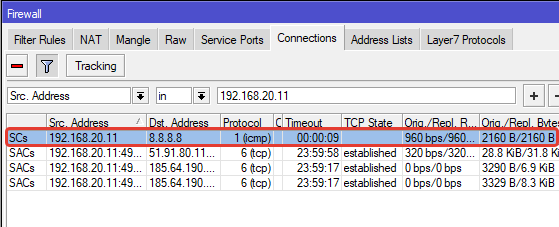

В роутере трафик можно отследить через Torch или в IP>>Firewall>>Connections.
Как видно, с IP-адреса одного из клиентов VPN пинг на IP 8.8.8.8 по протоколу icmp проходит через MikroTik (при условии установленной галочки в доп. свойствах).
Если галочка не стоит.
Если галочку убрать и переподключиться к VPN, то пинг на сервер гугл (8.8.8.8) уже не проходит через роутер. Он идет через основной шлюз ПК в Интернет.
Но также не проходит пинг в нужную сеть. ПК клиента не знает, через какой шлюз ему идти в сеть за VPNом. Для решения этого вопроса нужно создать статический маршрут в ПК клиента.
1.В командной строке (от имени администратора) вводим:
|
1 |
route print |

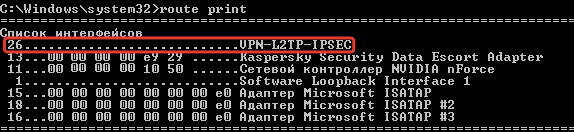

Находим сетевое соединение относящееся к VPN. Его номер 26.
При каждом новом создании VPN-соединения его номер меняется.
2.Вводим маршрут
|
1 |
route add 192.168.0.0 mask 255.255.255.0 192.168.20.1 metric 1 if 26 |
192.168.1.0 mask 255.255.255.0 — сеть назначения с маской
192.168.20.1 – IP-адрес VPN-сервера (VPN шлюз)
metric 1 – метрика
if 26 – номер интерфейса (который определили выше)
-p – сохранение маршрута при перезагрузке ПК.
После этих действий вводим еще раз команду
|
1 |
route print |
Видим постоянный маршрут, который означает, что для доступа к сети с IP-адресом 192.168.0.0 (которая за VPN) нужно идти в шлюз 192.168.20.1.
Пинг начинает проходить и доступ к ресурсам в сети расположенной после VPN появляется.
Прохождению пинга могут препятствовать:
-антивирус (добавить сеть в доверенные или приостановить защиту на время настроек)
-брандмауэр Windows (отключить)
-сетевое обнаружение (включить)
-правила firewall в MikroTik (проверить наличие/отсутствие и расположение).
Удаление маршрута (если понадобится).
|
1 |
route delete 192.168.0.0 mask 255.255.255.0 192.168.20.1 metric 1 if 26 -p |

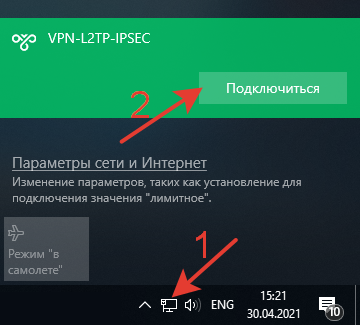

В нижней правой части экрана клиентского ПК нажимаем на значок сети, выбираем из раскрывшегося списка нужное соединение и нажимаем кнопку «Подключится».

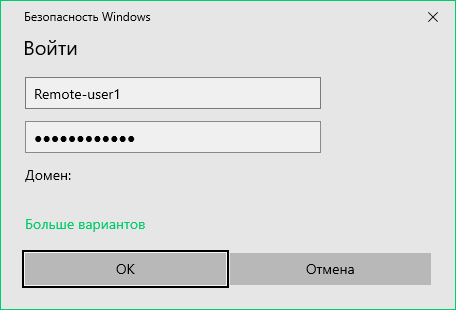

В окне авторизации вводим учетные данные пользователя VPN.
После правильного ввода учетных данных произойдет подключение. VPN начнет работать.
В результате настройки наши пользователи подключаются по RDP к серверу в главном офисе и у них есть доступ к общей сетевой папке внутри локальной сети.

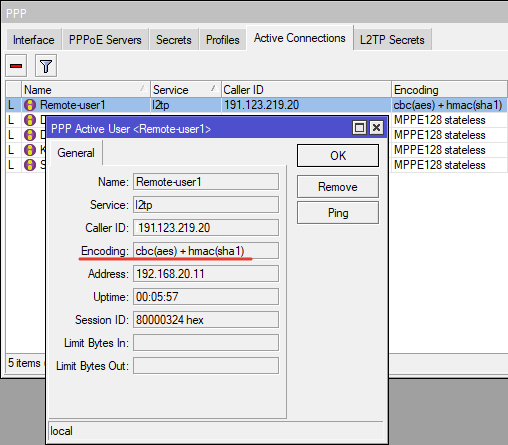

Как узнать что шифрование IPsec.
В PPP>>Active Connections виден тип шифрования. Если настройка не сработала и шифрование MPPE128 нужно перезагрузить роутер.
