В описании представлена настройка двух Интернет-каналов в режиме резервирования. При пропадании связи с одним из каналов, трафик автоматически переходит на второй канал. Работа основана на мониторинге основного канала через пинг и разной метрике шлюзов.

Недостаток метода в том, что мониторинг выполняется от роутера MikroTik до следующего роутера (провайдера).  Если Интернет пропадет на участке ВОЛС (см. схему ниже), то наш MikroTik не обнаружит этого и не переключится на резервный канал.

Освоить MikroTik Вы можете с помощью онлайн-куса «Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.

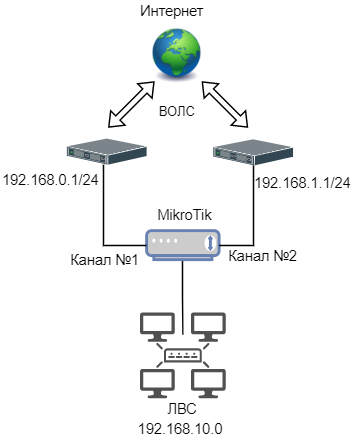

Схема подключения.

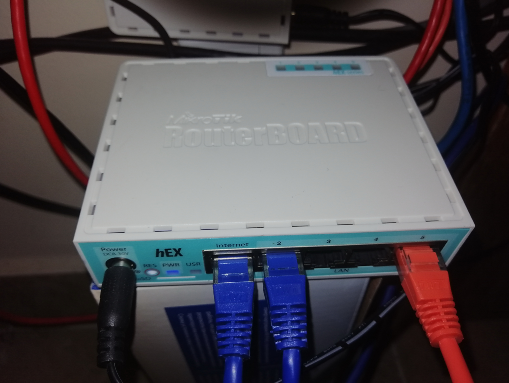

В схеме участвует роутер MikroTik RB750Gr3 с прошивкой 6.47.4.

В первый и второй порты подключены патч-корды внешних сетей. В пятый порт патч-корд от коммутатора локальной сети.

Подключаемся к MikroTik через WinBox из локальной сети. (как это сделать)

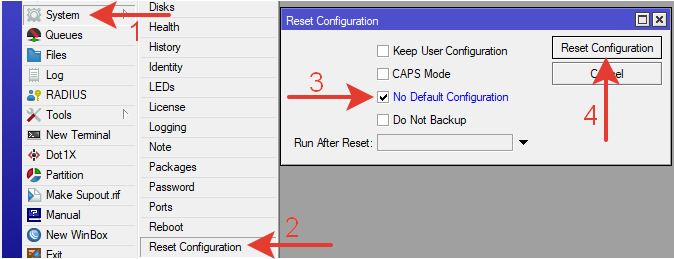

Reset Configuration.

Сбрасываем конфигурацию без сохранения настроек по умолчанию.

Через командную строку терминала:

Подключаемся к роутеру по MAC-адресу.



Ports.

Назначим следующие подключения на порты:

ether1 – подключение канала доступа в Интернет №1

ether2 – подключение канала доступа в Интернет №2

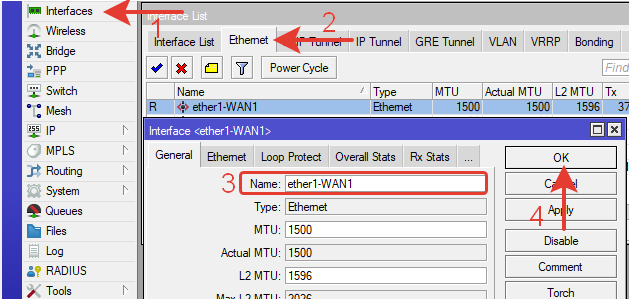

Переименуем порты внешней сети, чтоб не путаться в процессе настройки.

ether1-WAN1

ether2-WAN2

Через командную строку терминала:

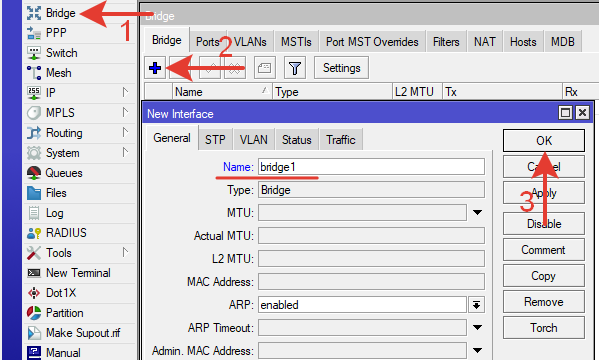

Bridge.

Создаем мост. Он предназначается для внутренней локальной сети.

Через командную строку терминала:

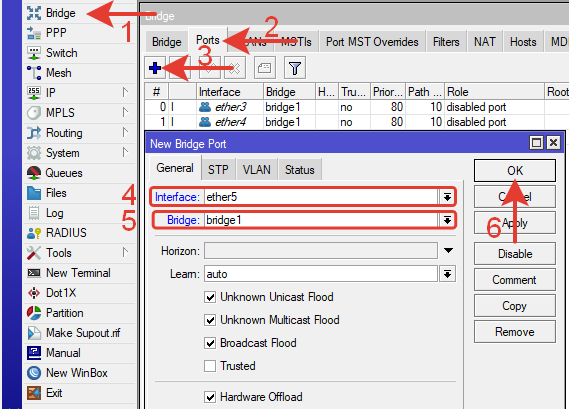

Bridge ports.

Добавляем в мост порты ether3-ether5

Через командную строку терминала:

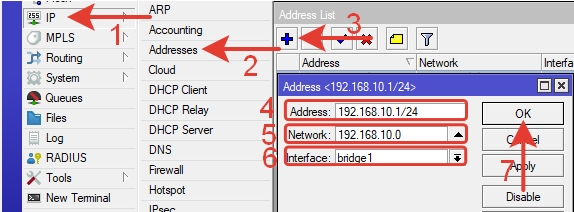

Bridge address.

Назначим мосту статический IP-адрес.

Через командную строку терминала:

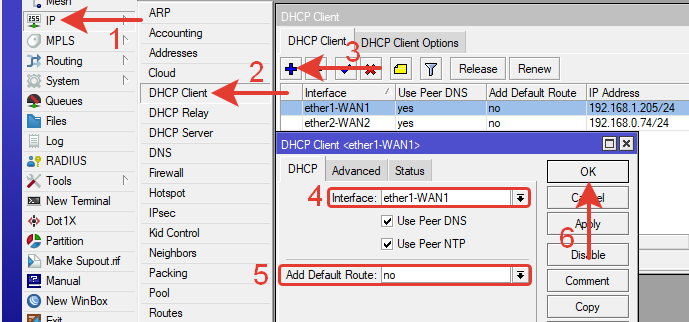

DHCPclient.

Создадим получение IP-адресов от вышестоящих роутеров (провайдера) в автоматическом режиме.

Создаем аналогичными действиями два DHCP Client соединения с разницей в интерфейсе:

-для первого ether1-WAN1;

-для второго ether2-WAN2.

Add Default Route: no (отключаем создание дефолтного маршрута)

Через командную строку терминала:

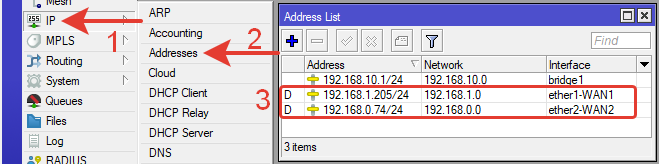

Через некоторое время DHCP Clients получат IP-адреса. Это можно проверить в IP >> Addresses

D-dynamic (динамический адрес)



Routes.

Создадим два статических маршрута для каждого шлюза.

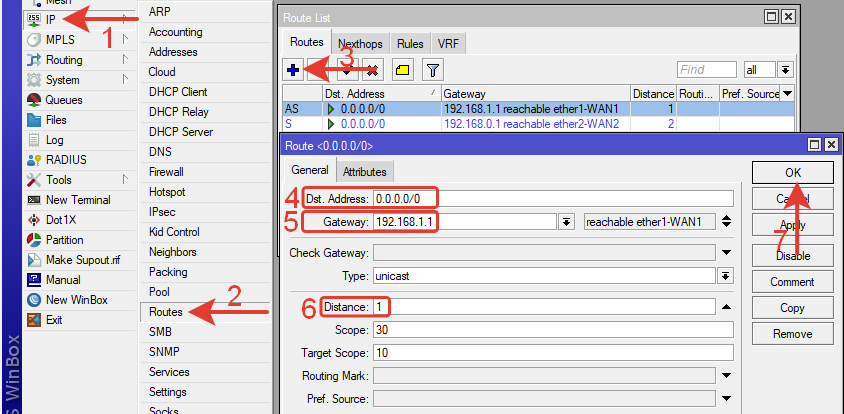

Для первого:

Dst.Address:0.0.0.0/0

Gateway: 192.168.1.1

Distance:1

AS – active, static (активный статический маршрут).

В маршрутах разные внешние шлюзы и метрика.

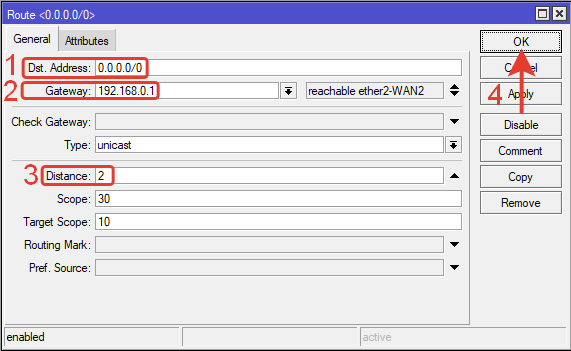

Для второго:

Dst.Address:0.0.0.0/0

Gateway: 192.168.0.1

Distance:2

Через командную строку терминала:

Маршрут с наименьшей метрикой будет использоваться в приоритете. Как только пропадает связь с основным шлюзом (с роутером провайдера), роутер переключается на следующий по величине метрики маршрут.

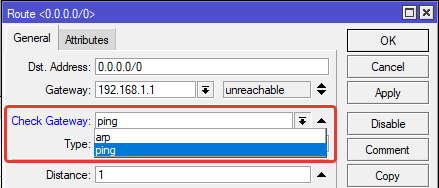

По правильному нужно указывать дополнительную настройку для основного канала — check-gateway=ping. Однако, каналы и без неё переключаются в случае недостижимости.



DHCP-server.

Для удобства управления создадим DHCP-сервер на внутренней сети.

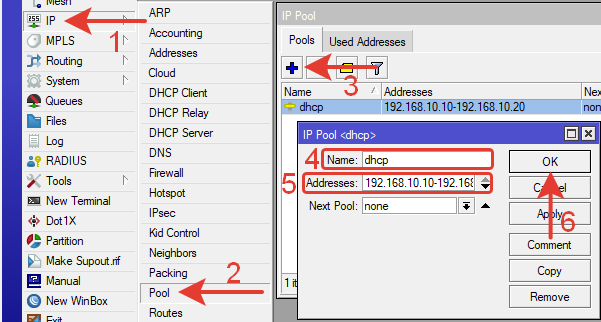

Создаем пул IP-адресов, которые будут раздаваться автоматически.

Через командную строку терминала:

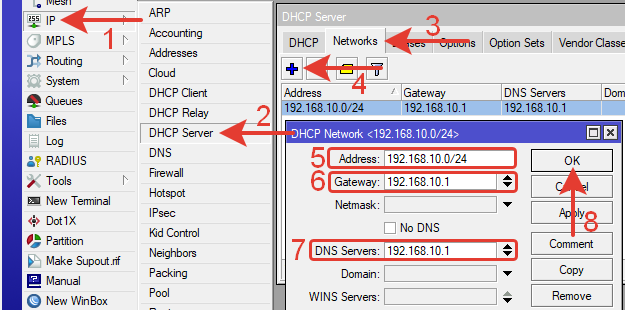

Укажем сеть для DHCP-сервера.

Через командную строку терминала:

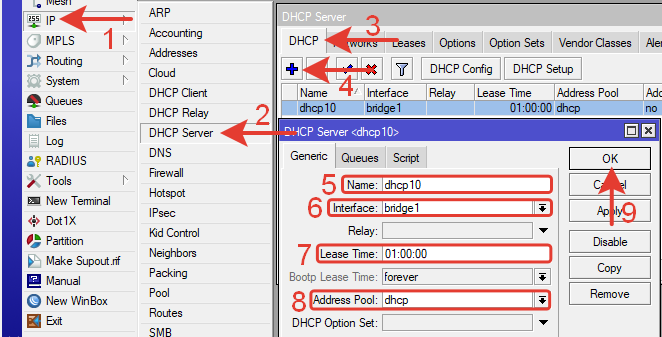

Создадим DHCP Server.

Через командную строку терминала:

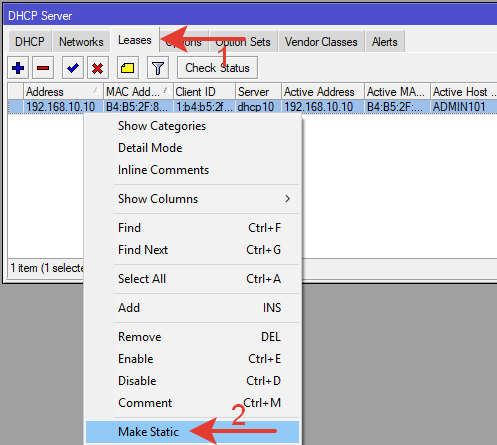

Привяжем полученный IP-адрес к MAC-адресу ПК пользователя.

Через командную строку терминала:



Интернет не заработает без DNS и NAT. Настроим их.

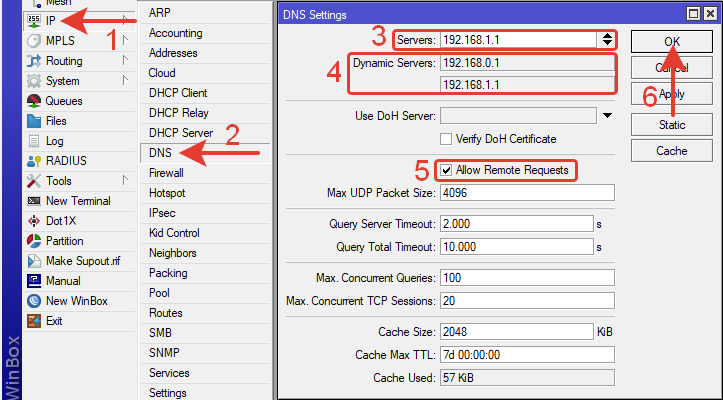

DNS.

Динамические DNS прилетят автоматически, либо их можно прописать вручную.

Allow Remote Requests – отмечаем галочкой.

Через командную строку терминала:

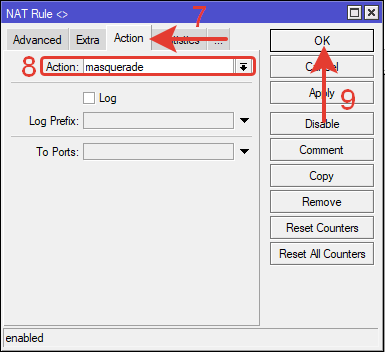

NAT.

Создаем два правила NAT masquerade, подменяющие IP-адреса локальной сети на внешний IP, для двух внешних интерфейсов.

В первом правиле указываем Out.Interface: ether1-WAN1

При создании второго правила действия аналогичные, только указываем Out.Interface: ether2-WAN2

Через командную строку терминала:

Для полноценной работы необходимо выполнить настройки по безопасности, указать NTP сервер и некоторые другие настройки. см. базовая настройка роутера MikroTik.



Проверка.

Выполним проверку переключения каналов.

Отключим патч-корд канала №1 и убедимся, что трафик пойдет через канал №2.

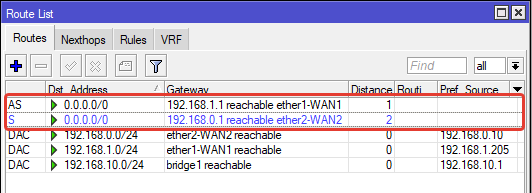

Наблюдаем ситуацию в IP >> Routes

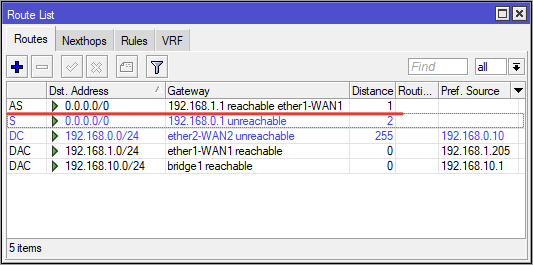

При штатной работе оба шлюза достижимы (reachable), активным (AS) является ether-WAN1 Интернет трафик идет через него. Можно запустить пинг на какой-нибудь внешний ресурс в командной строке ПК и смотреть как он будет выполнятся.

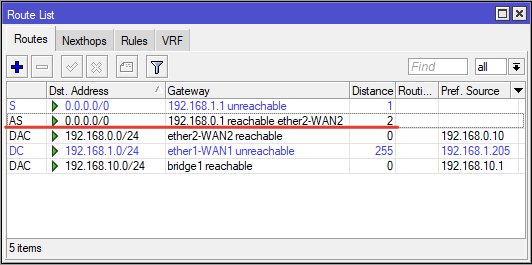

Отключаем патч-корд первого канала от роутера. Первый канал недостижим (unreachable) и трафик начинает идти через канал №2.

Возвращаем первый патч-корд на место и видим, что активным (AS) становится первый канал, трафик идет через него.

Для мониторинга резервирования каналов до какого-нибудь сервера в Интернете используется приложение Netwatch или рекурсивные маршруты. Об этом будет написано в другой раз.
