Удаленное включение протестировано на компьютерах с операционными системами Windows 7, Windows 8, Windows 10 и так же на Windows Server 2012, 2019. Это основные ОС в локальной сети нашей организации в настоящее время. Компьютеры включены в общую сеть через коммутаторы без дополнительной маршрутизации.

Для запуска компьютера через подключение по локальной сети необходимо:

— выполнить настройки в BIOS удаленного компьютера;

— выполнить настройки в ОС удаленного компьютера;

— установить и запустить ПО на компьютере с которого происходит удаленный запуск.

После этих действий проведем удаленное подключение к включенному ПК через AnyDesk.

Настройка BIOS.

Для входа в BIOS включаем компьютер и жмем на клавиатуре определенную клавишу, какую именно зависит от производителя материнской платы. Чаще всего это кнопка [DELETE] или [F1], но также встречаются многие другие кнопки и сочетания.

Попав в BIOS активируем настройку Power On LAN (Wake-on-LAN, WOL). В разных биосах она называется поразному. Выставляем значение настройки – Enabled.

Ниже на фото несколько примеров.

PME Event Wake Up (PME — Power Management Event)



S4/S5 Wake on LAN



Wake on LAN



Включение питания устройства PCIE.



Power On By PCI Device.



Включение посредством PCI-E.



Чаще всего эти настройки располагаются в разделе Power или Power Management. Так же они могут быть в разделе расширенных или дополнительных настроек.

В BIOS сервера Supermicro настройки Wake-On-Lan не оказалось. Видимо разработчики решили, что сервер должен быть включен круглосуточно. Так оно и есть. В данном случае активируем настройку Restore on AC Power Loss >> Power On. При возобновлении питания 220В сервер включится автоматически.

После активации настройки сохраняем параметры BIOS и компьютер перезагрузится.

Настройки в операционной системе.

В ОС Windows 7, 8, 10 и WinServer 2012, 2019 настройки сети выполняются одинаково. Любым удобным способом попадаем к свойствам сетевого адаптера через который ПК подключен в локальную сеть и интернет. Например, переходим в:

Панель управления\Сеть и Интернет\Центр управления сетями и общим доступом

(можно скопировать эту строку, открыть Этот Компьютер и вставить в адресную строку, нажать Ввод)

Находим нужный адаптер и открываем его свойства.



Или открываем «Диспетчер устройств» и находим там сетевой адаптер.  Затем открываем правой кнопкой мыши его свойства.



В раскрывшихся свойствах нажимаем кнопку «Настроить».



В настройках переходим на вкладку «Дополнительно» и активируем два пункта, как на картинке ниже.



В зависимости от драйвера сетевого адаптера эти настройки могут называться по разному,  например «Пробуждение особым пакетом Magic» или «WOL Пакет Magic».

Нажимаем ОК.

Переходим на вкладку «Управление электропитанием». Активируем галочкой пункт «Разрешить этому устройству выводить компьютер из ждущего режима». Можно так же активировать самый нижний пункт настроек, но необязательно. Нажимаем кнопку «ОК».



Выполним еще одну настройку, без которой ничего не заработает в Windows 10. Переходим в:

Панель управления\Оборудование и звук\Электропитание\Системные параметры. В разделе «Действия при нажатии кнопок» убираем галочку с настройки «Включить быстрый запуск (рекомендуется). Нажимаем кнопку «Сохранить изменения».



Если ОС установлена на HDD, а не на SSD, то время загрузки после включения компьютера ощутимо увеличится.



Удаленное включение ПК.

На удаленном компьютере в той же локальной сети устанавливаем небольшое приложение WakeMeOnLan. Скачать его можно бесплатно перейдя на ЭТОТ сайт (скачивание внизу страницы).



ПО сканирует сеть, сохраняет MAC, IP, имя ПК. Затем, когда компьютер выключен, его нужно выбрать из списка и нажать на кнопку с будильником в верхней левой части окна программы. В настройках можно выбрать, куда будет отправлен пакет (на широковещательный адрес, на IP компьютера или на его имя).

Управляемый компьютер находится в дежурном режиме (англ. stand-by — режим, предусмотренный спецификацией ATX, при котором из всех выходных цепей блока питания активна только дежурная +5VSB) и выдаёт питание на микросхему BIOS и сетевой адаптер. Сетевой адаптер находится в режиме пониженного энергопотребления, при этом его микроконтроллер анализирует все пакеты, приходящие на соответствующий MAC-адрес, ничего не отвечая на них. Если одним из пакетов окажется magic packet, сетевой адаптер выдаст сигнал на включение питания компьютера (вики).

Если компьютер выключали на ночь из розетки электропитания, то по LAN он не запустится. Если включить всетаки нужно удаленно, то можно скомбинировать процесс с функцией «Включение при возобновлении электропитания», которая так же активируется в BIOS.

Некоторые протестированные в нашей ЛВС компьютеры с Windows 7 запускаются только с PCI внешним сетевым адаптором. При подключении на встроенный в мат.плату сетевой адаптор стабильно выходят из состояния сна. Какие настройки на это влияют так и не определилось. В Windows 10 при отключении быстрого запуска удаленное включение работает стабильно.



Удаленное администрирование.

После запуска «Wake-On-LAN» удаленного компьютера к нему можно подключится любым доступным способом и выполнить требуемые настройки. В нашей ЛВС популярно удаленное подключение к рабочему столу RDP и AnyDesk. AnyDesk способен включать удаленный компьютер не только по локальной сети но и через через интернет. Рассмотрим кратко как это сделать.

Устанавливаем и обновляем AnyDesk на удаленном компьютере. Скачать его можно бесплатно с официального сайта. Использование тоже бесплатное, с некоторыми ограничениями в отличие от платной версии. Запуск установленной программы желательно выполнять с правами администратора. Галочка об этом ставится в свойствах ярлыка.

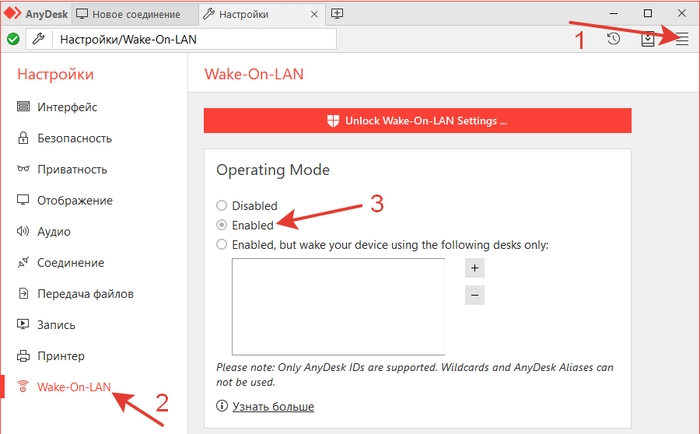

Переходим в настройки. В боковом меню находим пункт «Wake-On-LAN» и проверяем, чтоб он был активирован (Enabled).



В пункте настроек «Безопасность» желательно установить пароль, чтоб подключатся автоматически.

Выключаем компьютер через Пуск >> Завершение работы.

Переходим в компьютер, с которого будем удаленно подключаться.

Запускаем AnyDesk.

Вводим ID удаленного рабочего места.



После того, как появится сообщение «Клиент не в сети», нажимаем кнопку «Питание вкл.».



Начнется соединение с попыткой включения. Необходимо ждать 3-4 минуты если соединение проходит через интернет. К тому же время зависит от параметров и скорости включения удаленного ПК.



После некоторого времени ожидания появится окно для авторизации. Вводим созданный пароль. Отмечаем галочкой «Входить автоматически».

*если подключение на сервер то может возникнуть вопрос консоль или учетная запись, выбираем консоль



Получаем изображение и видим экран входа в учетную запись удаленного ПК. Вводим пароль, входим и выполняем требуемую работу.
