У знакомого водителя на авто Jeelee поломалась подмотка спидометра и он принес её на ремонт. Подмотка используется для добавления покзаний километража. Зачем ему это нужно меня не интересовало, интересовал принцип работы и почему поломалась.

Подмотка была сделана кустарным образом, все радиодетали припаяны на нижнюю часть DIP8-площадки для микросхемы 555. Красный и белый провода – это питание, подключаются к + – 12В, зеленый провод –  на спидометр.

В результате обследований и тестов предположилось, что микросхема 555 перегорает от скачка напряжения. Максимальное напряжение питания 555 составляет +16В (до 18В), напряжение питания от АКБ авто = 12В, но при старте скачки напряжения могут превышать дозволенное и убивать микросхемы. Для устранения проблемы в схему решено было добавить стабилизатор напряжения 7812. Предположение оказалось верным. После добавления стабилизатора микросхемы-555 перестали перегорать.

Добавить стабилизатор навесным монтажем в существующую подмотку было неудобно, решено было построить новую на печатной плате.

Подмотка создает прямоугольные импульсы на своем выходе, которые и изменяют показания километража спидометра. Параметры импульсов задаются RC-генератором на входе микросхемы 555. Микросхема работает в режиме генератора.

Так как номиналы деталей в подмотке были не известны, а выпаивать и измерять параметры – тоже не очень хороший вариант, решено было посмотреть выходной сигнал у существующей подмотки, чтоб примерно сориентировааться какие выбрать номиналы радиодеталей.

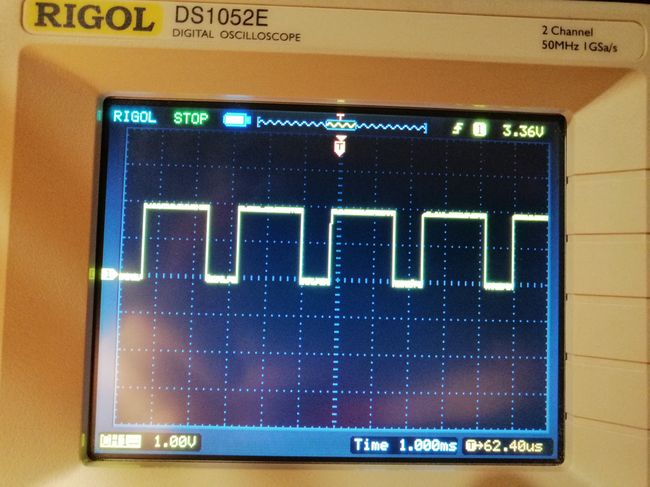

На осциллограмме выходного сигнала видны прямоугольные импульсы с длительностью примерно 1.8мс. Между импульсами пауза примерно 0,8мс. Период составляет 2.6мс, а частота 384 Гц.

Частота задается RC-генератором. Решено было поэкспериментироваать с более высокой частотой. В итоге на выходе новой подмотки получились импульсы с частотой 1кГц.

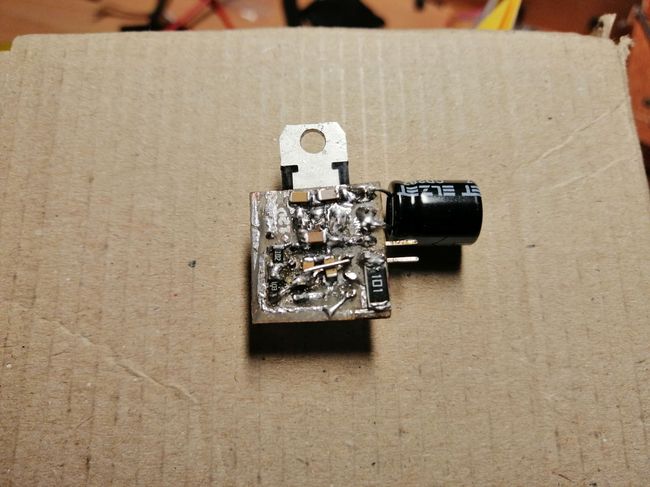

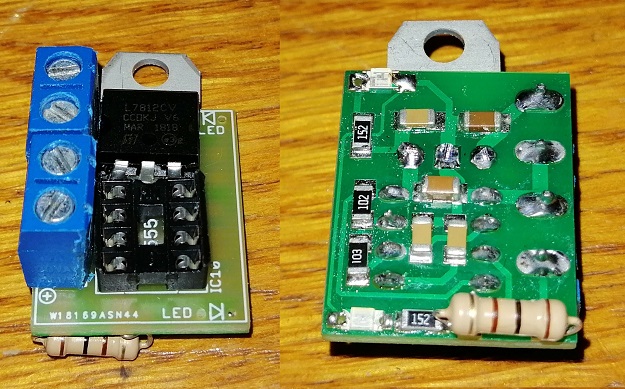

Новая подмотка со стабилизатором 7812 была сделана на печатной плате, но получилась тоже кустарная сборка из-за не удачно напечатавшихся дорожек.

Конденсатор-электролит был припаян исключительно для тестов от сети 220В-50Гц (через понижающий трансформатор), т.к. без этого конденсатора сетевые пульсации не дают таймеру работать. В машине питание идет от постоянного источника – аккумулятора, и дополнительно выпрямлять (сглаживать) напряжение и ток не нужно.

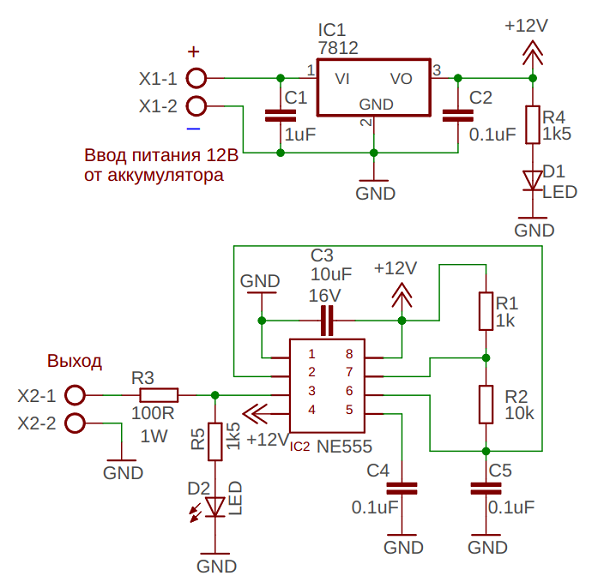

Схема итогового варианта подмотки представлена ниже.

Не обязательные элементы R4D1 и R5D2 – это индикаторные диоды. Изменяя значения R1, R2 и С5 можно изменять частоту выходных импульсов. Выходной провод GND (минус, масса) – разъем X2-2 по схеме –  можно не подключать.

Тесты на авто показали, что созданная схема прекрасно подматывает спидометр вперед и при этом стабильно работает уже несколько месяцев.
