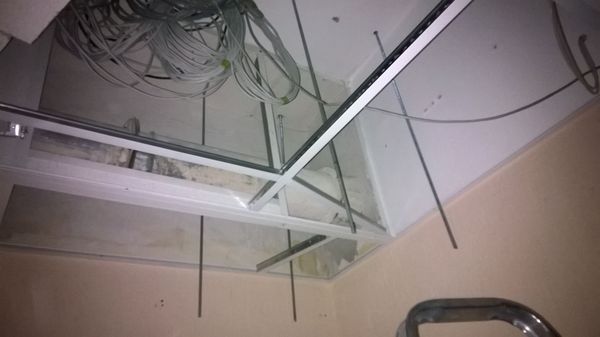

В распределительный шкаф по проекту сводятся провода от  пользователей половины этажа. Соответственно на один этаж получается два РШ. Расположение шкафов выбиралось таким образом, чтоб они были равноудалены от всех подключенных к ним абонентов. Провод – витая пара UTP cat5e подводится к шкафу за подвесным потолком в специальных металлических лотках.

Первый РШ был смонтирован в серверной. Однако, тут всё типовое, и как был повешен первый шкаф, примерно так же и пятый.

По кодексу СКС высота подвеса от потолка должна быть не менее 20 см, других ограничений нет. В общественных местах шкаф лучше располагать повыше, в серверных и других технических помещениях можно разместить так, чтоб удобно было обслуживать.

Нужно  отметить, что такой маленький РШ как у нас, для серверной не очень подходит, потому что с большой вероятностью в будущем захотят добавить оборудование для расширения сети, а шкаф маленький, придется вешать еще один. Для серверной, какой-бы она ни была, лучше изначально выбирать большой напольный шкаф высотой 1,5-2м.

У нас были закуплены шкафы ШРН-Э с размерами 600х520 6U и 600х650 9U. 12U чего-то не привезли, хотя заказывали.

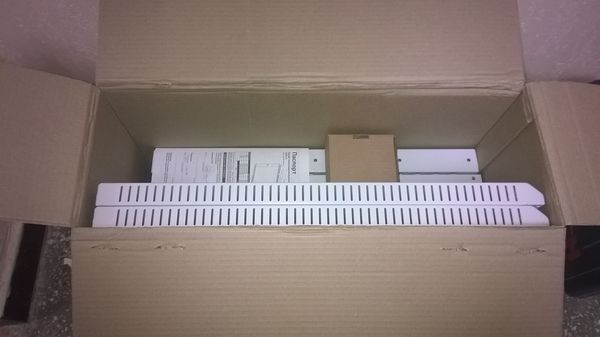

Шкафы поставляются в разобранном виде.

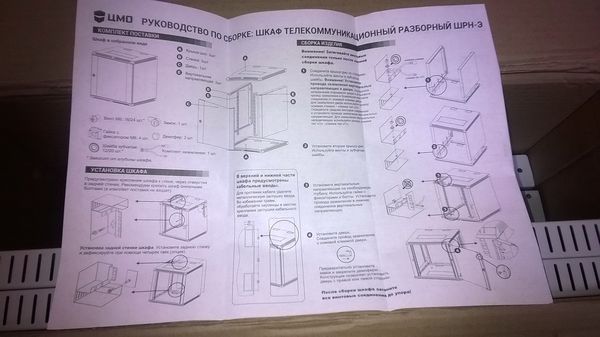

Внутри обязательно должна присутствовать инструкция по сборке

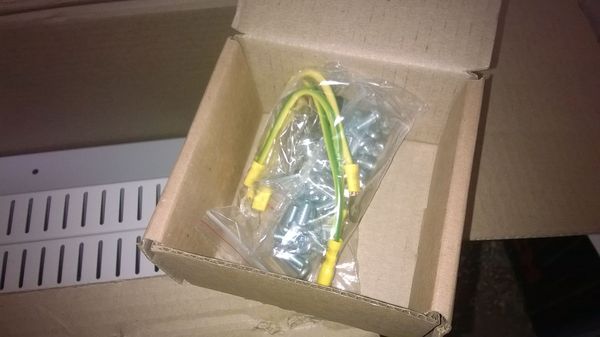

и коробочка с различными крепежами.

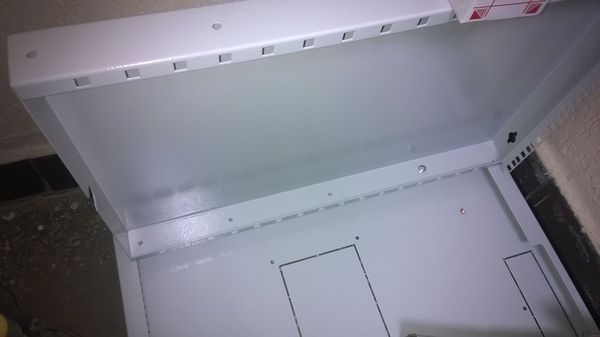

Собираем шкаф. Выбираем днище и прикручиваем к нему стенки, затем крышку.

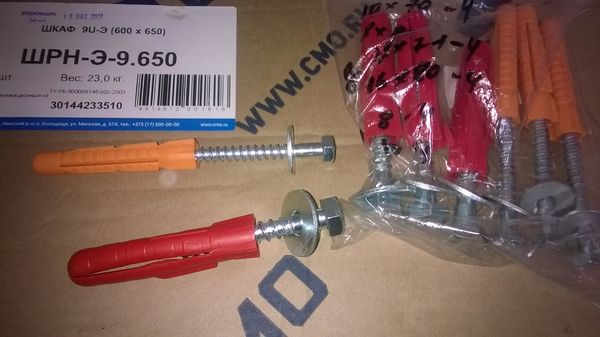

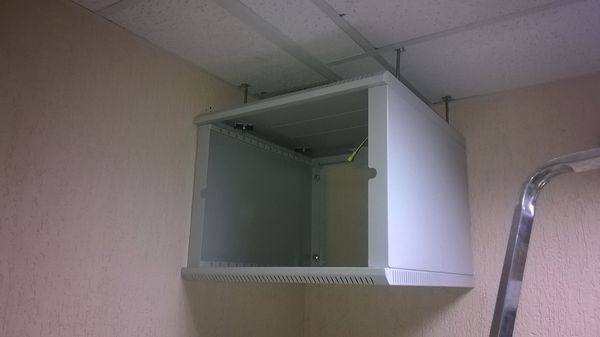

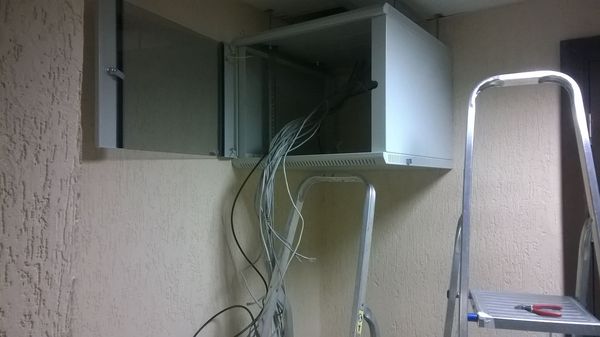

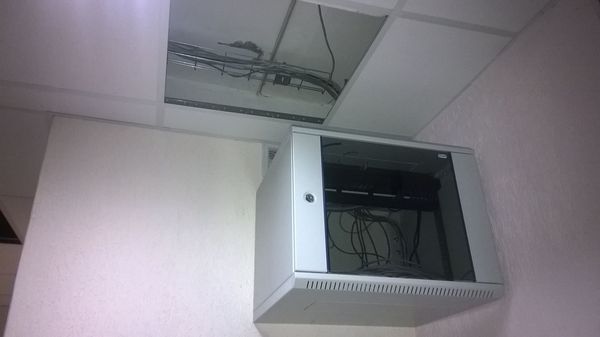

После того, как корпус собран, подвешиваем шкаф. Если шкаф крепится к стене, то для этого лучше использовать дюбель-болт 16х80мм с шайбой (красный на фото ниже).

Четыре таких дюбеля будут надежно держать шкаф.

Иногда  прикрепить шкаф к стене не представляется возможным, в таком случае подвес можно осуществить шпильками к потолку.

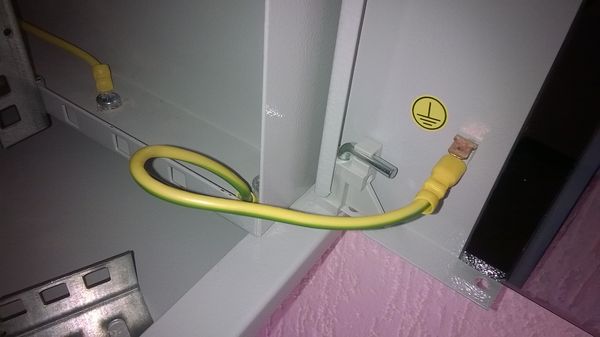

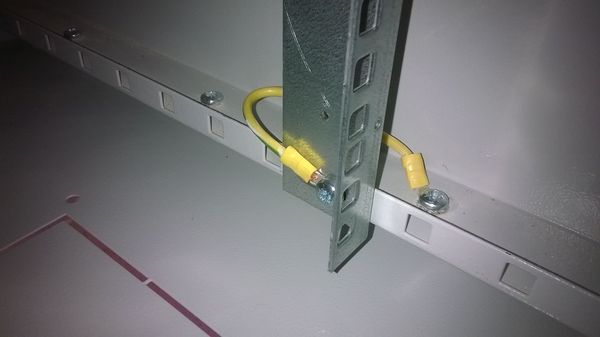

В подвешенном шкафу крепим планки для оборудования. Подвешиваем двери и подсоединяем провода заземления.

Еще нужно вкрутить замок.

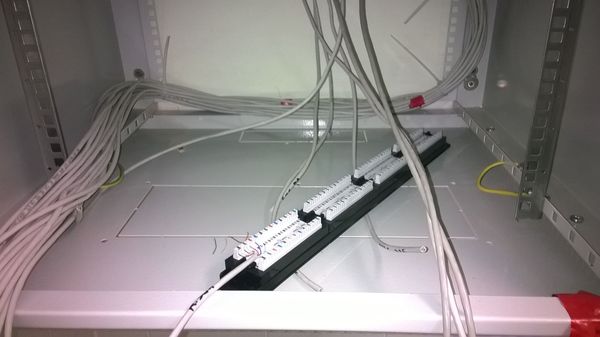

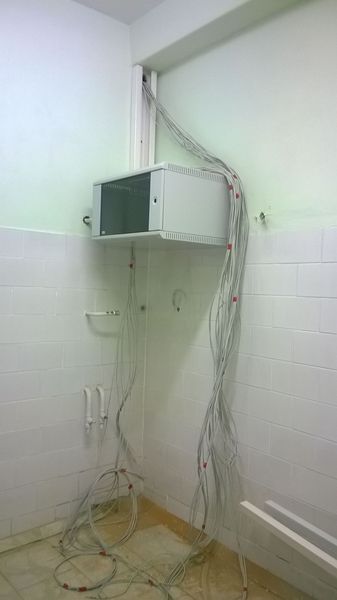

Переходим к внутренней разделке. Запускаем кабели внутрь шкафа и укладываем по задней стенке.

В соответствии с планом, размещаем оборудование сверху вниз:

-коммутатор;

-кабельный органайзер;

-патч-панель.

Оборудование крепится к планкам винтами М6 и гайками с само-фиксацией.

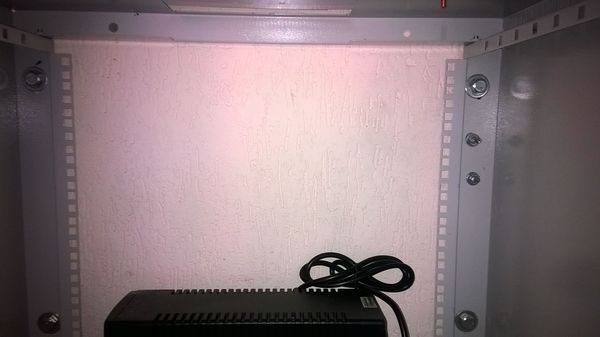

Внизу шкафа на фото виден ИБП. Его лучше предусмотреть такого же стоечного форм-фактора, как и всё остальное оборудование. Электропитание РШ, как и всего остального компьютерного оборудования сети нужно выполнять от отдельной электрической линии с отдельным автоматом – требование СКС.

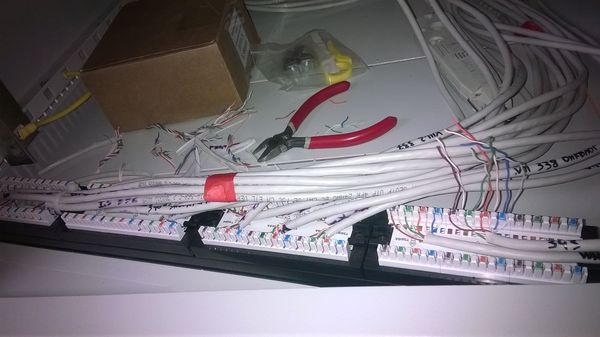

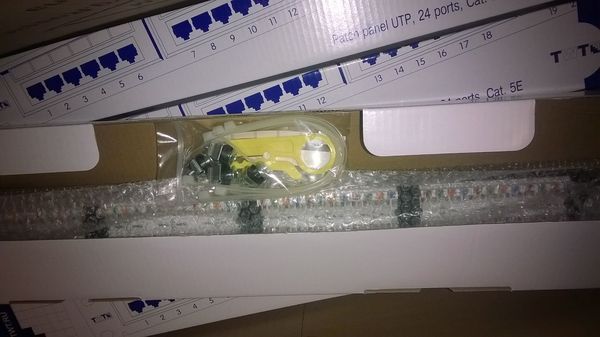

Расшиваем витую пару на патч-панель. Обычно в комплекте с патч-панелью идут винты для её крепежа, пару стяжек и инструмент для снятия изоляции.

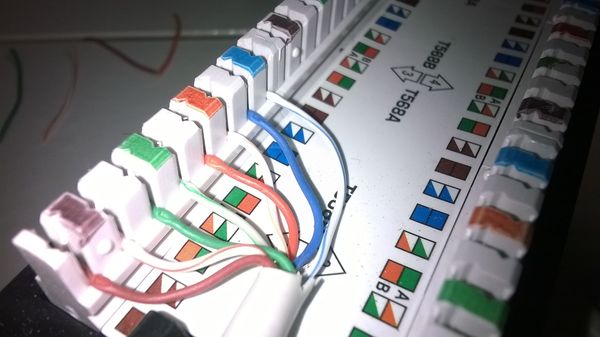

Прибиваем провода каждого порта спец. инструментом в соответствии с рисунком на патч-панели. Вся сеть должна быть одного стандарта, например Б (T568B).

Получившуюся сборку проводов пристегиваем стяжками и прикручиваем патч-панель на её место. Желательно оставить провода  с запасом в 30-40см, чтоб можно было перемещать и по необходимости снимать патч-панель.

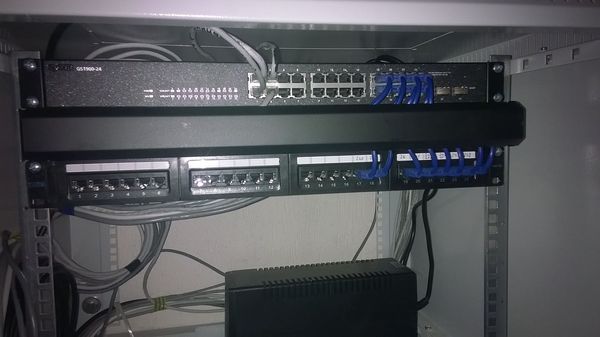

Коммутатор и патч-панель соединяются патч-кордами.

Лишняя часть патч-корда укладывается в кабельный органайзер.

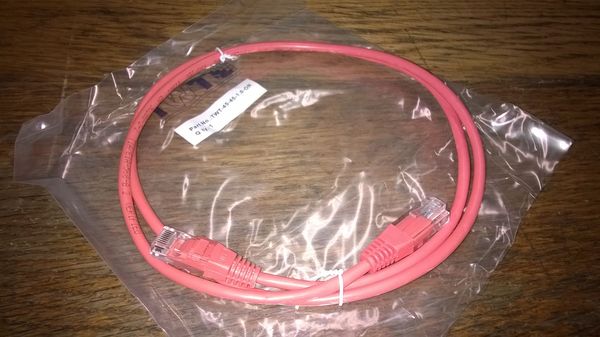

В маленьких шкафах предпочтительны патч-корды длинной не более 0,5м.

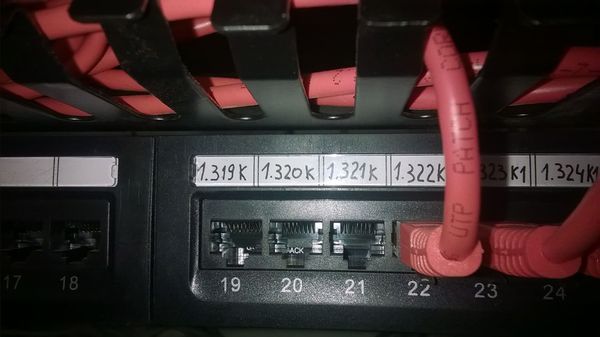

Каждый расшитый порт подписывается в соответствии с помещением, в которое выводится линия.

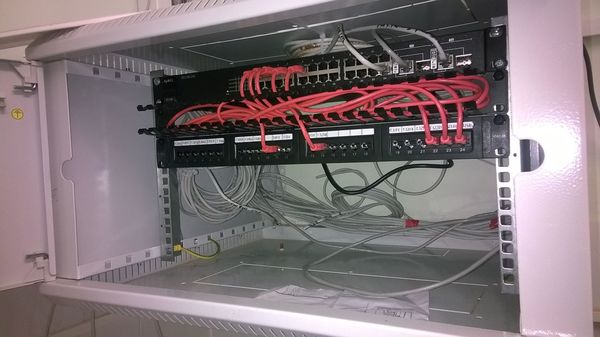

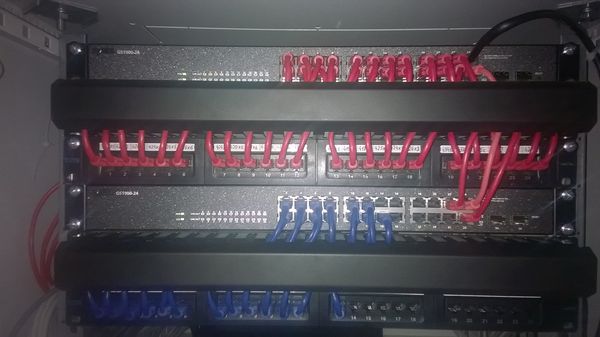

Если несколько слоев оборудования, то получится картина как на фото ниже.

Все данные смонтированного шкафа необходимо внести в ведомость подключений.
