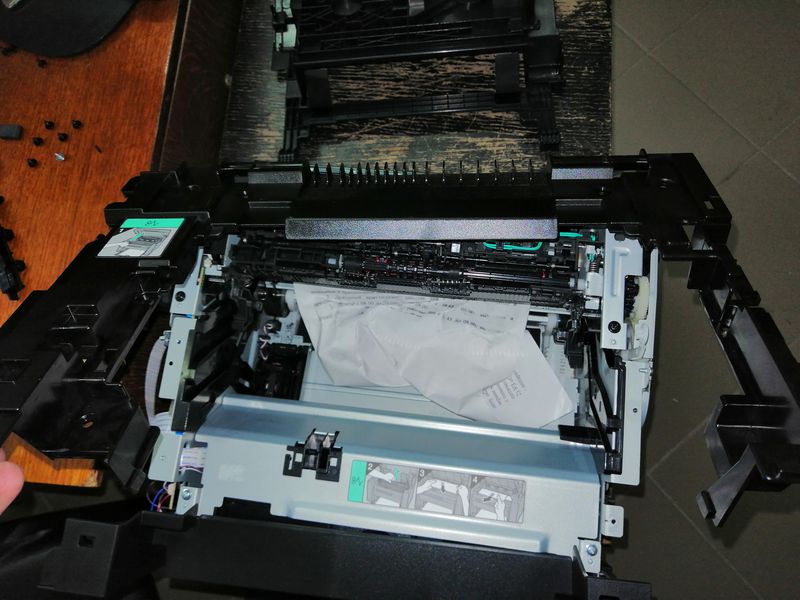

Под Новый год приключилось обстоятельство – вместе с листами в лоток МФУ попала звездочка от новогодних украшений. Её расплавило и размазало по термовалу. Масштаб поломки сразу не был очевиден. В принтере торчал застрявший лист, и немного было видно блестки. О том, как происходил ремонт описано ниже.

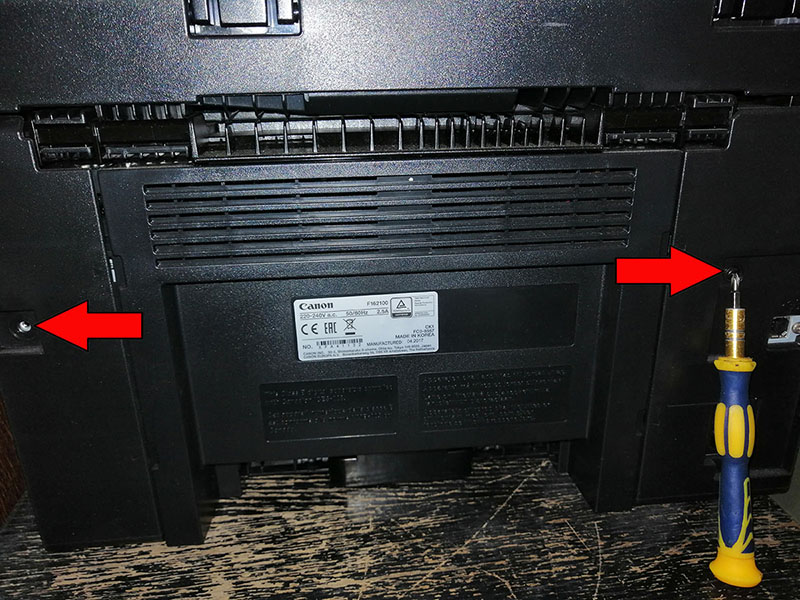

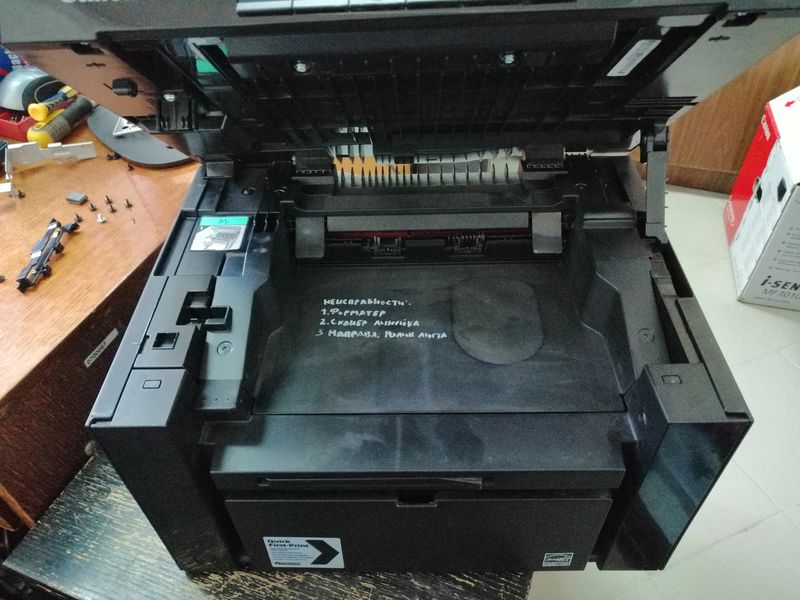

Чтоб добраться до места, где застряла бумага необходимо разобрать половину МФУ. Приступим. Откручиваем два винта на задней части корпуса.

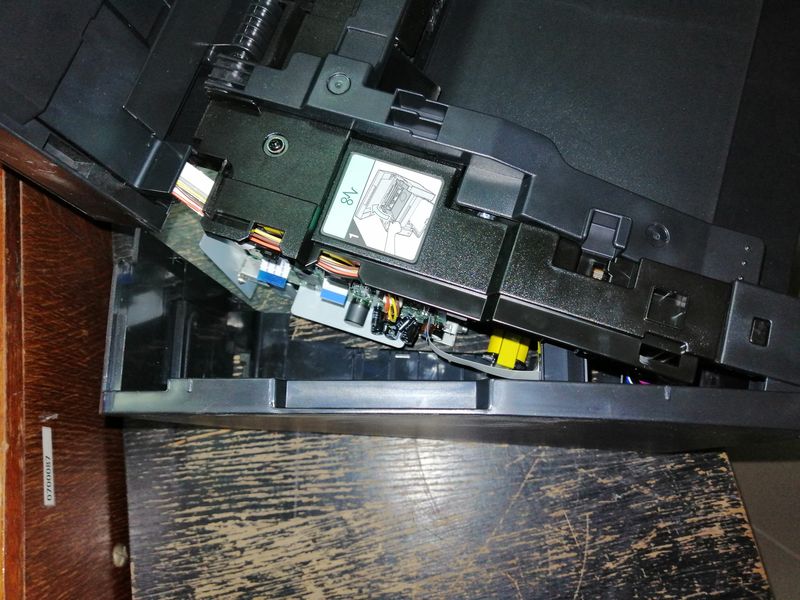

Отсоединяем боковую крышку справа.
Отсоединяем боковую крышку слева.
Чтоб отсоединить крышки, необходимо их поддеть в месте с отметками.

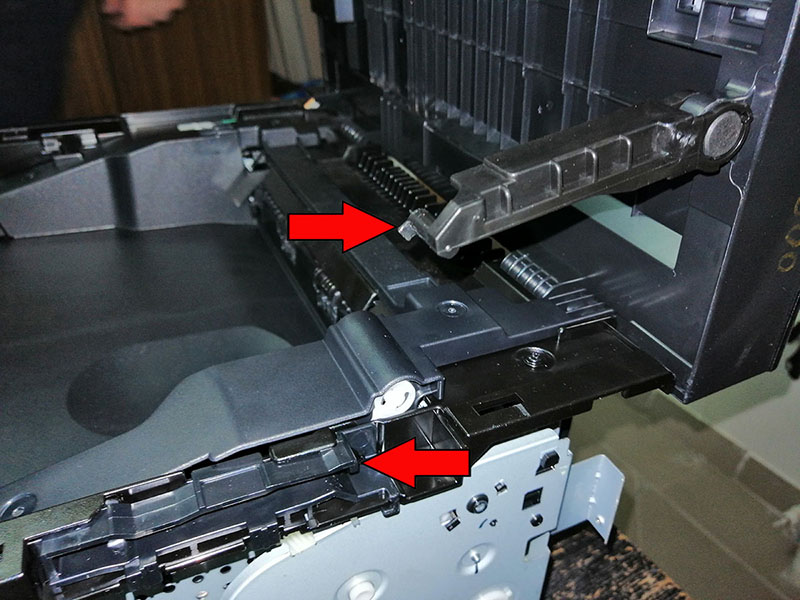

Отсоединяем фиксирующую подпорку сканера.

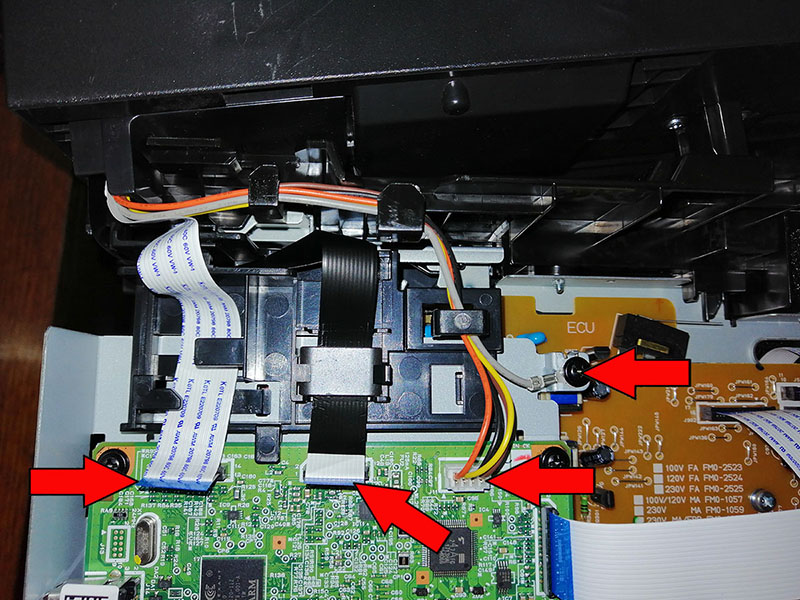

Для снятия сканера нужно отключить от платы управления и выпутать из крепежей корпуса 4 соединения проводов.

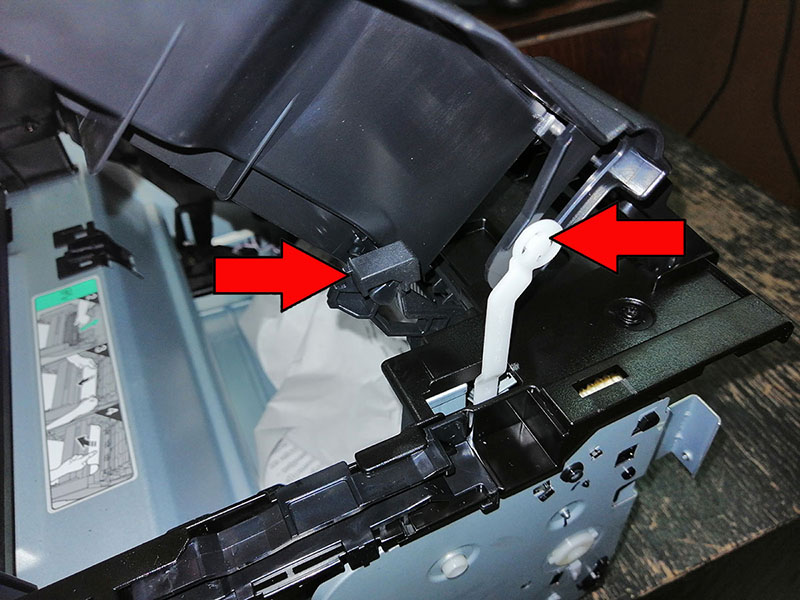

Отсоединяем крепежи и белый датчик, снимаем крышку картриджа.

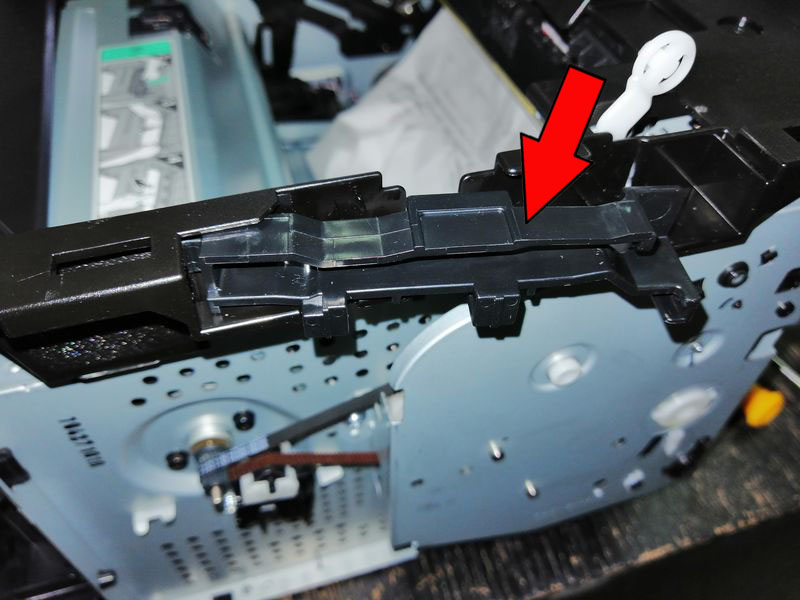

Снимаем направляющую от подпорки сканера.

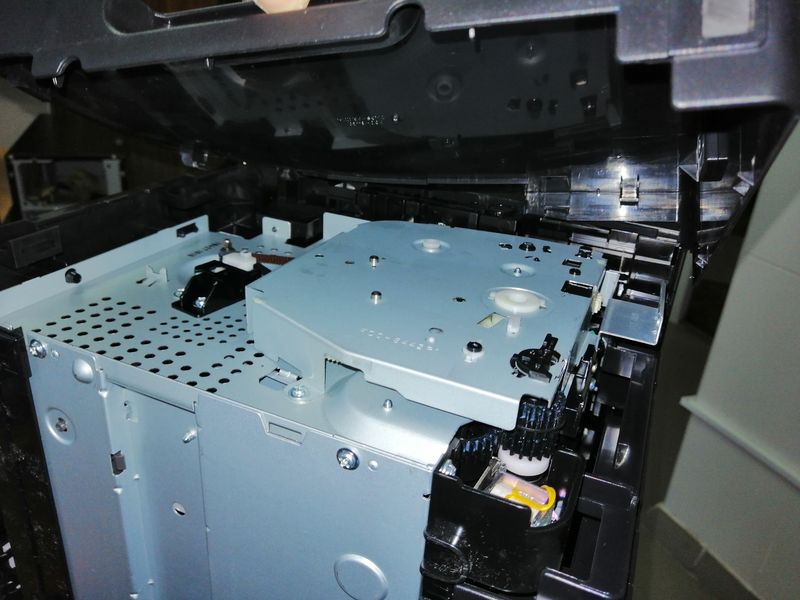

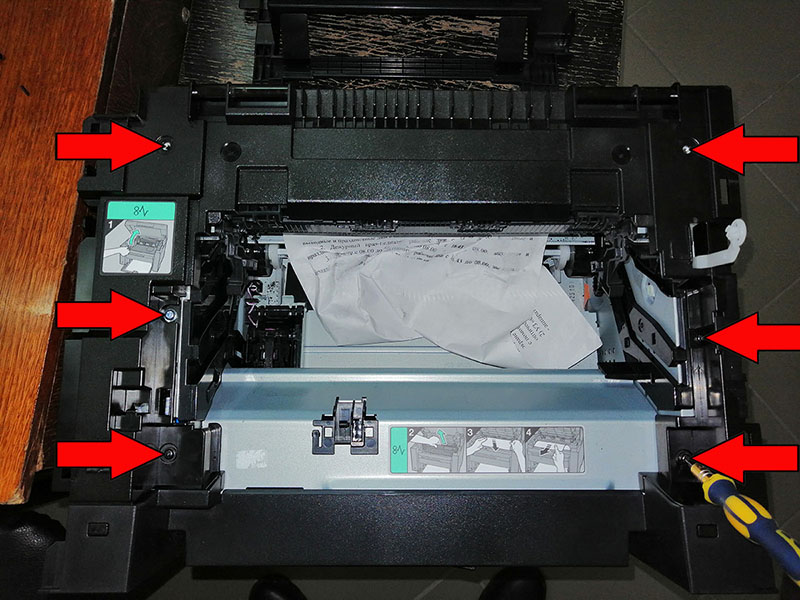

Откручиваем 6 винтов и снимаем верхнюю крышку корпуса.

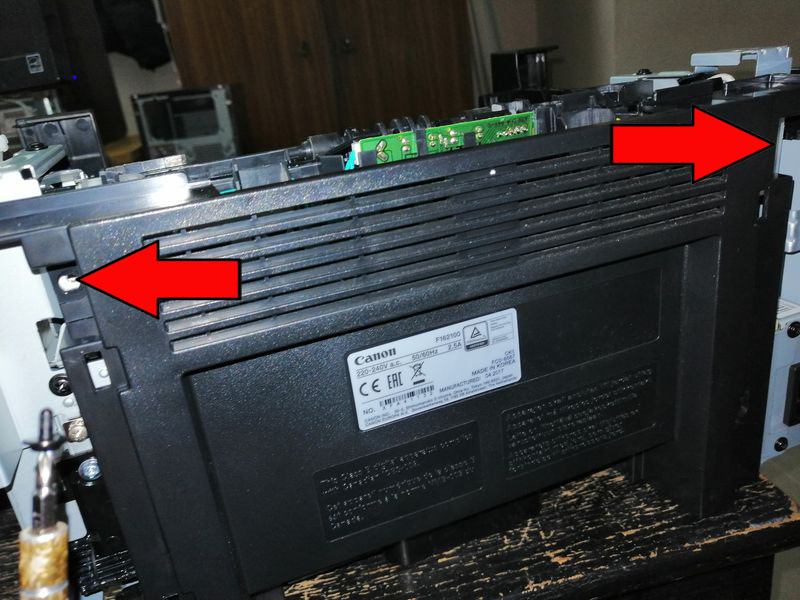

Откручиваем два винта задней стенки и снимаем её.

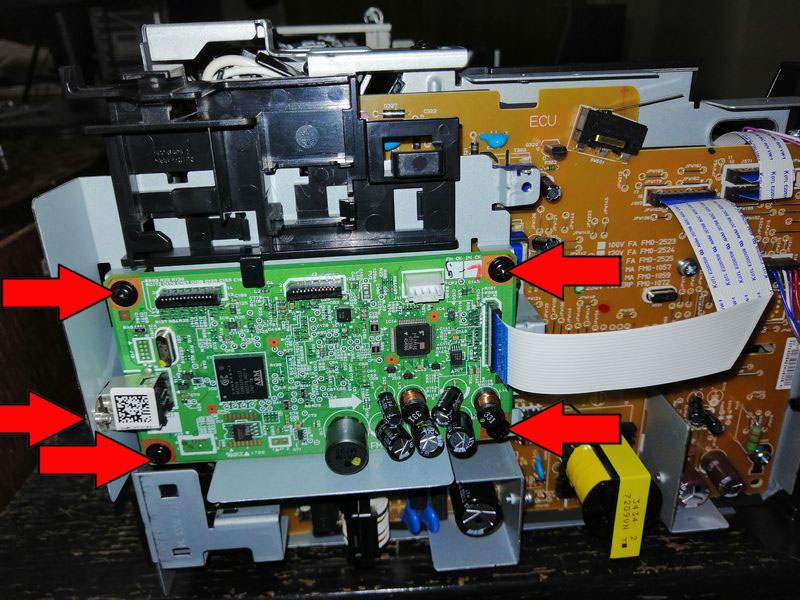

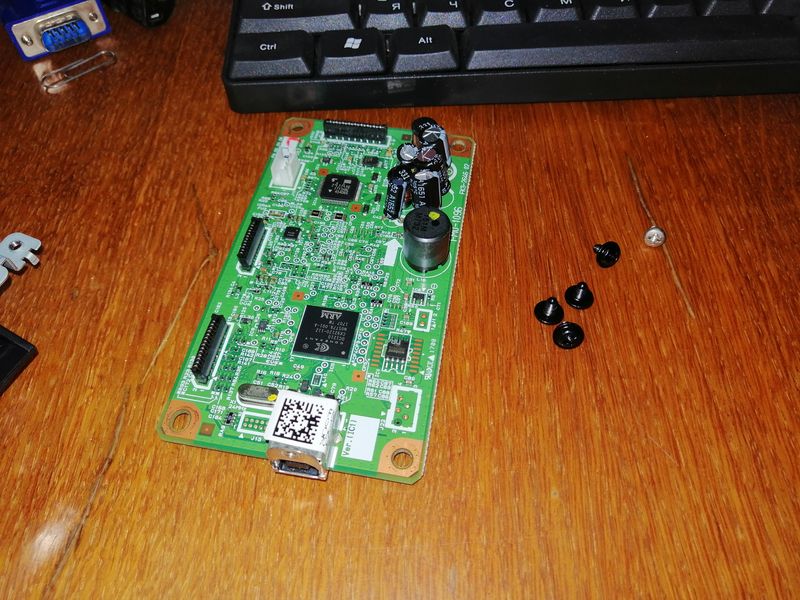

Откручиваем 5 винтов, которые держат печатную плату управления, отсоединяем шлейф и снимаем её.
Чтоб не запутаться, откуда какие винты, я ложу рядом с ними детали.

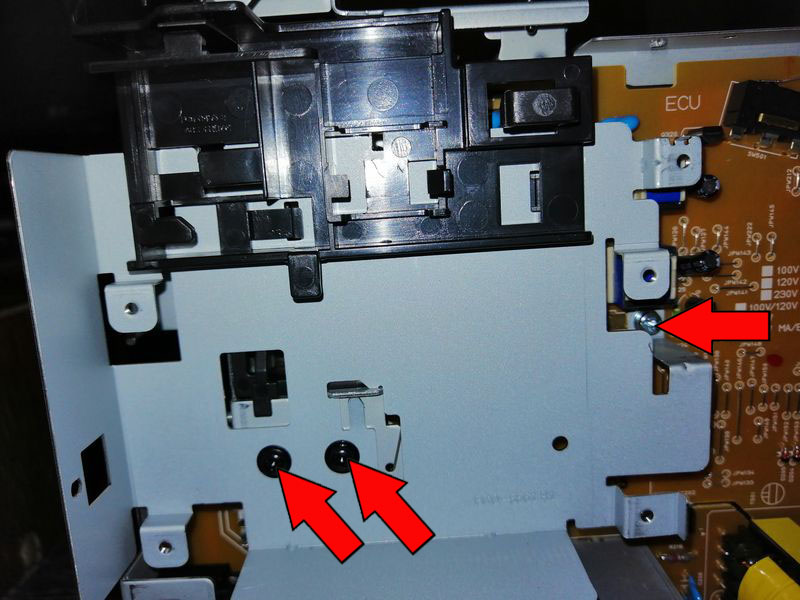

Откручиваем три винта и снимаем металлический лоток форматера.

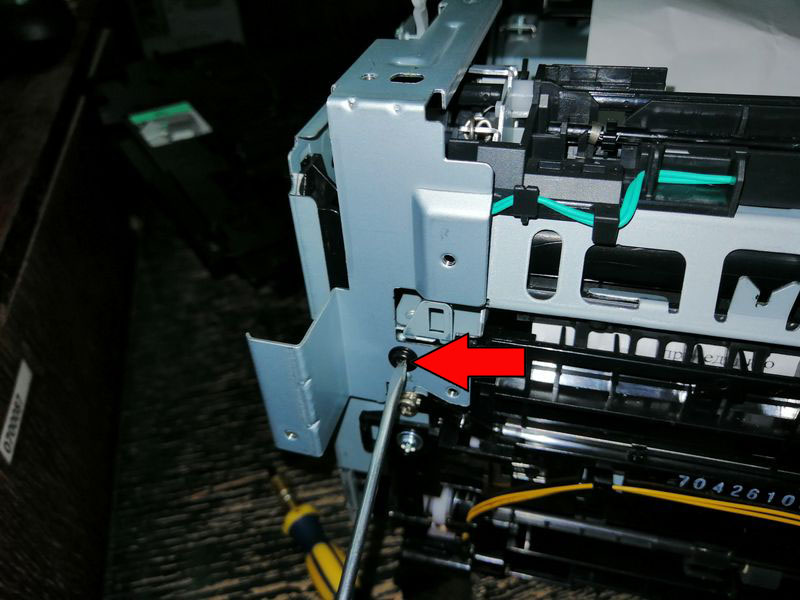

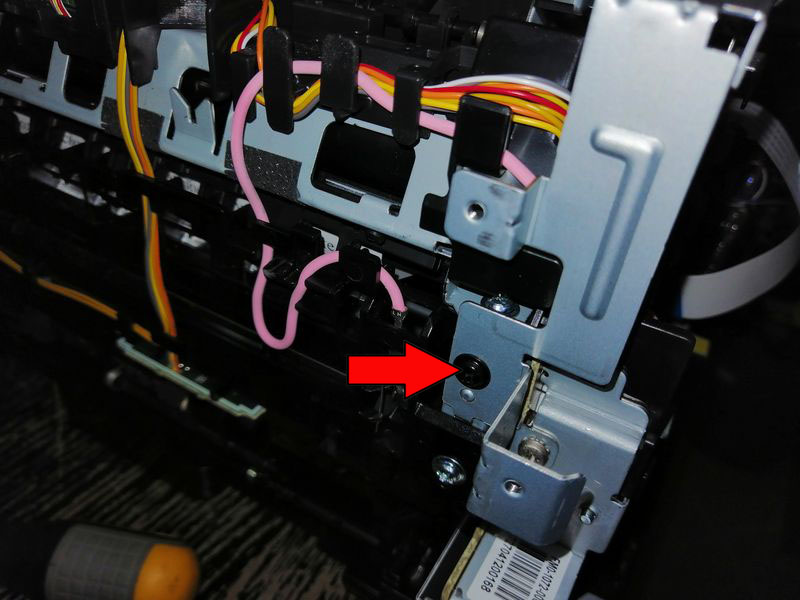

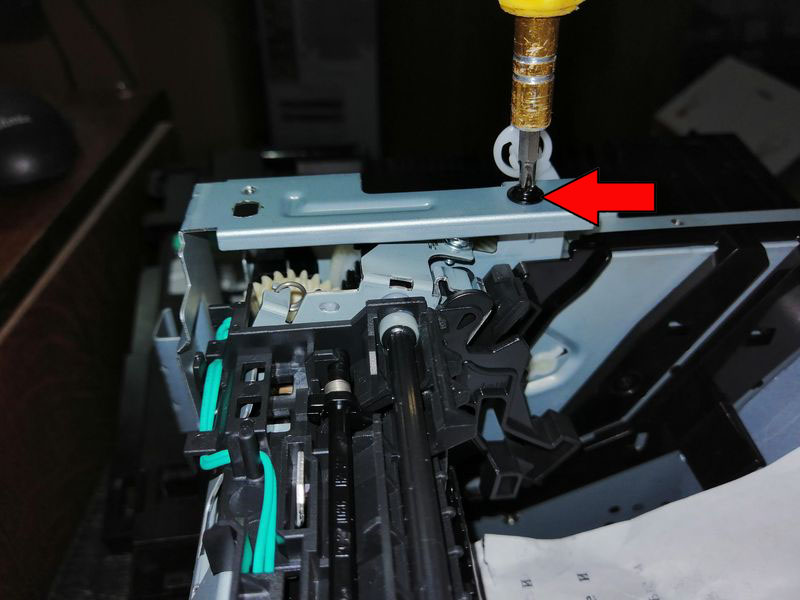

Откручиваем металлическую рамку с левой стороны – 2 винта.
Можно сразу открутить такой же уголок и с правой стороны – 2 винта.

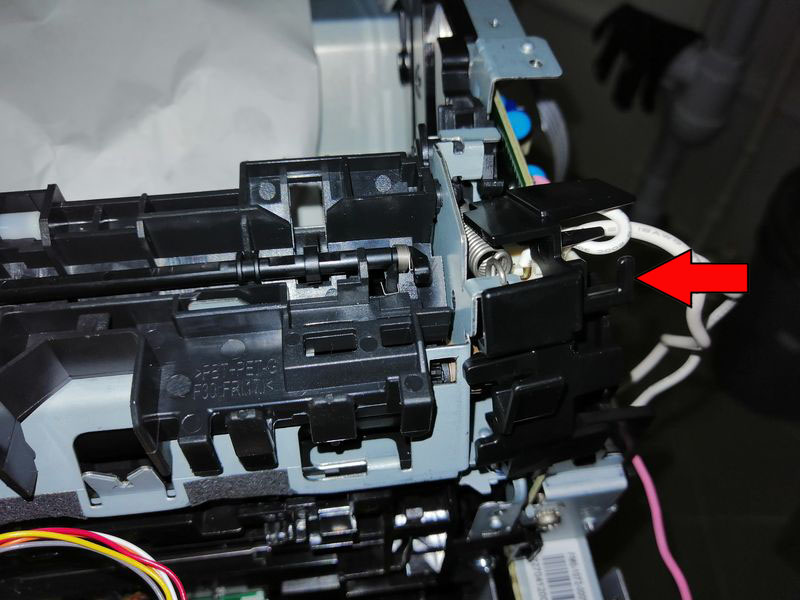

Отсоединяем и выпутываем розовый провод.

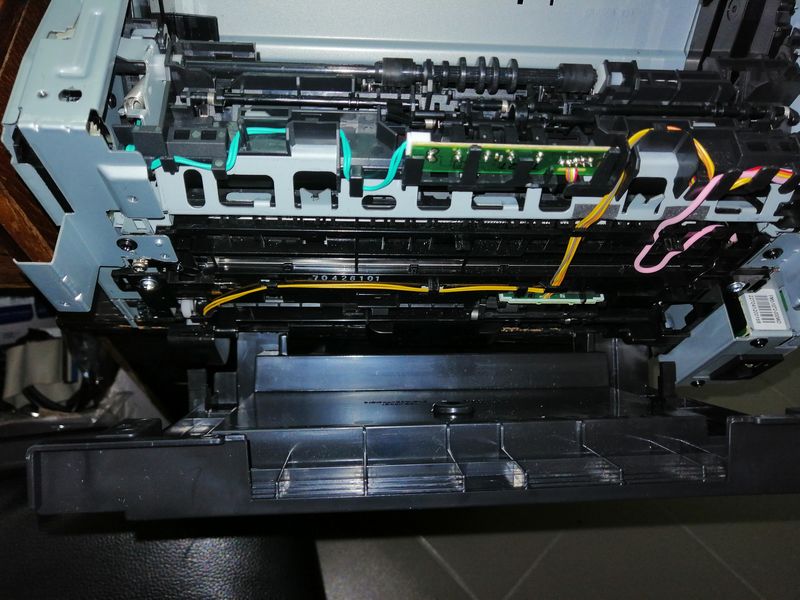

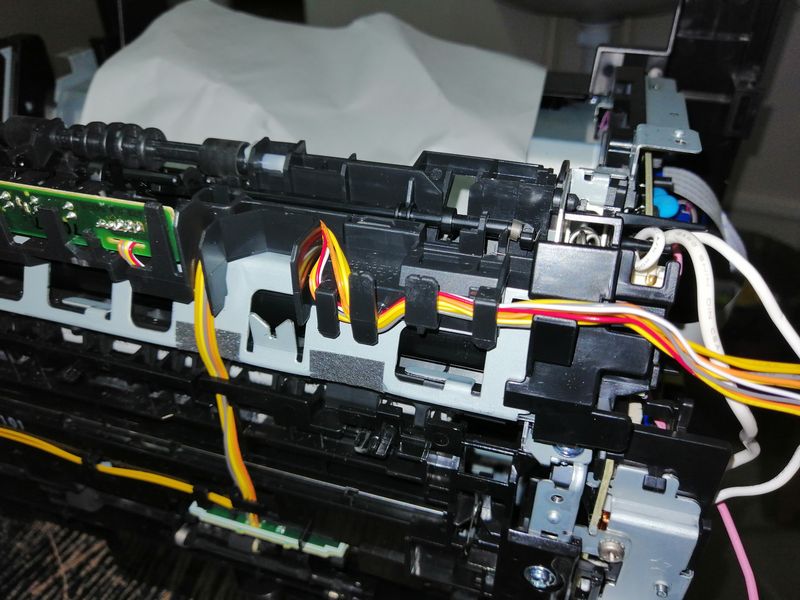

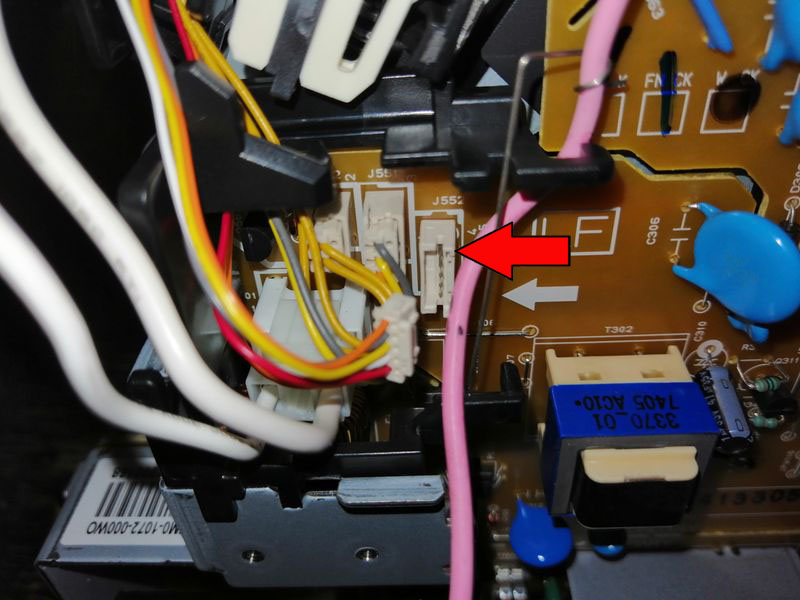

Отключаем и выпутываем все остальные провода.

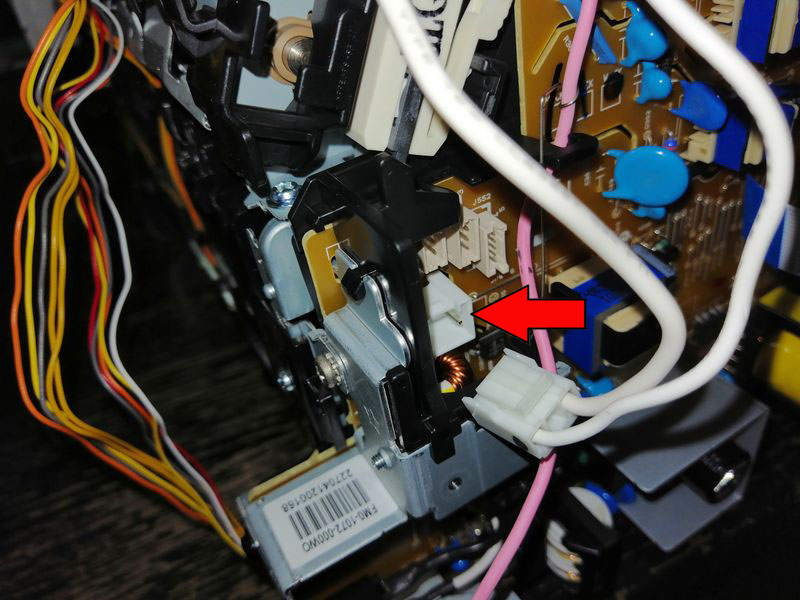

Отключаем большой белый разъем питания печки.

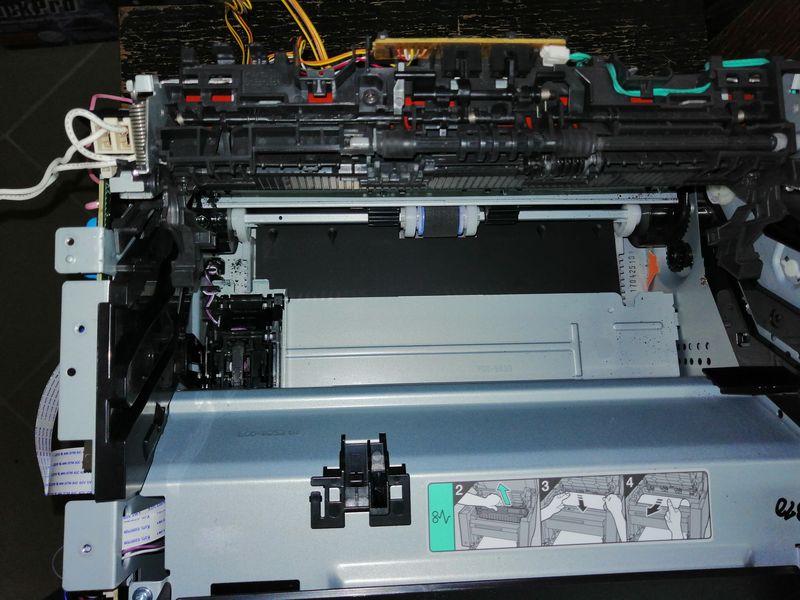

Снимаем пластиковый лоток для проводов.

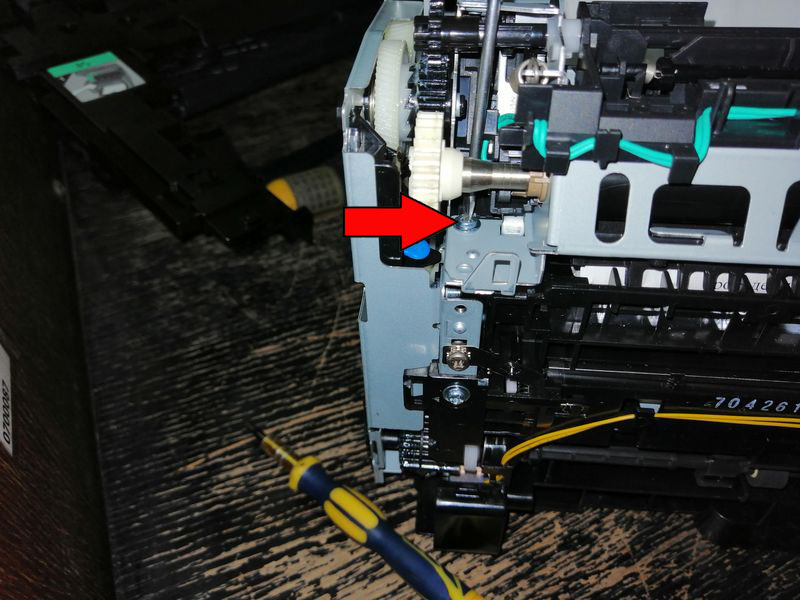

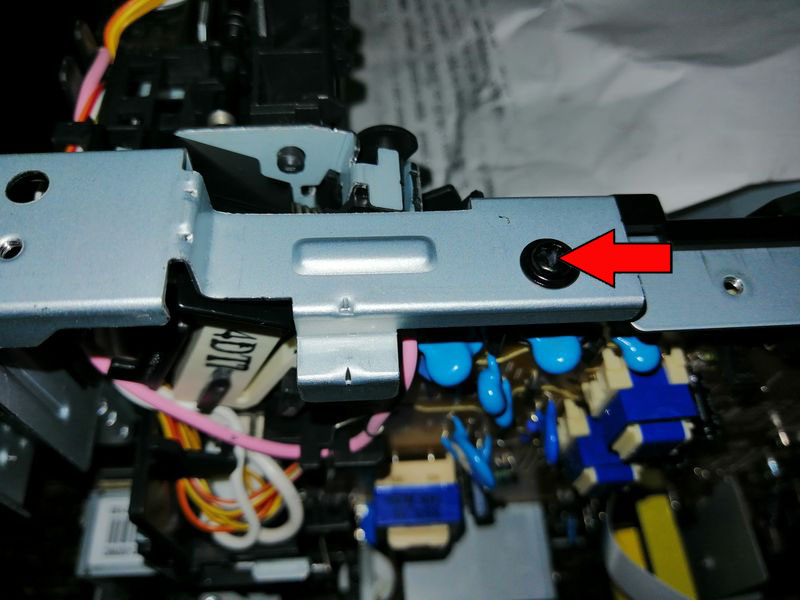

Откручиваем три последних винта, которые фиксируют печку.

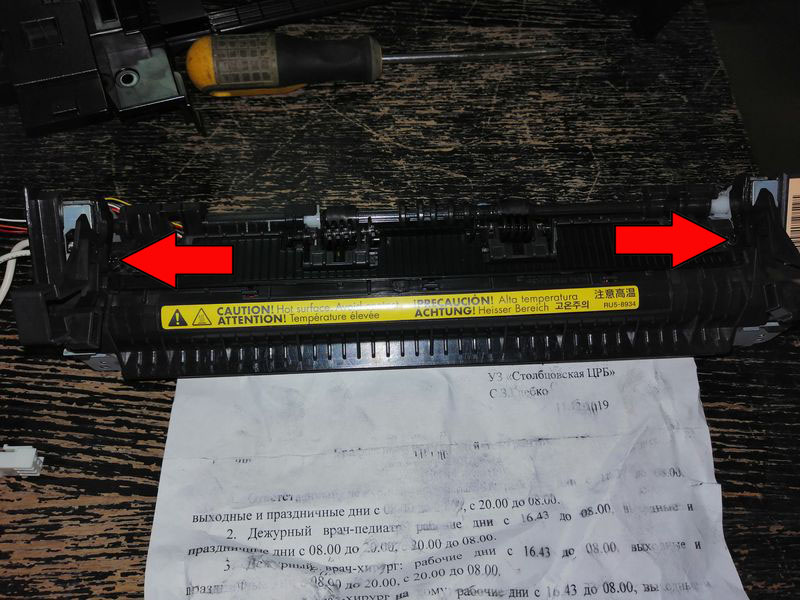

Снимаем печку. Теперь она в свободном доступе. Чтоб попасть внутрь, нужно открутить два винта защитной крышки.

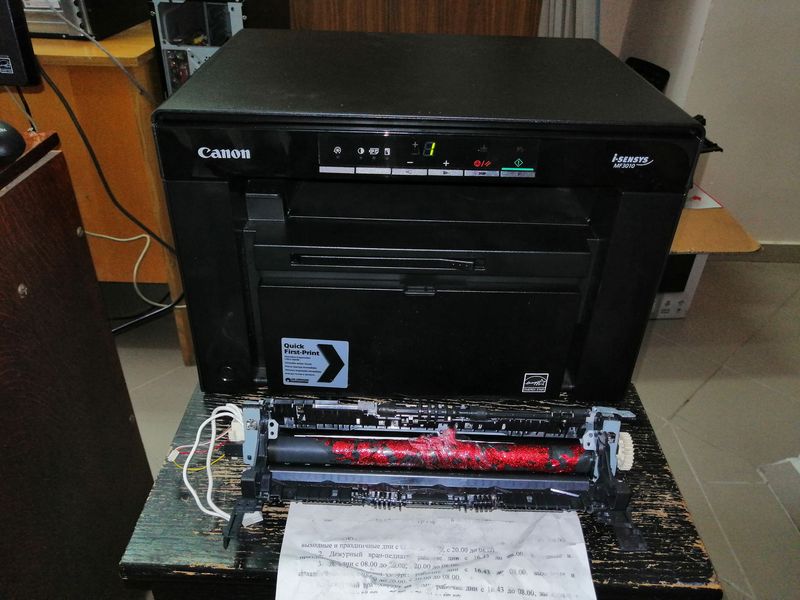

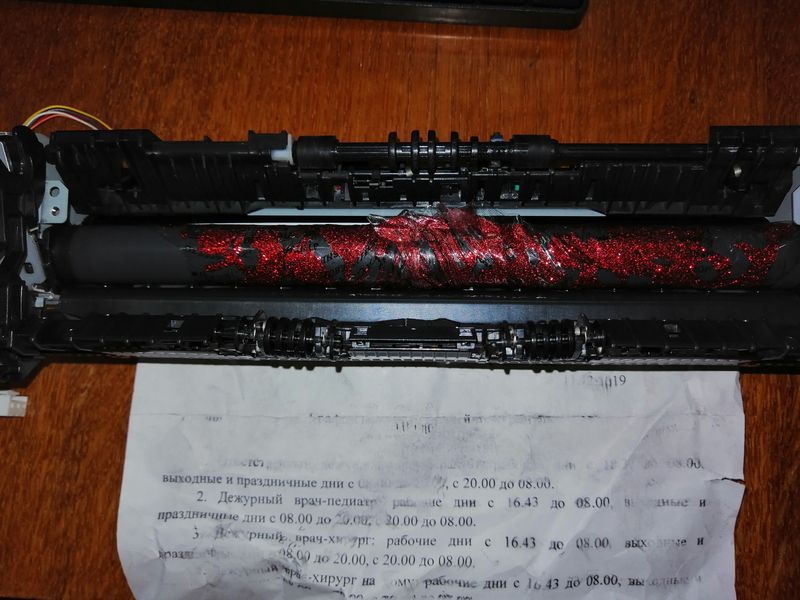

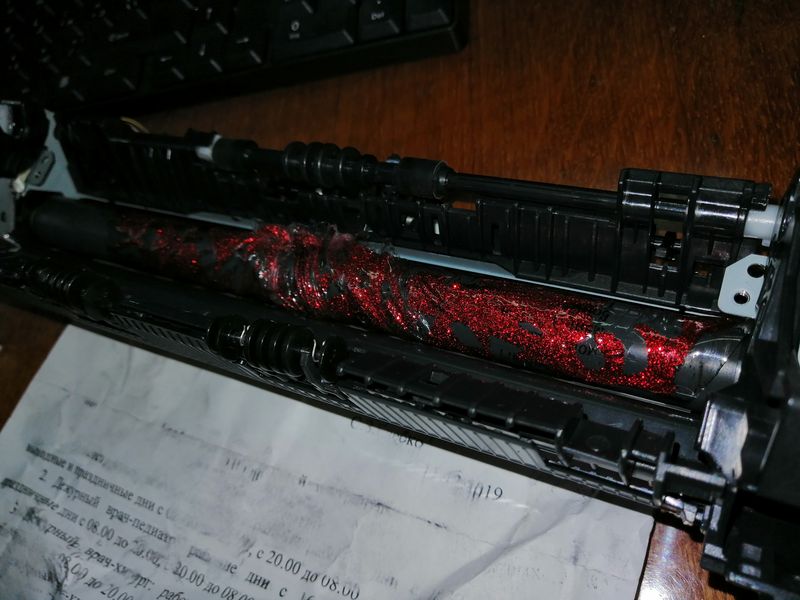

И вот открывается прекрасный вид… на испорченный вал с термопленкой, по которому расплавлено новогоднее украшение.

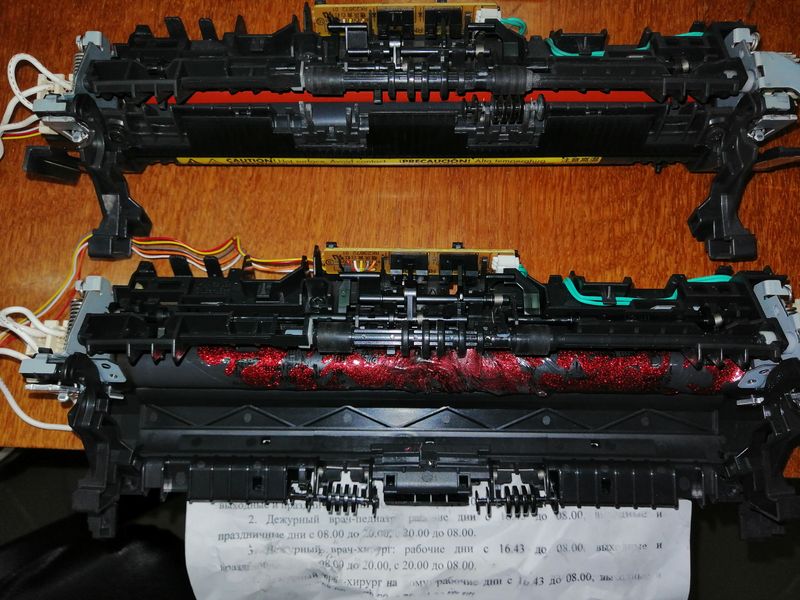

Запасных деталей на момент ремонта не было в наличии, но в подвале стоял такой же поломанный МФУ с исправной печкой. Решено было вытащить и заменить печку модульно.
Резервный МФУ был разобран аналогичным образом. Из него был вытащен необходимый модуль.
Далее в основной ремонтируемый МФУ была вставлена печка, и он собрался в обратном порядке.

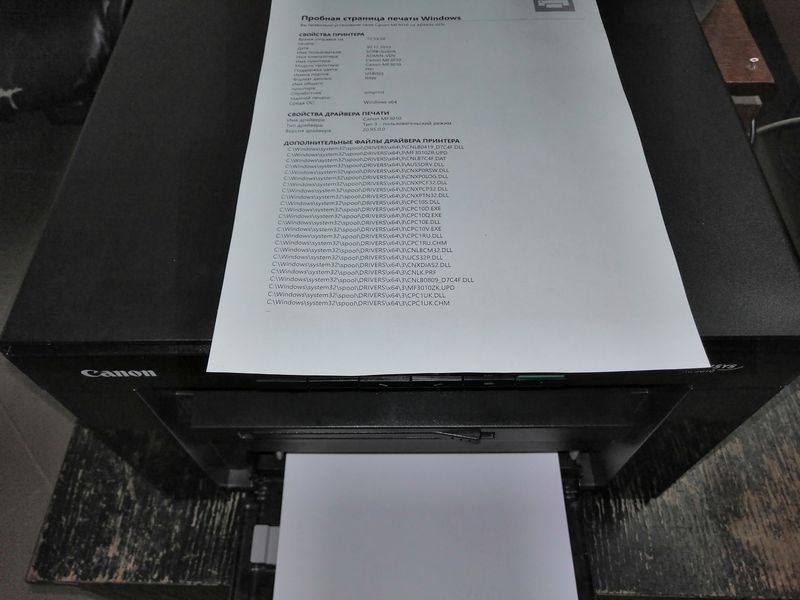

После сборки МФУ был проверен — распечатана тестовая страница. Копирование тоже прошло успешно.
Ремонт завершен. С Новым Годом!
