Ограничение скорости – это одно из первых действий, которое нужно сделать в сетевом экране при его внедрении в работу. Если какой-то пользователь вдруг начнет скачивать большие объемы данных и займет весь доступный канал, то у остальных пользователей доступ в Интернет будет тормозить и зависать, или вообще его не будет. Поэтому нужно принимать меры заранее. Рассмотрены два варианта настройки ограничения: попроще и посложнее.

Базовая настройка сетевого экрана представлена тут. Она должна быть выполнена перед работой с управление полосой пропускания (Bandwidth Management) и политиками трафика чтоб был доступ в Интернет.

На данной странице представлено простое ограничение. Не самый лучший вариант. Несколько отдельных не связанных правил для админов (серверов, руководства) и для простых пользователей. Преимущество метода в простоте и быстрой настройке. Недостаток – нет приоритета и взаимодействия между правилами. Нормально работает, пока нет конкуренции за канал.

Порядок действий такой: создадим одну привилегированную группу (руководство, сервера, админы, конференц-зал и тп) с конкретным указанием IP-адресов и добавим в политику. В этой группе будет высокая скорость для трафика. Далее создадим еще одну политику, в которой не будем конкретно указывать IP-адреса, т.е. туда попадут все остальные. Это будет более ограниченная группа. Лимиты для политик настраиваются в профиле. В данном случае тариф 100/50Мбит/сек. В группу с админами определено 90/45Мбит/сек, юзерам в два раза меньше. Каждый делит свой траффик как хочет, на цифры ориентироваться не нужно, это просто пример последовательности действий. Переходим к настройке.

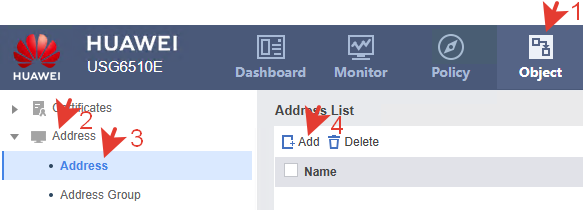

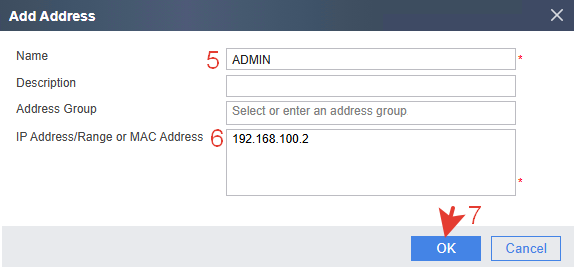

Объект IP-адреса.

Добавляем объекты для администраторов, серверов и всех остальных, кому планируется повышенная скорость.



Через CLI.

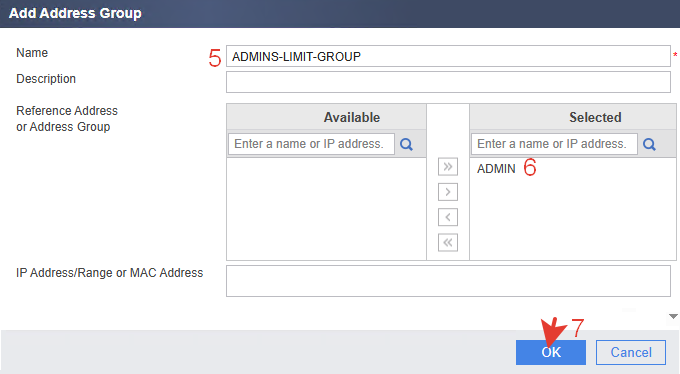

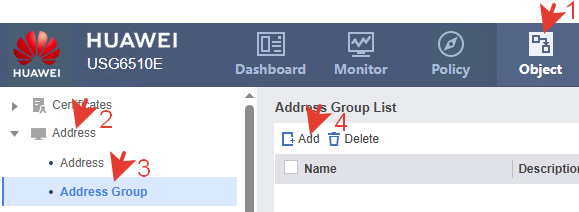

Группа IP-адресов.

Объединяем все созданные объекты IP-адресов в группу, чтоб потом применить ее в политике.



Через CLI.

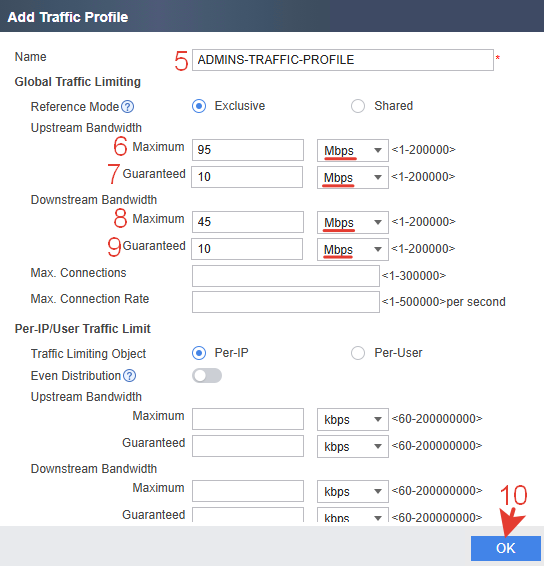

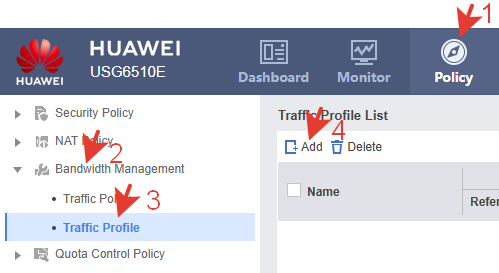

Профиль для трафика админов.

В разделе Bandwidth Management создаем профиль для трафика – шаблон, определяющий максимальную и гарантированную полосу пропускания, а так же некоторые другие настройки.



Name — любое понятное название.

Global Traffic Limiting – глобальное ограничение трафика. Устанавливает общие ограничения на пропускную способность для всего трафика. Кроме глобального есть выделенное ограничение на IP или пользователя (Per-IP/User).

Upstream Bandwidth — исходящая пропускная способность (от локальной сети к внешней).

Maximum: 45Mbps – предельное значение полосы пропускания для исходящего трафика.

Guaranteed: 10 Mbps – гарантированная пропускная способность исходящего трафика.

Downstream Bandwidth — входящая пропускная способность (из внешней сети в локальную).

Maximum: 90Mbps – предельное значение полосы пропускания для входящего трафика

Guaranteed:10 – гарантированная пропускная способность входящего трафика.

Для данного профиля трафика зарезервировано минимум 10 Мбит/с для загрузки и скачивания. Даже при высокой нагрузке устройство будет обеспечивать такой резерв полосы пропускания для этого трафика, если он требуется. Ниже чем это значение у админов скорость никогда не опустится. Гарантированная полоса пропускания всегда должна выбираться меньше максимальной полосы пропускания.

При достижении максимальных указанных значений дальнейшая передача данных может быть отброшена или задержана.

Через CLI.

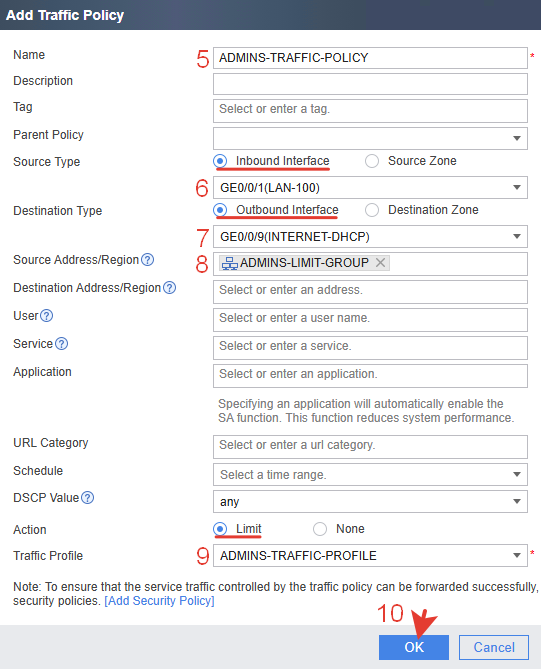

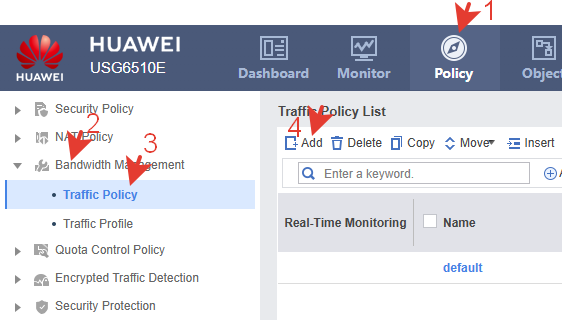

Политика трафика админов.

Создаем новую политику трафика.



Name — любое понятное название.

Inbound Interface – входящий интерфейс.

Outbound Interface – исходящий интерфейс.

Source Address/Region – источник трафика (созданная группа).

Action:

Limit – применяет ограничения, заданные в Traffic Profile.

None – пропускает трафик без ограничений.

Traffic Profile — выбираем созданный ранее профиль трафика для админов.

После этой настройки политика начнет ограничивать скорость у пользователей в выбранной группе согласно лимитам в профиле.

Через CLI.

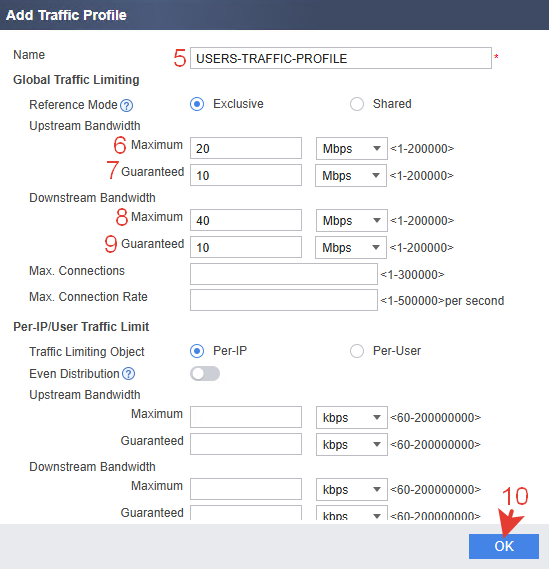

Профиль для пользователей.

Аналогично создается профиль для пользователей.



Разница с профилем админов в уменьшенных значениях максимальной и гарантированной полосы пропускания.

Через CLI.

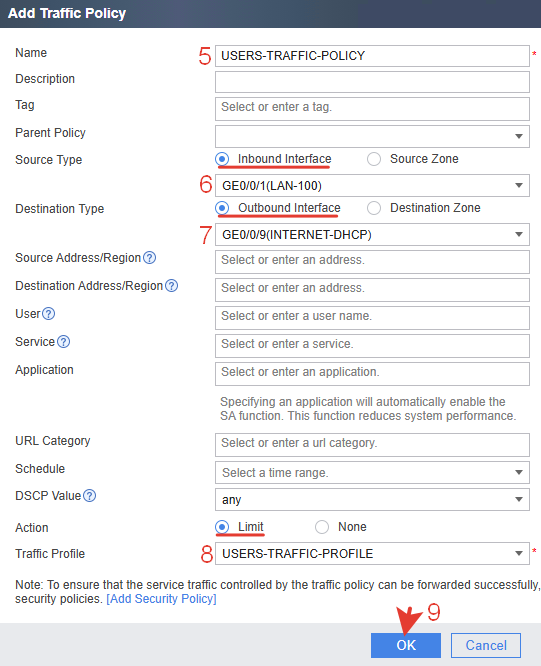

Политика для USERS.



После этой настройки у всех остальных пользователей скорость ограничится согласно лимитам в профиле.

Через CLI.



Политика для конкретного пользователя.

Если нужно кого-то особо ограничить, то в самом верху списка политик трафика нужно создать еще одно правило с указанием конкретного IP-адреса, в профиле указать разрешенные скорости (по минимуму).

Через CLI.

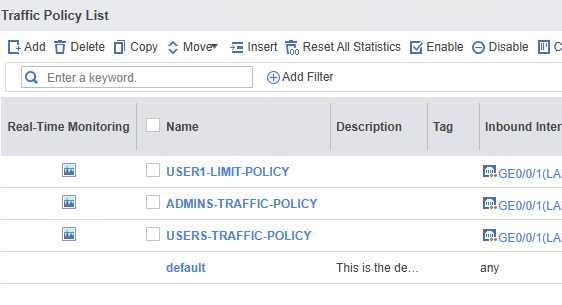

Расположение.



Как это работает.

Правила применяются сверху вниз. В каждом правиле проверяются условия (интерфейс входа и выхода, источник, и тп). Правила срабатывают при первом совпадении – выполняется действие. После совпадения дальнейшие правила не проверяются.

USER1 подключается в Интернет и начинает скачивать. Проверяется первая по порядку политика USER1-LIMIT-POLICY и согласно настройкам в профиле этой политики USER1-LIMIT-PROFILE скорость ограничивается. Дальше по политикам проверка не производится.

ADMIN подключается в Интернет. Проверяется политика 1 – нет совпадения. Проверяется политика 2 – есть совпадение (ADMIN в группе, указанной в поле источника). Разрешена максимальная скорость.

Произвольный пользователь подключается в Интернет. Проверяется политика 1 и 2 – нет совпадения. Остается политика 3 где все остальные возможные пользователи any. Пользователь подходит под условия политики. Скорость ограничивается.

Default-политика разрешает все без ограничений. В нее попадает остальной трафик, не подошедший к другим политикам. Но по факту такого трафика нет, потому что USERS-TRAFFIC-POLICY очень широкого охвата и применяется ко всему остальному трафику. Это именно тот путь, который и предлагают разработчики Huawei. Default-политику отключить или отредактировать нельзя.

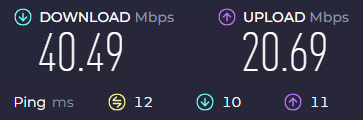

В итоге скорости лимитируются. Например тест скорости от произвольного пользователя.

Канал предоставляется для всех без равномерного распределения и приоритетов. Это главный недостаток. Такой вариант подходит для небольшой сети или как временное решение. В нашей сети такой вариант первоначально работал, пока не было возможности разобраться с иерархическими политиками. Это лучше чем ничего.

Переходим к более совершенному варианту. (ССЫЛКА)
