В этой инструкции описаны способы подключения к коммутатору через консольный порт, по SSH и HTTP, настройка даты и время, резервная копия конфигурации и сброс в заводские настройки.



Подключение через консольный порт.

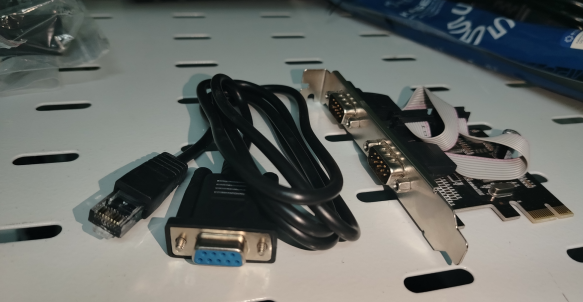

Для подключения понадобится провод, который идет в комплекте с коммутатором. В компьютере должен быть COM-порт или USB-COM переходник. Или как в данном случае COM-PCI.

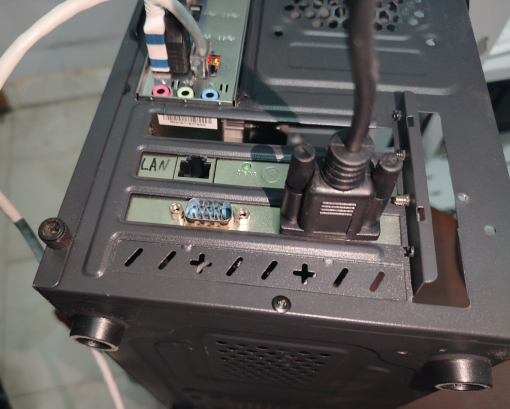

Подключаем COM-порт в компьютере.

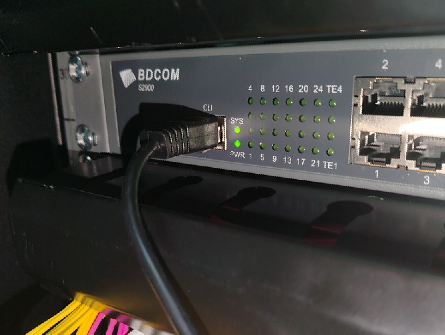

В коммутаторе подключаемся в порт с подписью CLI.

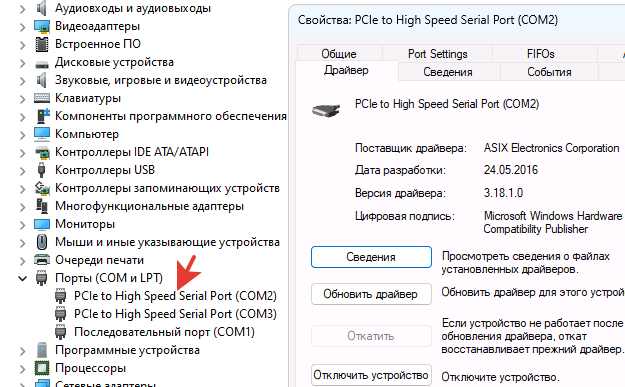

Устанавливаем драйвер на COM-порт через диспетчер устройств.



Скачиваем, устанавливаем, запускаем Putty.

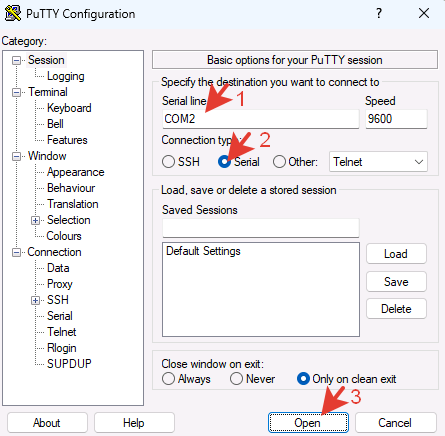

Для подключения нужно выбрать Serial и указать свой номер COM-порта.

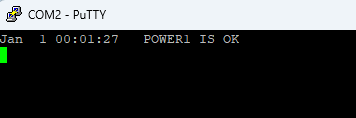

Через некоторое время в терминале начнут появляться сообщения.



Чтоб ускорить процесс можно перезагрузить коммутатор.

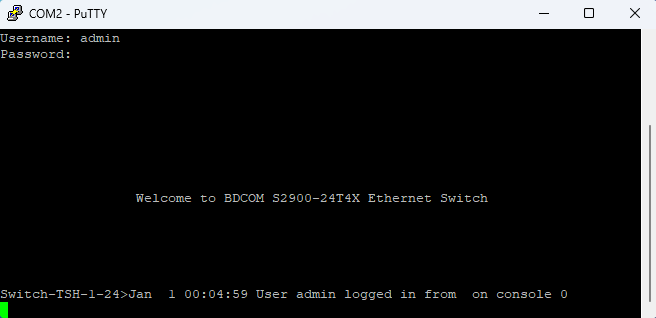

Далее вводим логин и пароль.



Вводим команду для перехода в режим с повышенными правами.

(или сокращенно ena)

Теперь можно выполнять все остальные настройки.



Подключение через HTTP.

В сетевой карте ПК должен быть указан IP-адрес из диапазона 192.168.0.0/24. Подключаемся патч-кордом в любой порт. Переходим по IP-адресу 192.168.0.1.

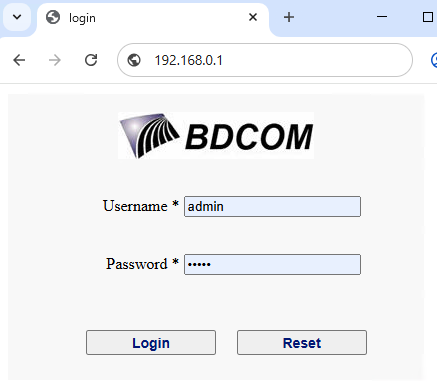

Вводим первоначальные учетные данные.

Логин: admin

Пароль: admin

Доступ через браузер активирован изначально и  в подключении сложностей нет.

После настройки VLAN и DHCP-клиента подключение возможно на новый IP-адрес из любого места в сети.



Telnet.
Это не безопасный протокол и в работе его лучше не использовать.

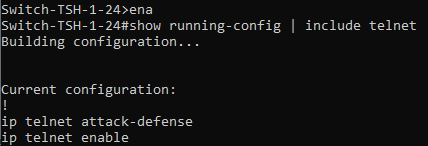

Просмотр статуса Telnet.

Вывод команды сообщает о том, что протокол включен изначально.

Проверяем подключение из сети к коммутатору по 23 порту через Putty — подключение происходит. Эту дыру в безопасности нужно закрыть. Команда для отключения службы Telnet.

Перед закрытием с помощью Telnet можно активировать службу SSH потому что в графическом интерфейсе SSH включить не возможно в данной модели и прошивке.



Подключение по SSH.

После этой команды SSH заработает и можно подключаться по IP-адресу через Putty или OpenSSH client. Это упрощенная конфигурация SSH в BDCOM для тех кто не хочет заморачиваться с RSA ключами. При работе в локальной сети этого вполне достаточно.

В графическом интерфейсе эта настройка непонятно где или ее нет совсем. Есть несколько вариантов активировать SSH через командную строку:
1-ввести команду для активации SSH при подключении через консольный порт;
2-активировать SSH через Telnet (потом отключить Telnet через SSH);

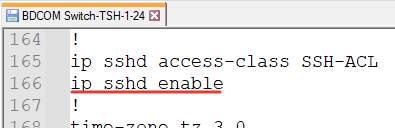

3-скачать резервную копию конфигурации, добавить в нее строку активирующую SSH и загрузить обратно в коммутатор.

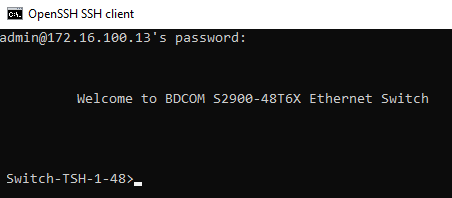

Подключение через cmd Windows.

Win+R >> cmd

Вводим пароль.



Можно повысить безопасность, указав конкретные адреса в ACL, с которых разрешено подключаться к коммутатору по SSH. В результате тестов выяснилось что ACL начинает работать корректно если указать реверсную маску у разрешенного IP-адреса. Возможно это баг прошивки. Альтернативный вариант — можно создать ACL на роутере. Это даже проще. Одним правилом определяется доступ ко всем коммутаторам.



Тайм-аут бездействия SSH 30мин.



Просмотр подключений.

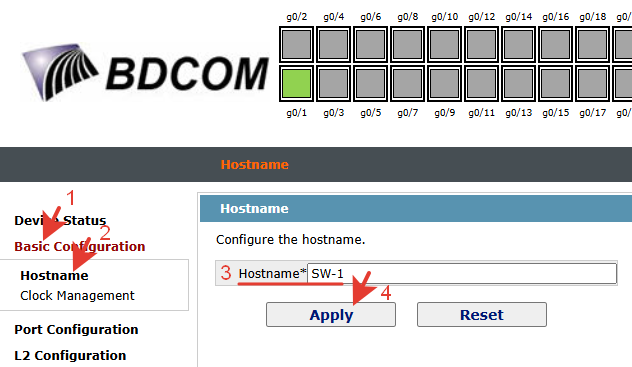

Назначение имя.

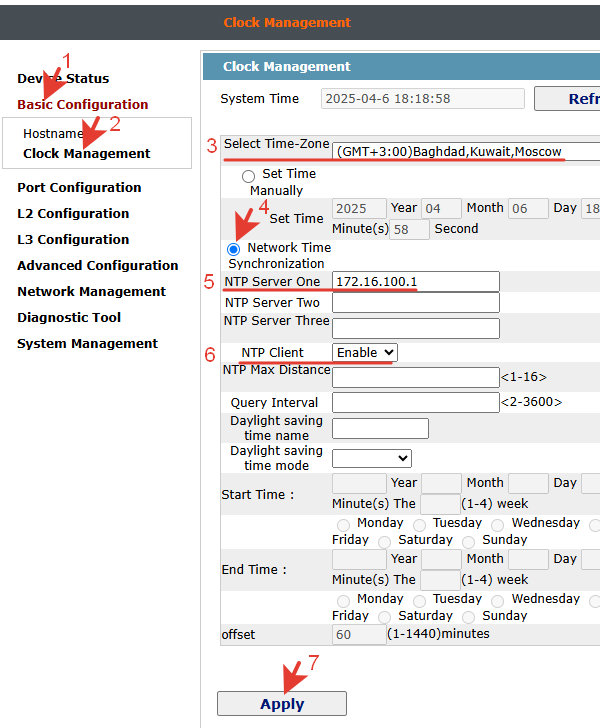

Дата и время.



Установка часового пояса.



Настройка IP-адреса NTP-сервера.



Активация NTP-клиента.



Проверка статуса NTP-сервера.



Вывод даты и время.



Сохранение всех введенных настроек.



Резервная копия конфигурации.

После выполнения всех настроек сохраняем конфигурацию на компьютер. При необходимости ее можно быстро загрузить обратно.

Скаченный файл можно открыть в любом текстовом редакторе, он не зашифрован. В файле находится в незашифрованном виде пароль администратора. Про информационную безопасность разработчики видимо забыли.

Файл конфигурации можно применить на другом коммутаторе такой же модели и с такой же версией прошивки.

При импорте добавляем файл конфигурации и перезагружаем коммутатор.



Сброс в заводские настройки.

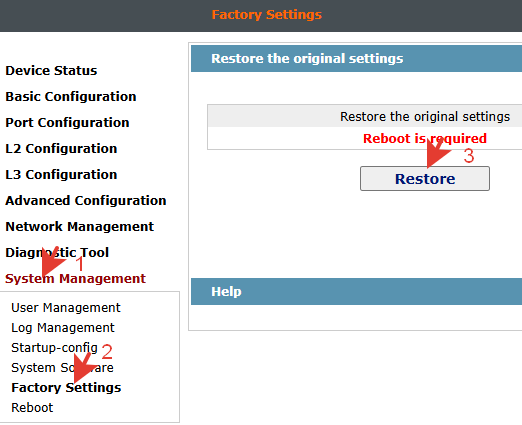

Сбросить настройки через GUI не составит труда.



Если к коммутатору пропал доступ и была нажата кнопка «Save All», то сброс возможен только через консольный порт. В этой модели коммутатора нет кнопки Reset. Подключаемся в консольный порт как было описано выше. Вводим команды.

Подтверждаем Y



Перезагружаем коммутатор.

Доступ восстановлен по первоначальному IP-адресу.



Версия ПО и команды.

Просмотр версии прошивки, серийного номера, ID оборудования и других технических данных коммутатора.

У данного коммутатора версия 2.2.0F Build 128575

Все выше представленные команды проверены и срабатывают на этой прошивке. В разных версиях могут быть разные синтаксисы команд из-за этого они могут не срабатывать.

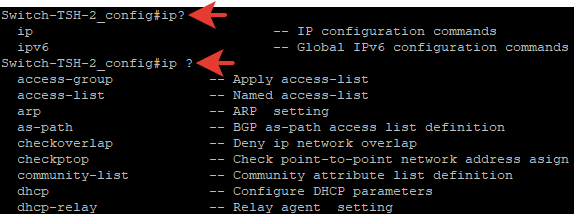

После команды можно ввести знак ? и появится вывод описания назначения. Чтобы узнать варианты ввода следующего слова команды, нужно ввести знак ? через пробел от последней команды. Например.

Поддерживается дополнение команды при вводе. Вводим пару символов, достаточных для идентификации команды, нажимаем TAB и слово команды дополняется до полного.
