В нашей организации есть две не связанные локальные сети каждая со своим шлюзом. Была поставлена задача их объединить. О том как это происходило написано далее.

Освоить MikroTik Вы можете с помощью онлайн-куса «Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.

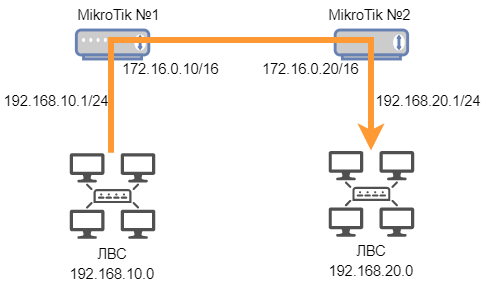

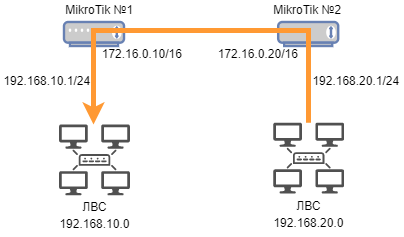

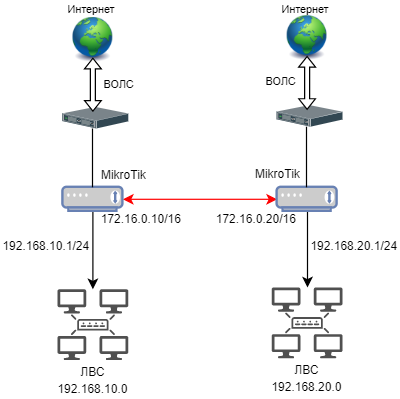

Схема сетей.

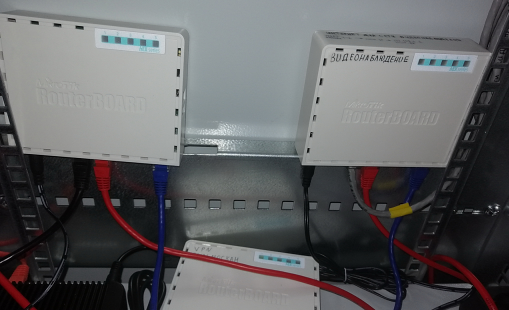

В обоих сетях работают роутеры MikroTik RB750Gr3 с прошивкой 6.48.

В первые порты подключены патч-корды внешних сетей.

Во вторые порты подключен патч-корд между двумя роутерами (красный).

В пятые порты подключены патч-корды до коммутаторов ЛВС (синие).

Для понятности описаны подробные настройки для обоих роутеров.

Обозначим роутеры №1 и №2.

Базовые настройки помещены под спойлер.

СПОЙЛЕР Настройки роутера №1.

Подключаемся к роутеру через WinBox из локальной сети. (как это сделать)

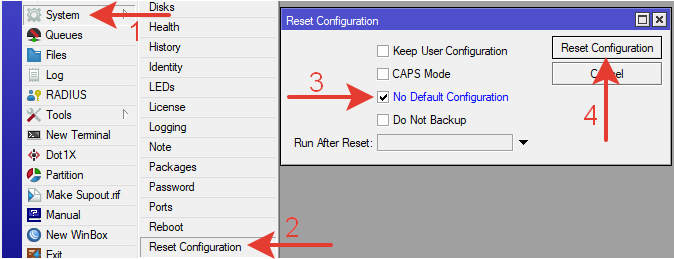

Reset Configuration.

Сбрасываем конфигурацию без сохранения настроек по умолчанию.

Через командную строку терминала:

Подключаемся к роутеру по MAC-адресу.

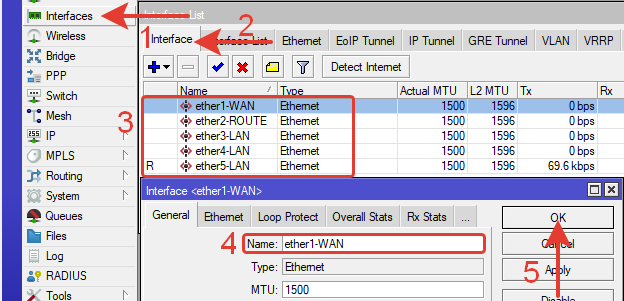

Ports.

Переименуем порты, чтоб не путаться в процессе настройки.

ether1-WAN (внешняя сеть – Интернет)

ether2-ROUTE (роутер №2)

ether3-ether5 – LAN (локальная сеть)

Через командную строку терминала:



Bridge.

Создаем мост для внутренней локальной сети.

Через командную строку терминала:



Bridge ports.

Добавляем в мост порты ether3-ether5

Через командную строку терминала:

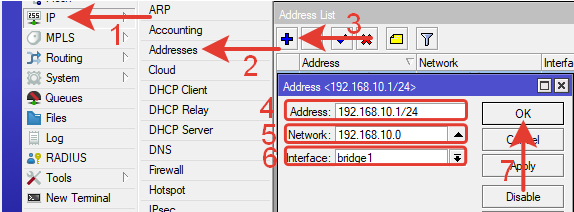

Bridge address.

Назначим мосту статический IP-адрес.

Через командную строку терминала:

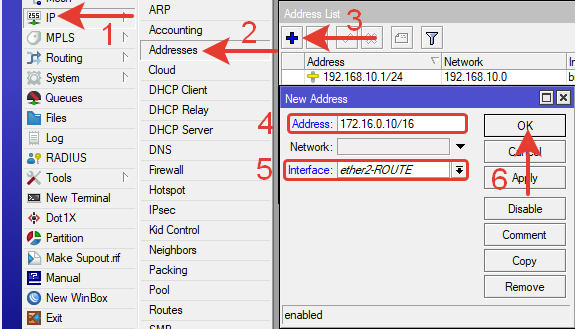

Ether2-ROUTE address.

Назначим статический адрес порту в направлении второго роутера.

Через командную строку терминала:



DHCPclient.

Создадим получение IP-адреса от вышестоящего роутера (провайдера) в автоматическом режиме.

Создаем DHCP Client соединение.

Через командную строку терминала:



DHCPserver для локальной сети.

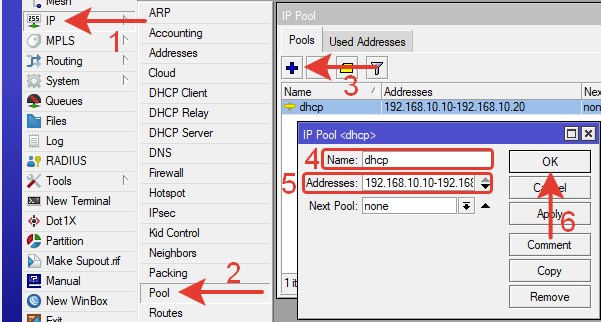

Создаем пул IP-адресов, которые будут раздаваться автоматически.

Через командную строку терминала:

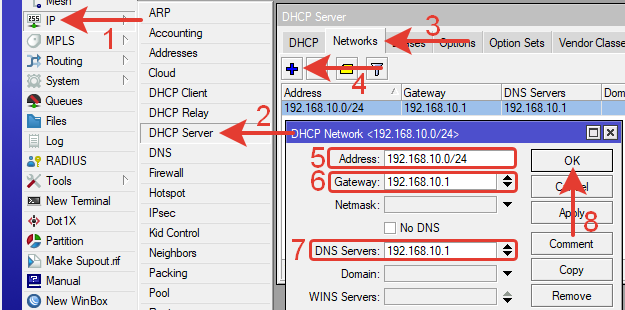

Укажем сеть для DHCP-сервера.

Через командную строку терминала:

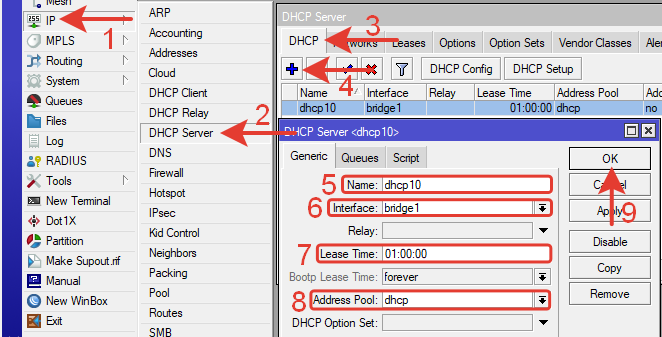

Создадим DHCP Server.

Через командную строку терминала:

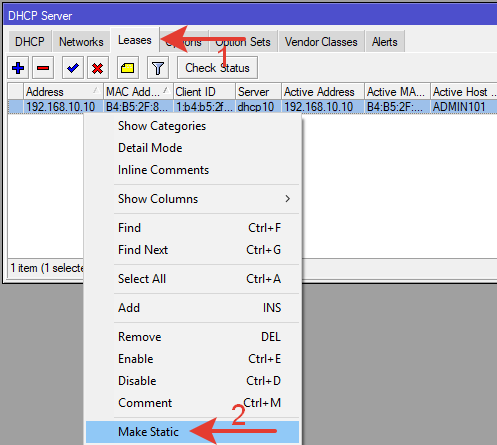

Привяжем полученный IP-адрес к MAC-адресу ПК пользователя.

Через командную строку терминала:



DNS.

Динамический DNS будет присвоен автоматически, или его можно указать вручную.

Allow Remote Requests – отмечаем галочкой.

Через командную строку терминала:



NAT.

NAT masquerade подменяет IP-адреса локальной сети на внешний IP при отправке запросов и обратная ситуация при возвращении ответов.

Через командную строку терминала:

После этих действий Интернет заработает в локальной сети.

Для полноценной работы необходимо выполнить настройки по безопасности, и некоторые другие настройки (см.базовая настройка роутера MikroTik).

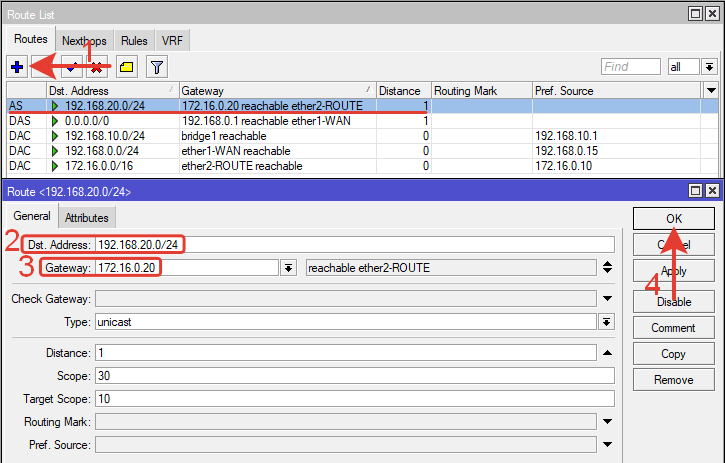

Routes.

Создадим маршрут от первого до второго роутера. Это можно сделать в меню  IP >> Routes.

Через командную строку терминала:

Этот маршрут означает что при необходимости попасть в сеть 192.168.20.0/24 будет использован шлюз 172.16.0.20.



СПОЙЛЕР Настройки роутера №2.

Подключаемся к роутеру через WinBox из локальной сети. (как это сделать)

Reset Configuration.

Сбрасываем конфигурацию без сохранения настроек по умолчанию.

Через командную строку терминала:

Подключаемся к роутеру по MAC-адресу.



Ports.

Переименуем порты, чтоб не путаться в процессе настройки.

ether1-WAN (внешняя сеть – Интернет)

ether2-ROUTE (роутер №1)

ether3-ether5 – LAN (локальная сеть)

Через командную строку терминала:

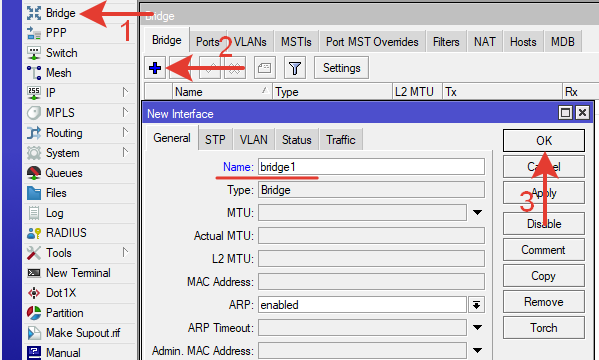

Bridge.

Создаем мост для внутренней локальной сети.

Через командную строку терминала:

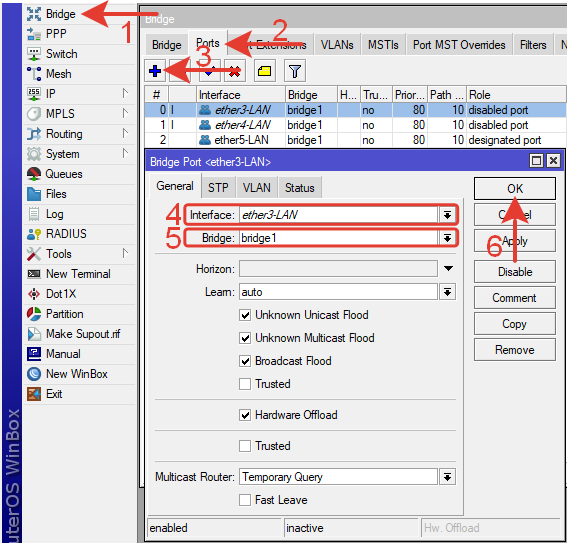

Bridge ports.

Добавляем в мост порты ether3-ether5

Через командную строку терминала:

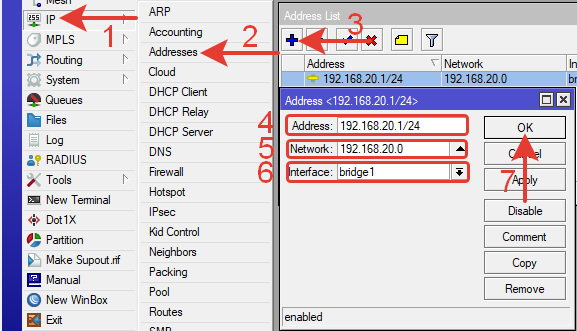

Bridge address.

Назначим мосту статический IP-адрес.

Через командную строку терминала:

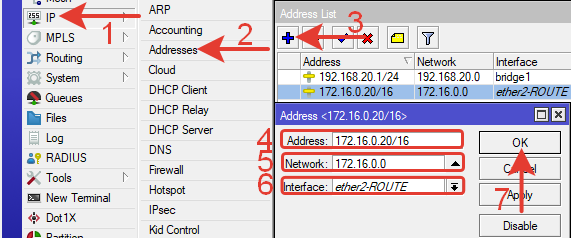

Ether2-ROUTE address.

Назначим статический адрес порту в направлении первого роутера.

Через командную строку терминала:

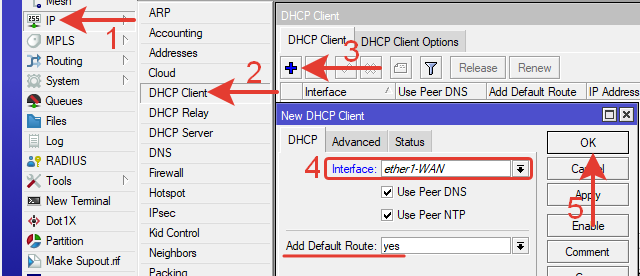

DHCPclient.

Создадим получение IP-адреса от вышестоящего роутера (провайдера) в автоматическом режиме.

Создаем DHCP Client соединение.

Через командную строку терминала:



DHCPserver для локальной сети.

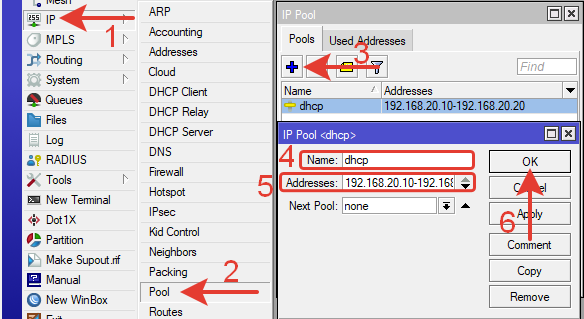

Создаем пул IP-адресов, которые будут раздаваться автоматически.

Через командную строку терминала:

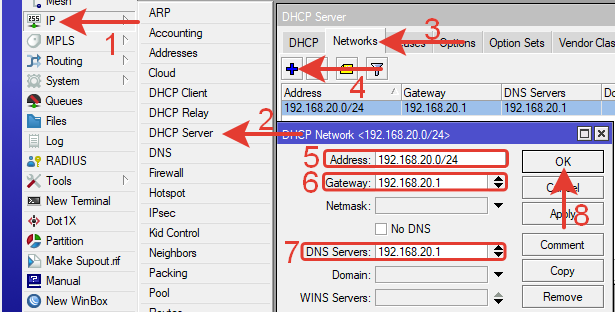

Укажем сеть для DHCP-сервера.

Через командную строку терминала:

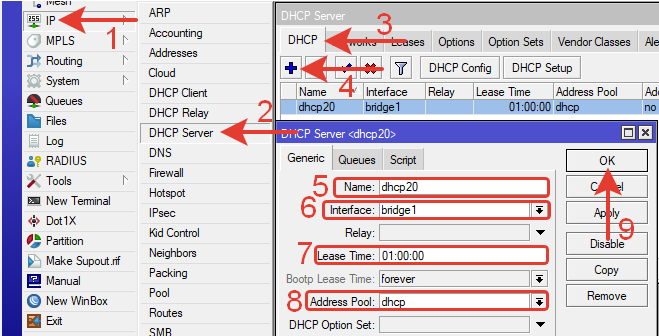

Создадим DHCP Server.

Через командную строку терминала:

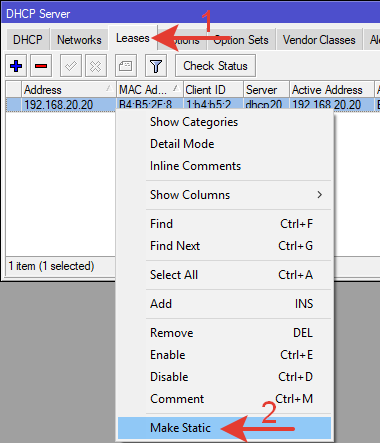

Привяжем полученный IP-адрес к MAC-адресу ПК пользователя.

Через командную строку терминала:

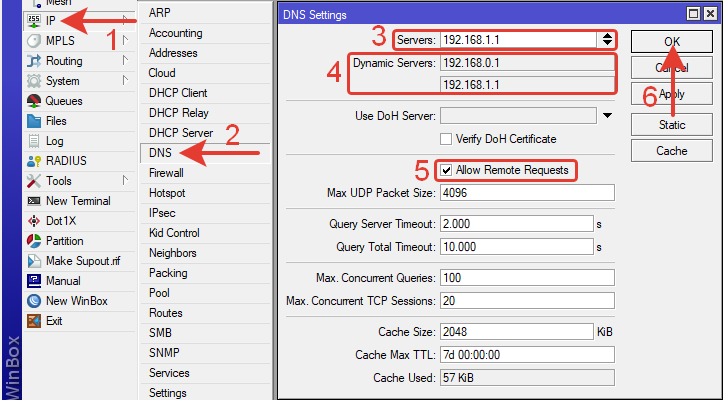

DNS.

Динамический DNS будет присвоен автоматически, или его можно указать вручную.

Allow Remote Requests – отмечаем галочкой.

Через командную строку терминала:

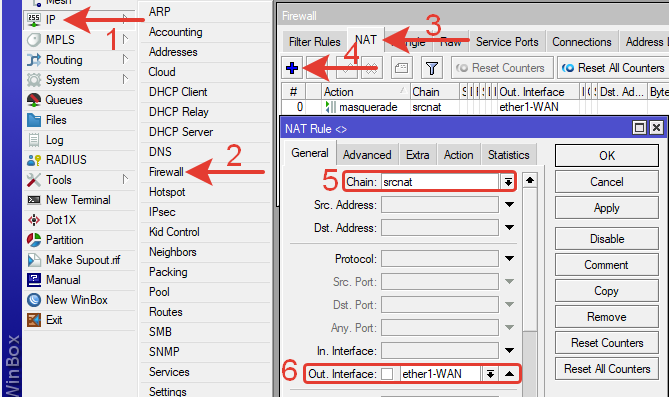

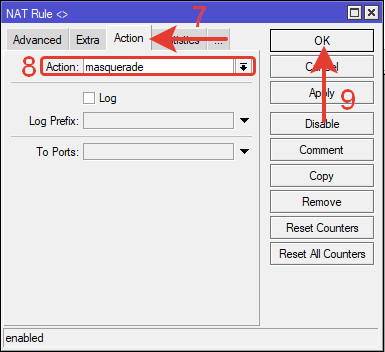

NAT masquerade.

Через командную строку терминала:

После этих действий Интернет заработает в локальной сети.

Не забываем выполнять базовые настройки по безопасности.

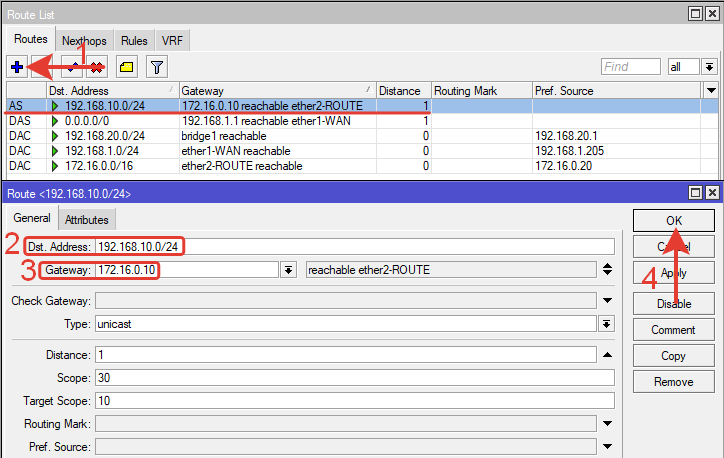

Routes.

Создадим маршрут от второго роутера к первому роутера. Переходим в боковом меню в  IP >> Routes.

Через командную строку терминала:

Этот маршрут означает что при необходимости попасть в сеть 192.168.10.0/24 будет использован шлюз 172.16.0.10.

Настроенная система прошла успешное тестирование. Доступ между сетями может ограничивать антивирус или правила Firewall в роутерах.
