Руководство нашей организации поставило задачу организовать аудиосистему в конференц-зал к какому-то республиканскому форуму в очень короткие сроки. При выборе и закупке оборудования получилась нелепая оговорка и поставщик оборудования отменил бригаду по монтажу системы. По уже ставшей стандартной схеме работами занялись штатный инженер и техник.

Аудиосистема выбрана в минималистичном варианте в связи с ограниченным бюджетом.

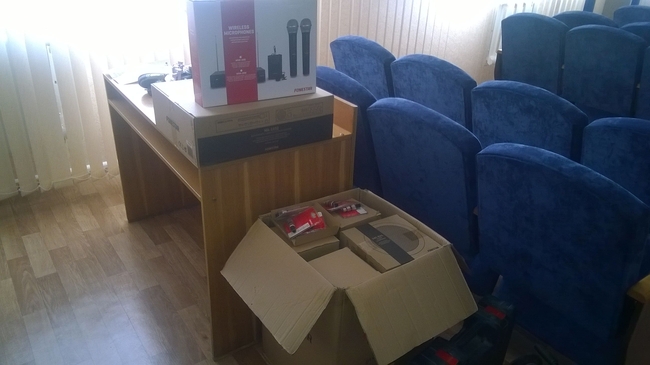

Стоимость оказалась в районе 2000$. Спецификация оборудования следующая:

Профессиональный трансляционный усилитель 120Вт MA-125Z – 1шт.

Микрофон настольный конденсаторный Fonestar FCM-765 – 3шт.

Радиомикрофон/2 микрофона на базе Fonestar MSH-206 – 1шт.

Потолочный громкоговоритель Fonestar GAT-631/6Вт. – 8шт.

Кабель акустический 2х0,75мм Fonestar CI-12 – 100м

Кабель микрофонный Fonestar CA-90-NE – 100м

Разъем XLR Fonestar SM-551 – 3шт.

Разъем XLR Fonestar SM-552 – 3 шт.

Микшер и процессор подавления обратной связи решили не брать. Микрофоны и колонки подключаются к усилителю и с него же управляются. Система обеспечивает равномерное звуковое покрытие по залу. Она предназначена только для конференций и не предназначена для каких-то музыкальных мероприятий.

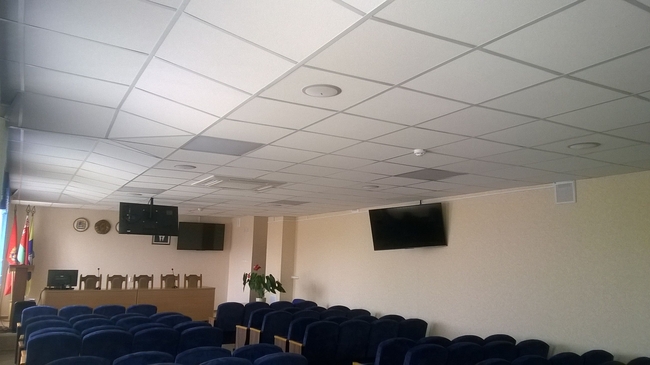

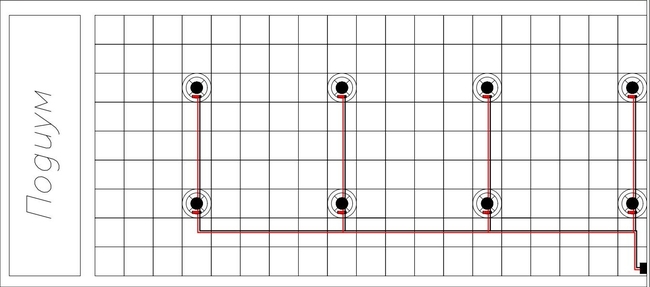

Работы начались с определения местоположения колонок в подвесном потолке. Зал размером 6х20м. Расположение решили начать с третьего ряда кресел, примерно 3м от микрофонов. После некоторых подсчетов колонки были равномерно распределены по залу. Нужно рассчитывать, чтоб одна колонка покрывала диаметр 5-6м. Получилась схема как на рисунке ниже. Квадраты – это подвесной потолок «Армстронг».

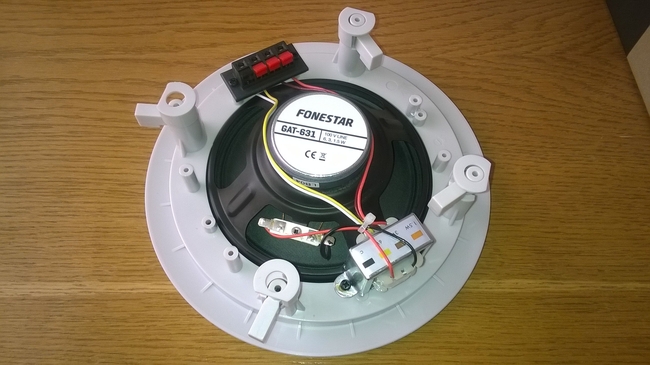

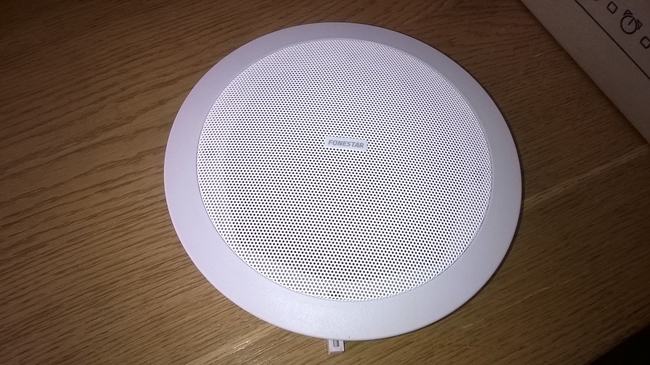

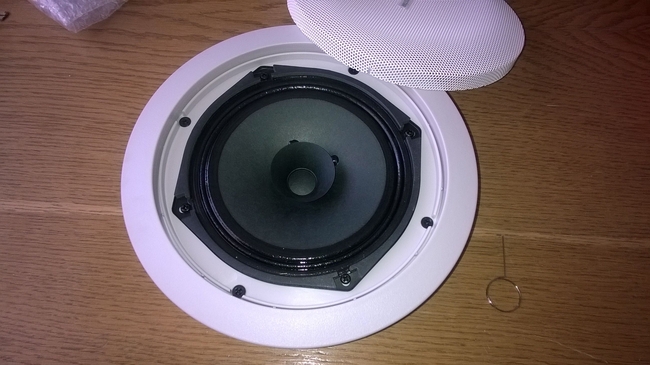

Сами колонки представлены на картинках ниже.

Верхняя защитная сетка снимается для фиксации крепежа шурупом.

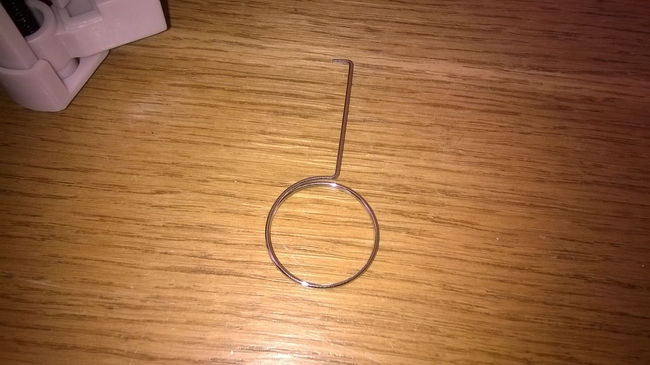

Для отсоединения сетки используется специальный ключ.

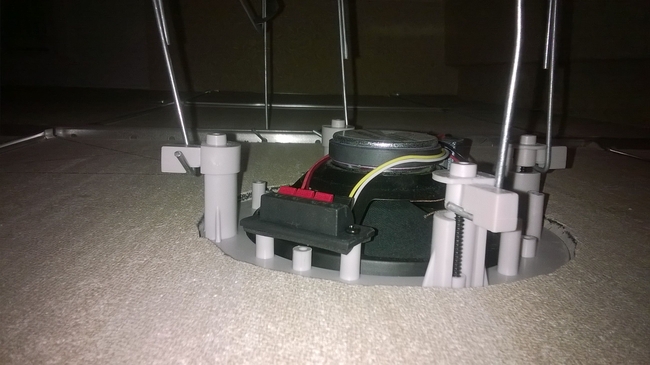

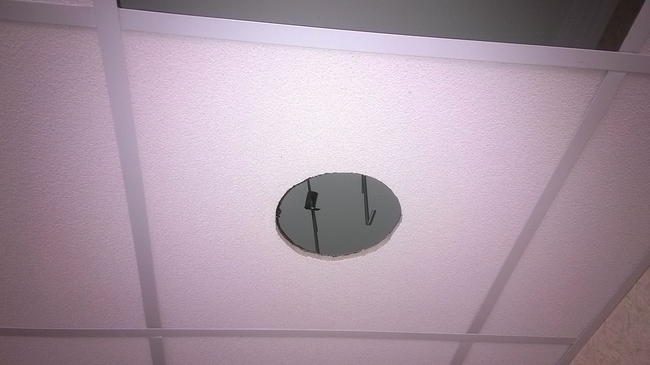

Для выполнения монтажа в потолочной плитке вырезается круглое отверстие и в него вставляется колонка. Вес одной колонки примерно 0.8кг. Более легкие колонки можно было бы закрепить прямо на толстую плитку «Армстронга». При данных габаритах, чтоб плитки потолка не обвалились вместе с колонкой, нужно поверх плиток положить фанеру с отверстием под колонку или полозья, которые крепятся на каркас. Ни первого, ни второго не нашлось и решено было вешать колонки на крепежи для потолка, закрепляя их непосредственно в бетонный потолок дюбель-гвоздями 6х40мм.

Когда сверлили отверстия для дюбелей, одновременно убирали летящую пыль пылесосом, чтоб не запачкать кресла.

Для вырезания ровного кружка в коробке вместе с колонкой лежит форма требуемого размера. Вырезать можно ножом для картона.

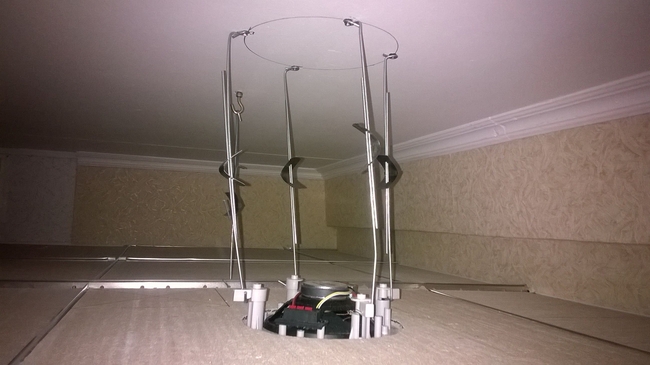

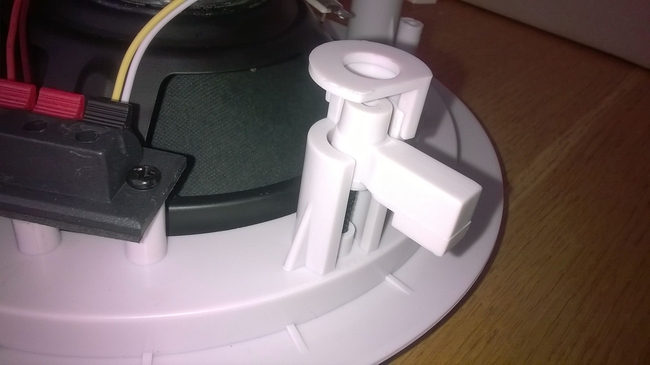

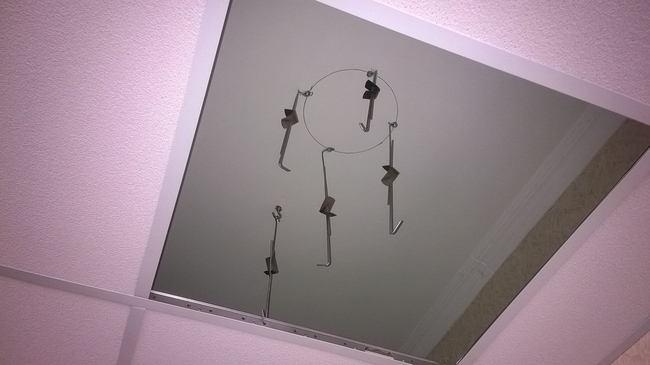

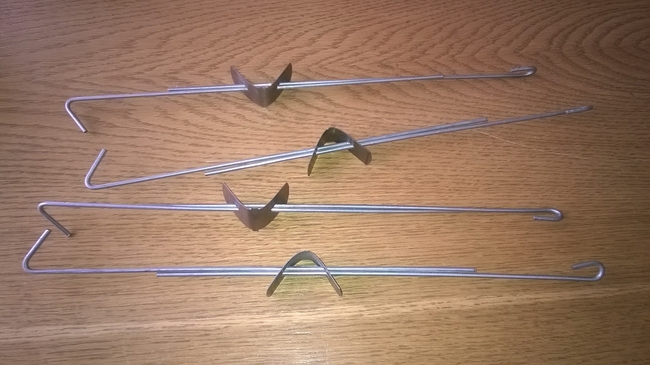

Крючки цепляются за пластиковые крепежи колонки.

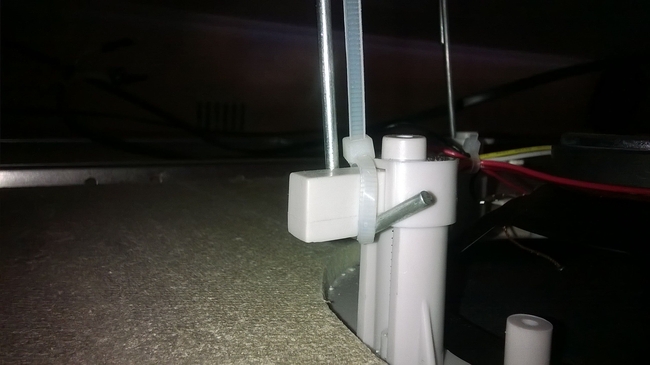

Дополнительно можно зафиксировать крючки стяжками.

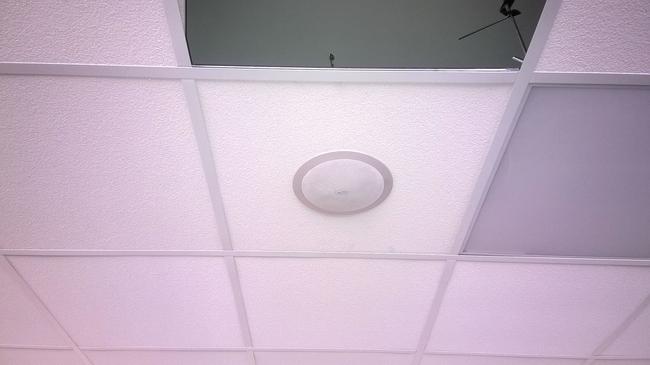

Таким способом были подвешены все 8 колонок.

Переходим к монтажу кабеля.

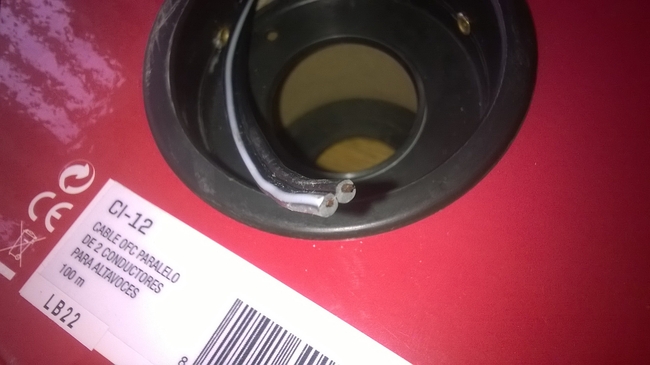

Для подключения колонок использован двухжильный кабель CI-12 от Fonestar. 4 ряда по две параллельных колонки. См схему ранее.

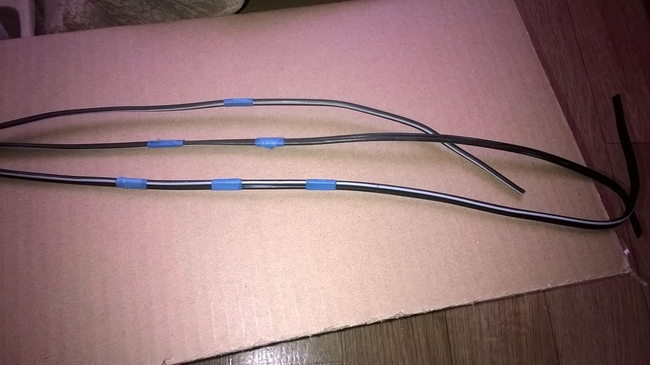

Кабель желательно промаркировать.

Концы кабеля нужно залудить.

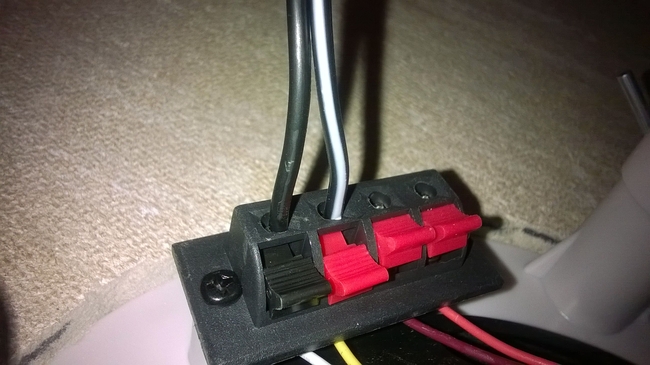

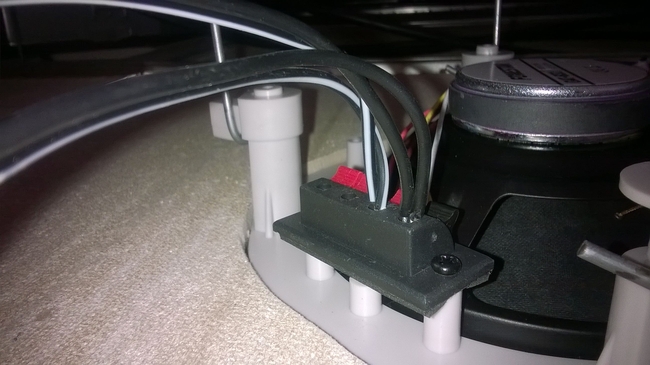

Провод с белой полосой принят за условный + плюс, черный кабель – минус (хотя сигнал переменный). Подключаем провода соответственно в красную (плюс)  и черную (минус) клеммы как на картинке ниже. Клеммы расположены рядом, они идут к обмотке трансформатора 6 Вт. Другие красные клеммы идут к другим обмоткам, которые рассчитаны на мощность 3 и 1,5 Вт. Они нам не нужны.

При подключении параллельно, в одну клемму нужно засунуть два провода.

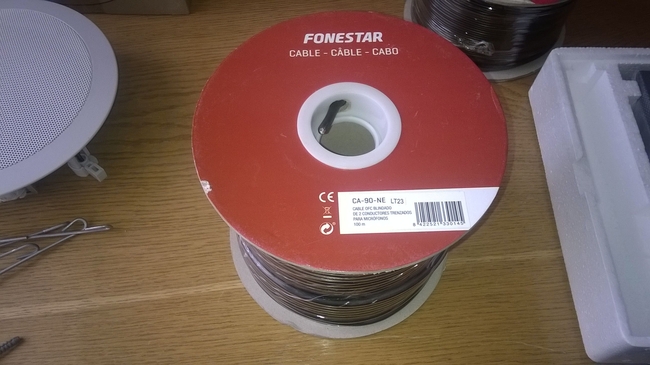

Для микрофонов использован двухжильный кабель в изоляции CA-90-NE.

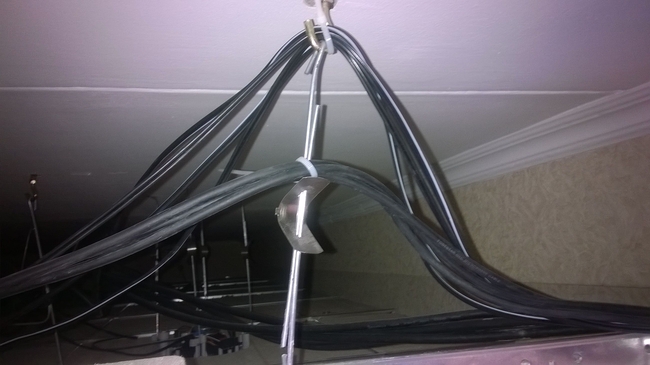

Кабели от колонок и микрофонов проложены за подвесным потолком и выведены к усилителю.

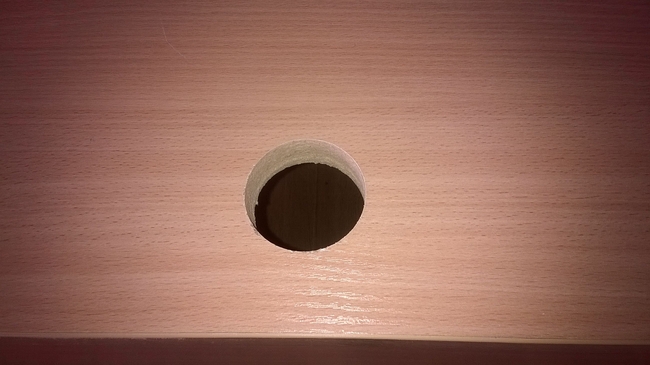

Для расположения микрофонов на столах президиума были высверлены отверстия под провода.

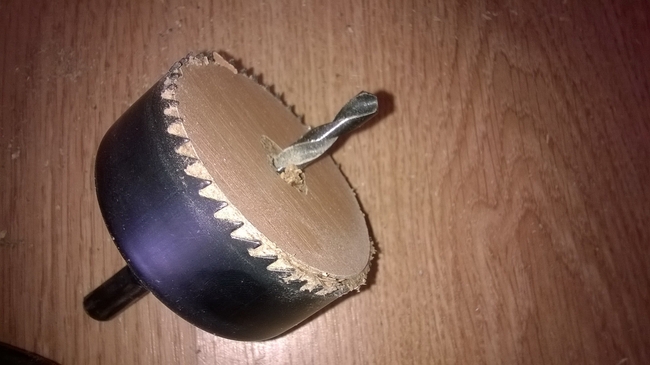

Заранее нужно подготовить коронку для сверления…

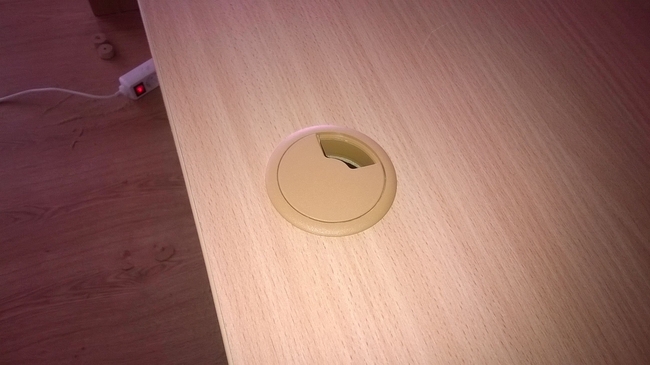

… и пластиковую крышечку для внешнего вида.

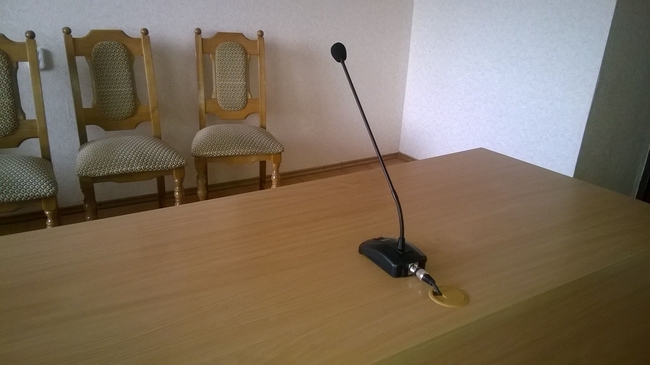

Вид получился вполне приятный.

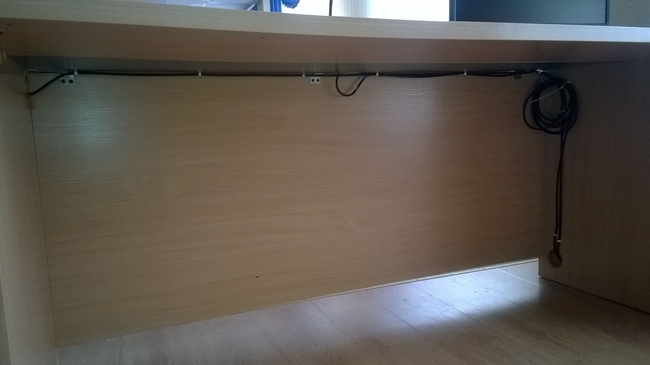

Под столом провода желательно закрепить, чтоб их не оторвали ногами.

Переходим к подключению.

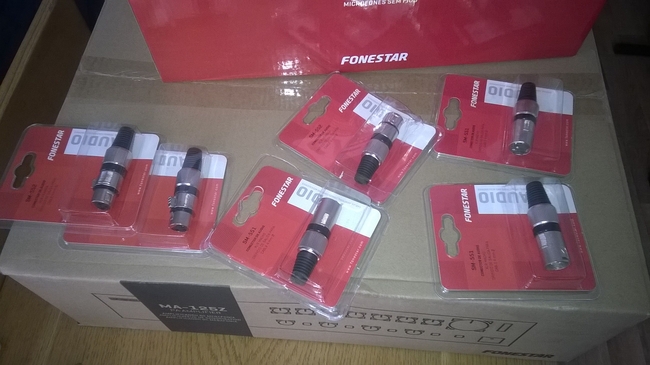

Среди коннекторов у нас имеются XLR M и F типов — SM-551 и SM-552 соответственно.

Начнем с подключения микрофонов. Распаяем коннектор SM-552. Раскручиваем его.

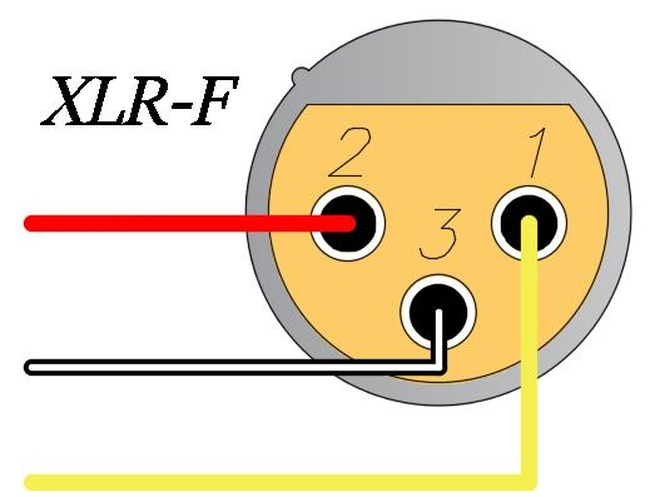

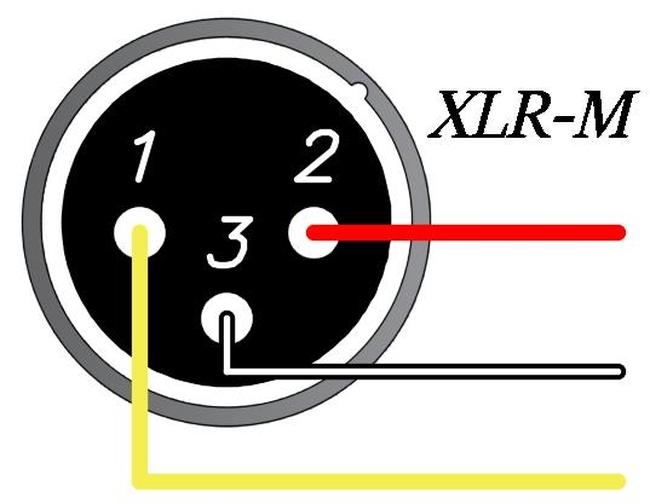

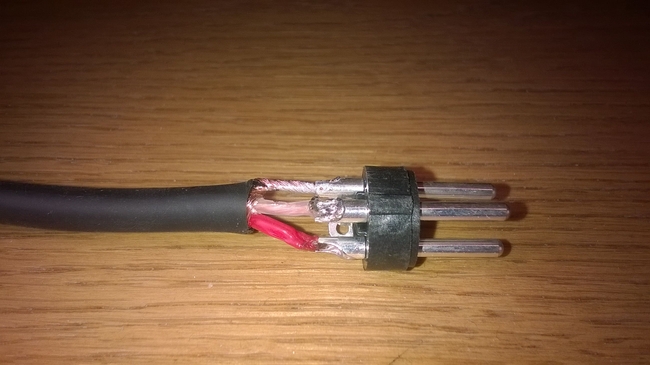

Припаиваем провода как на картинке ниже. 1 – изоляция, 2 – плюс, 3 – минус.

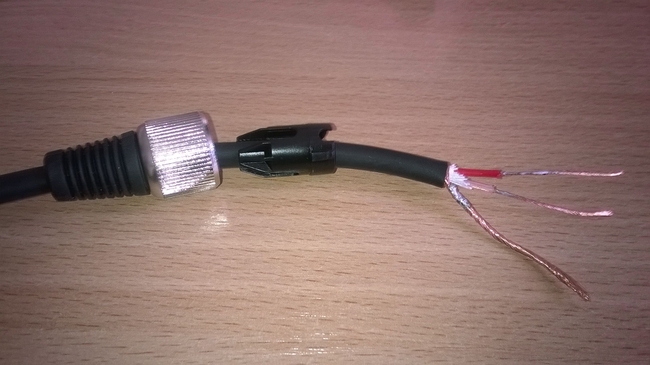

На кабель надеваем прикручивающийся колпачок и фиксатор проводов на контактах.

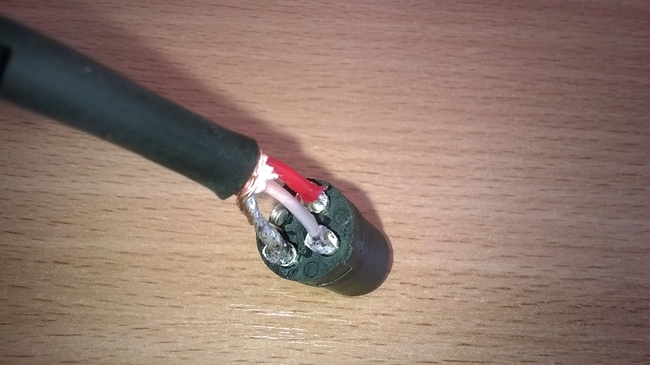

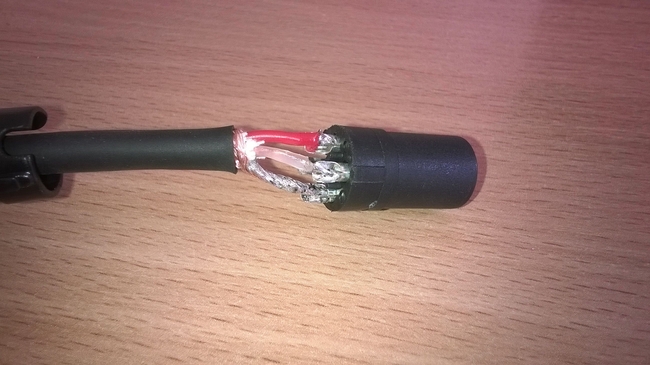

Провода оставляем минимальной длинны. Припаиваем к разъему.

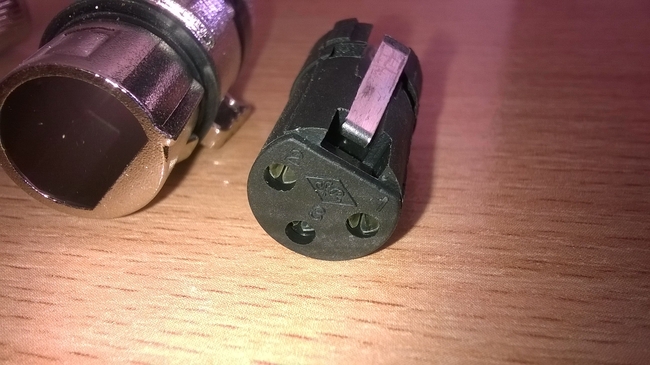

На разъеме нарисованы цифры контактов чтоб не ошибиться.

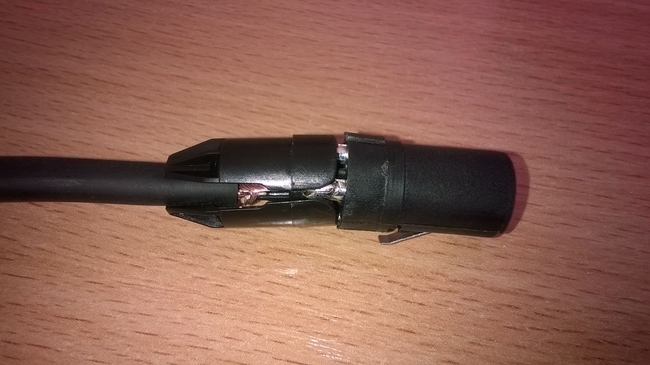

Надеваем фиксатор, скручиваем.

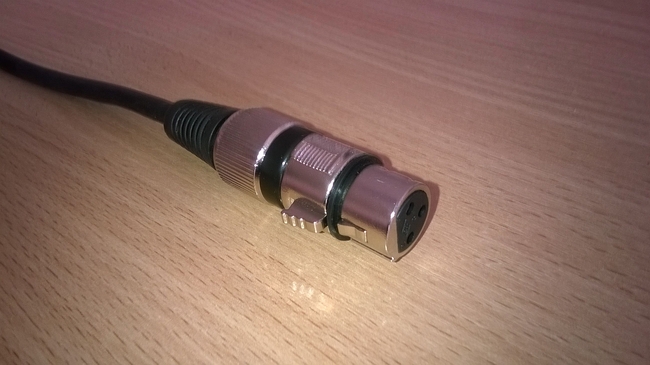

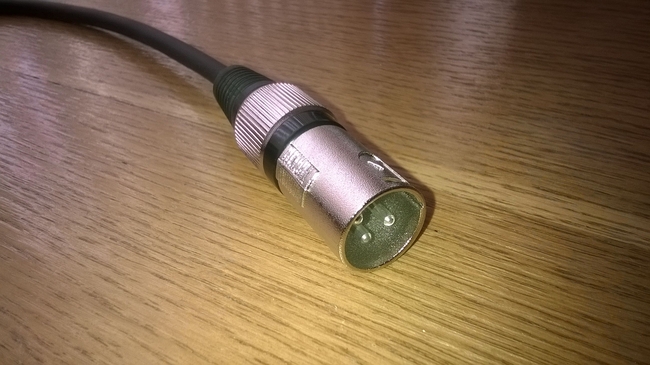

Коннектор готов.

То же самое делаем с оставшимися двумя коннекторами.

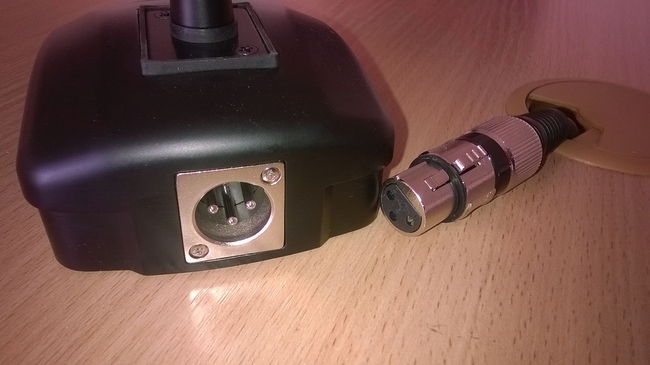

Подключаем микрофоны.

На стороне усилителя распаиваем коннекторы как на картинке ниже по такому же принципу. Главное, чтоб цифры контактов соответствовали проводам.

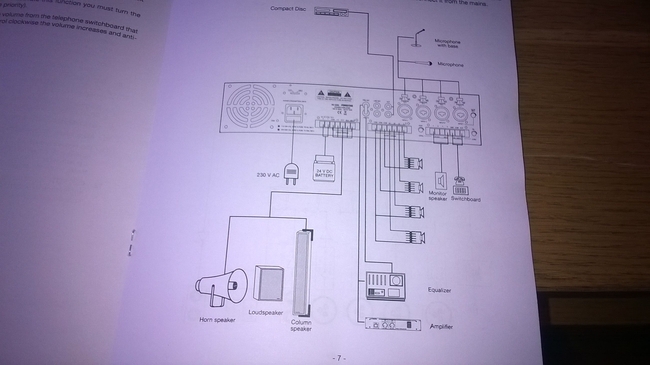

Как подключать оборудование можно посмотреть в инструкции. В нашем случае подключим по упрощенному варианту.

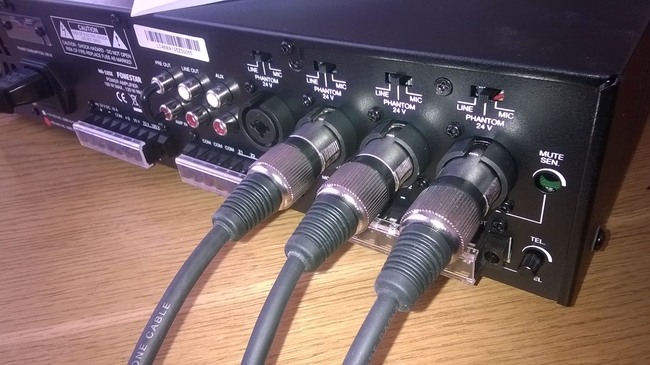

Подключаем коннекторы микрофонов в усилитель.

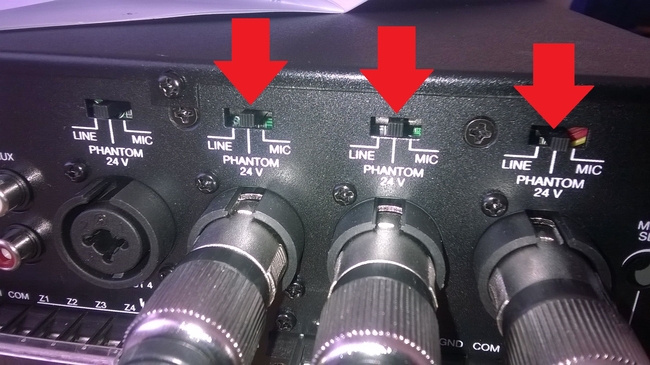

Для конденсаторных микрофонов переключатель в режиме Phantom 24V.

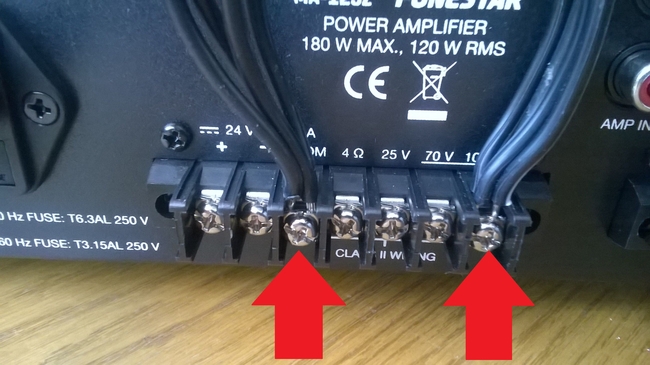

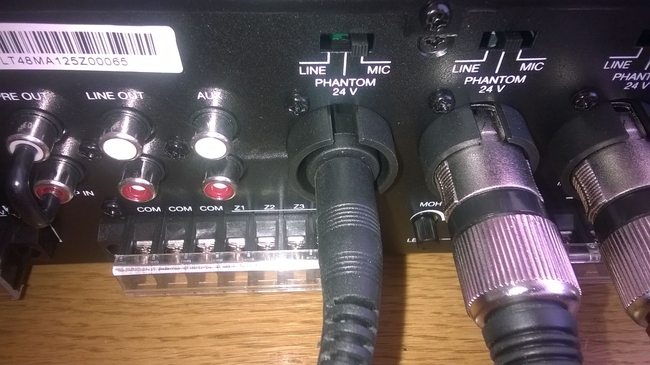

Подсоединяем колонки. На клемму COM черный провод — минус, на клемму 100V провод с белой полосой – плюс. Ни каких разграничений зон звучания для нашего зала не требуется, поэтому все колонки запараллелены.

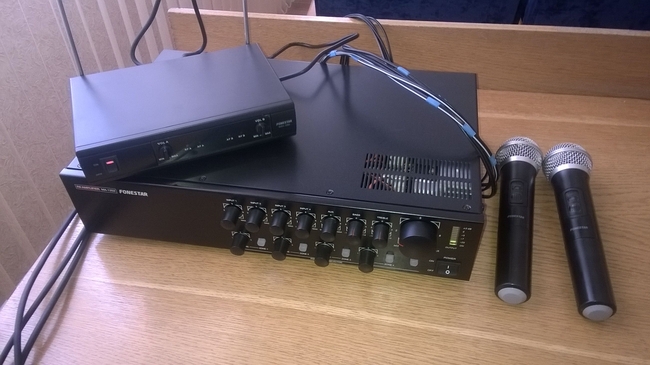

Подключаем базу для переносных микрофонов.

Подключаем джек (TRS) 6.35мм  в четвертый разъем микрофонных входов. Устанавливаем режим MIC.

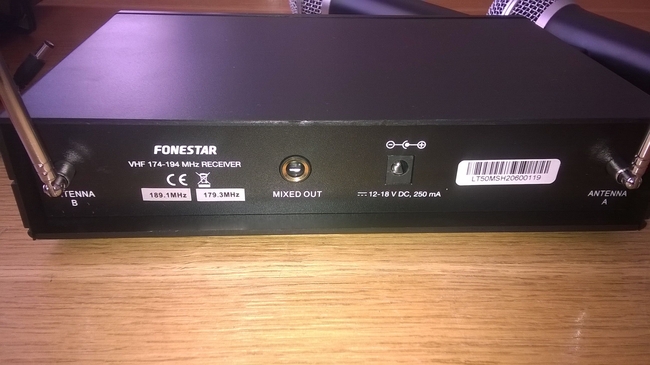

На самой базе для подключения джека есть единственный разъем – MIXED OUT. Подключаемся туда. Подключаем адаптер питания в соответствующий разъем.

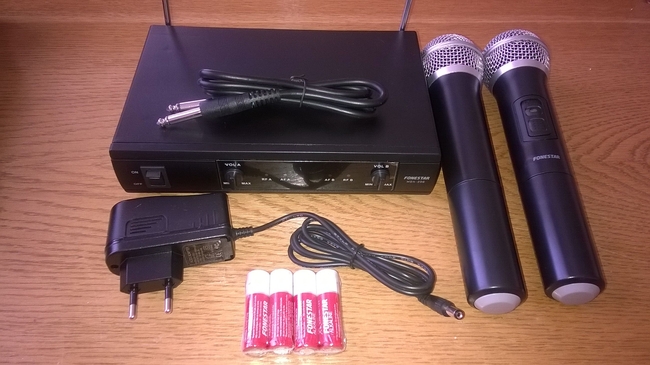

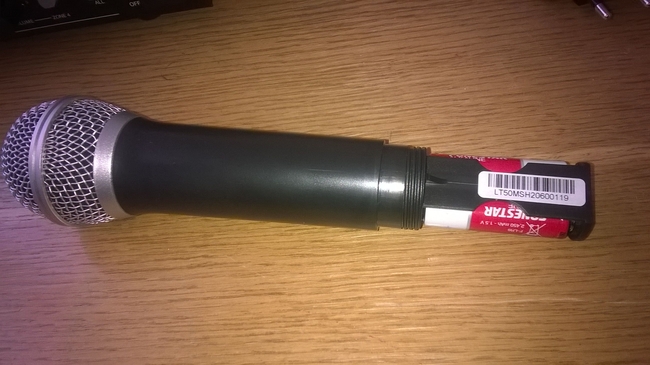

В радиомикрофоны нужно установить 2 батарейки АА — пальчиковые.

Подключаем усилитель в розетку электропитания и на этом сборка аудио системы завершается. Можно переходить к тестам.

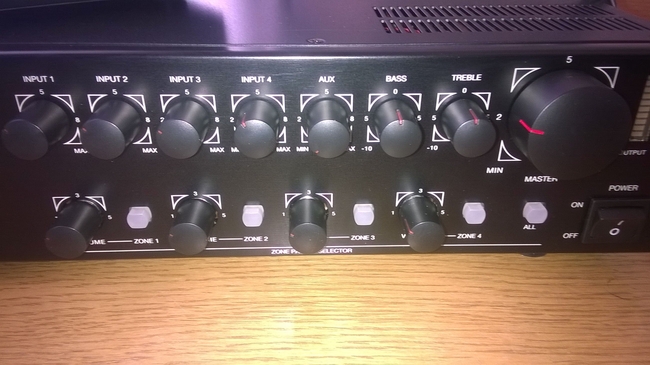

Изменение звука осуществляется регуляторами INPUT для каждого микрофона по отдельности, либо можно это же с делать одновременно для всех микрофонов с помощью самого большого регулятора. На этом управление заканчивается. Большего и не нужно.

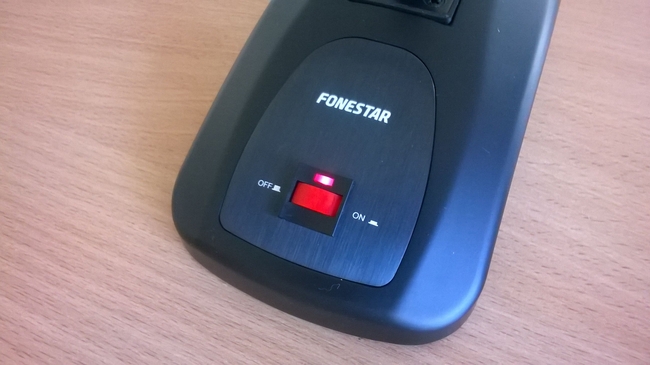

Для того чтоб микрофоны заработали, нужно нажать на них большую красную кнопку. Можно сделать это на всех трех сразу перед началом конференции. По завершении не забыть отключить.

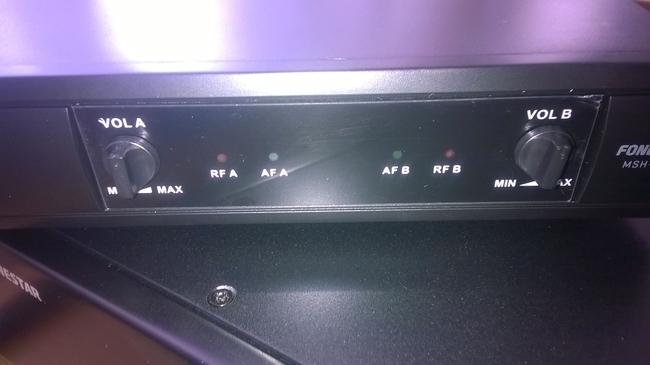

На переносных микрофонах скользящая кнопка on-off. Чтоб микрофоны заработали нужно включить базу, радиус до 100м. Звук регулируется двумя простыми регуляторами. Чувствительность микрофонов хорошая.

Из особенностей в эксплуатации системы замечено, что если громко сказать прямо в настольный микрофон, то звук пропадает на 1-2сек. Видимо срабатывает защита в усилителе. По этой причине лучше говорить немного вбок микрофона или не приближаться к нему на маленькое расстояние.

Как сообщалось ранее, система монтировалась к важному форуму и прошла проверку успешно. Звук был хороший, все остались довольны.
