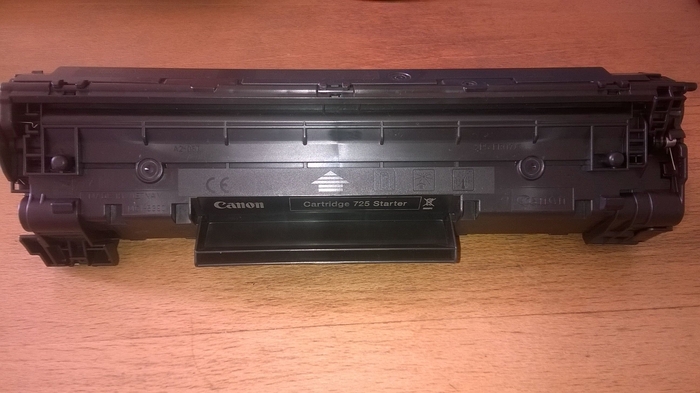

Canon Cartridge 725 это самым распространенный картридж в нашей организации. У нас около сотни принтеров с таким картриджем. Поэтому, на его примере рассмотрим процесс разборки и сборки.

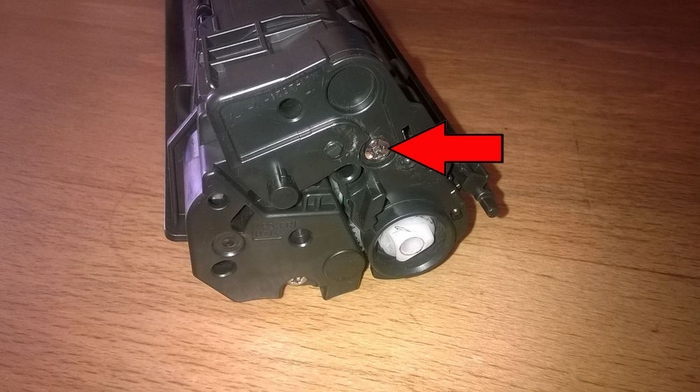

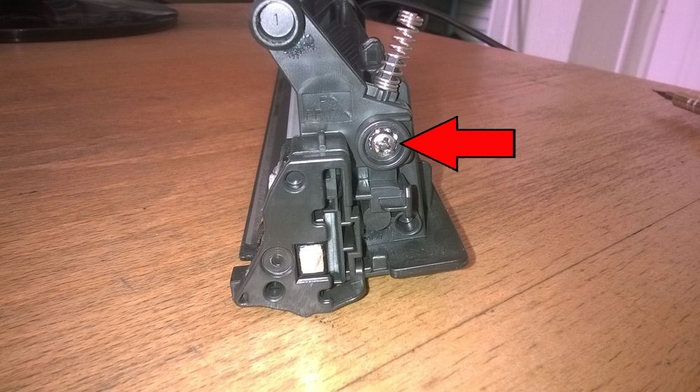

Откручиваем отверткой винт на боковой стороне, как на фото ниже.

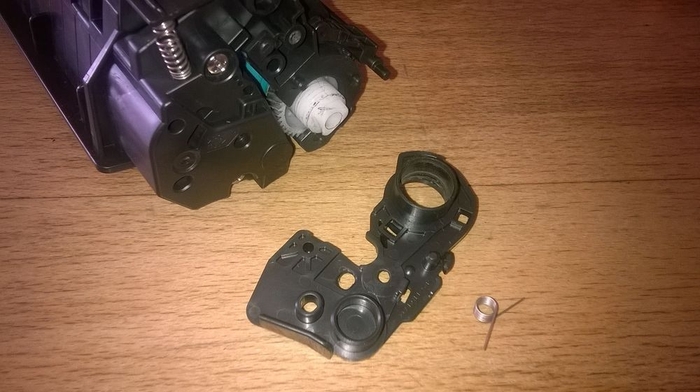

Снимаем крышку, поддерживающую фотобарабан. Следим, чтоб не потерялась пружинка.

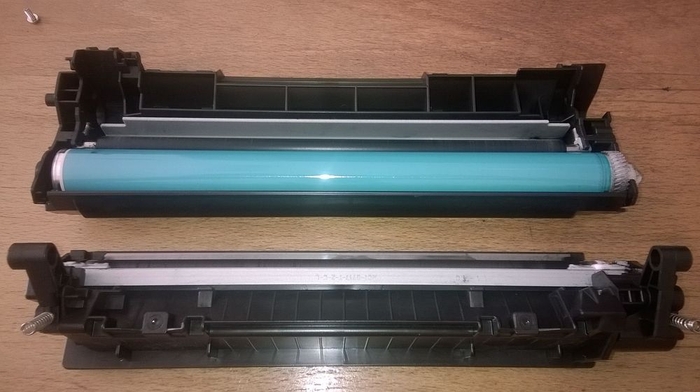

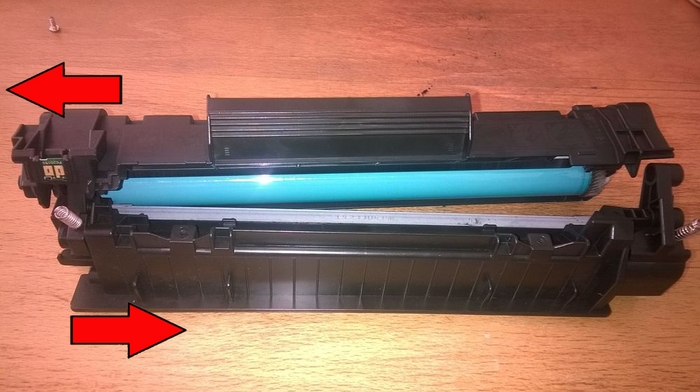

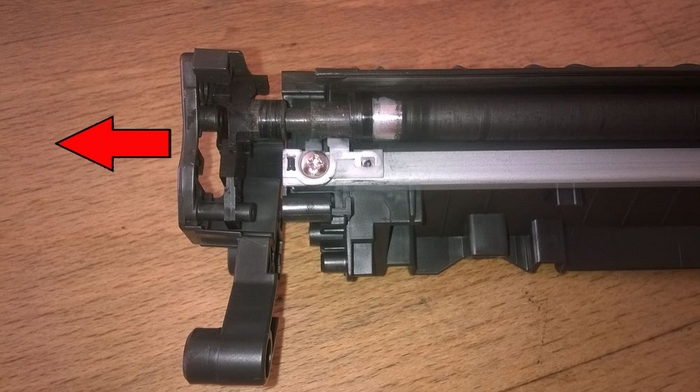

Разделяем картридж на две части, смещая в бок одну половину относительно другой.

Разберем по очереди обе части. Из первой части нужно вычистить отработанный тонер, во вторую засыпать новый тонер.

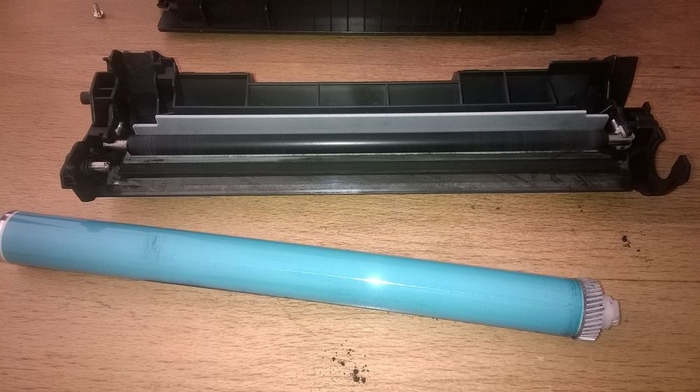

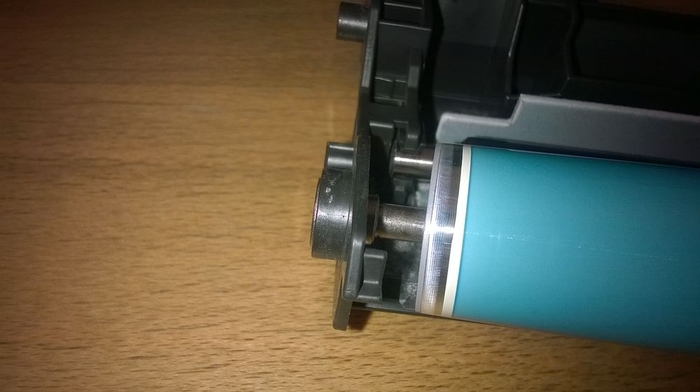

Отсоединяем фотобарабан (OPC, Drum). Его желательно протереть мягкой салфеткой.

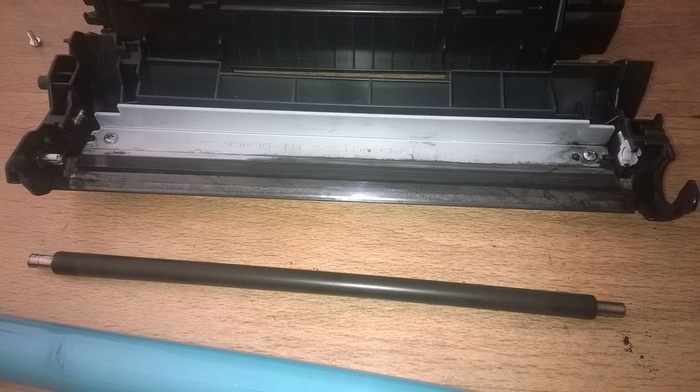

Отсоединяем резиновый вал на металлическом стержне (вал первичного заряда или Primary Charge Roller, PCR).

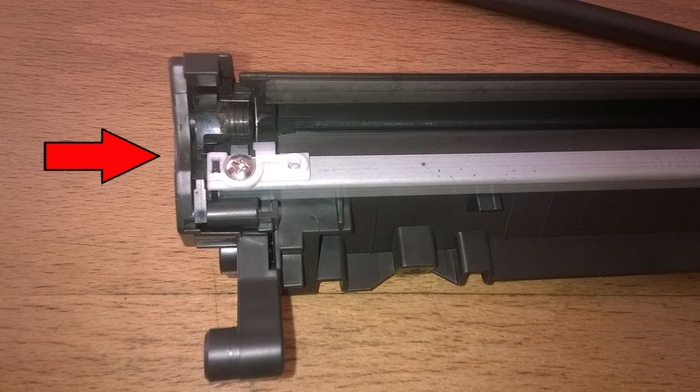

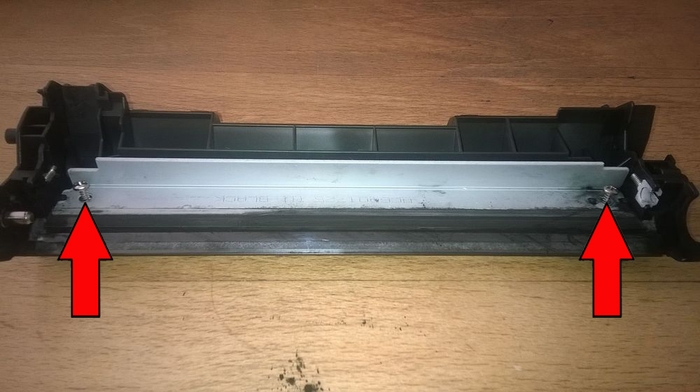

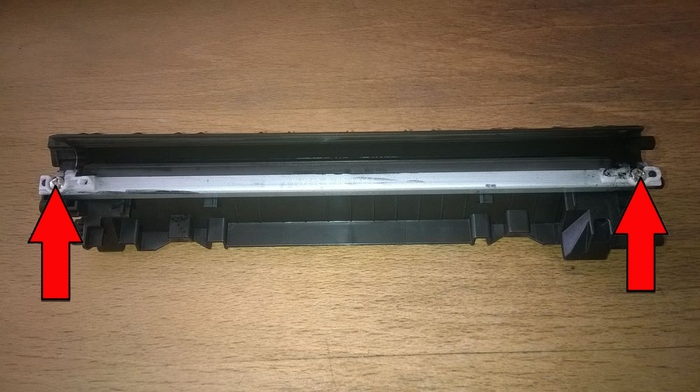

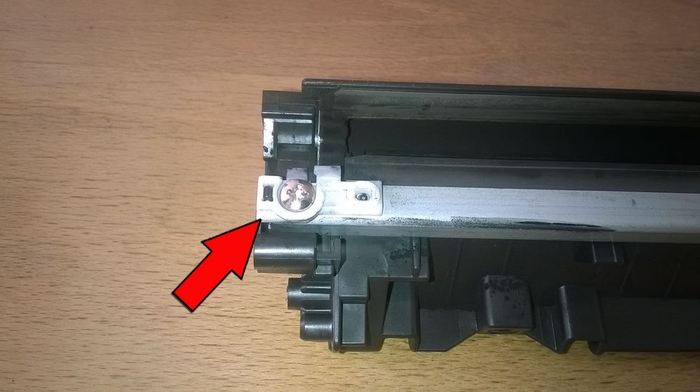

Далее откручиваем два винта как на фото.

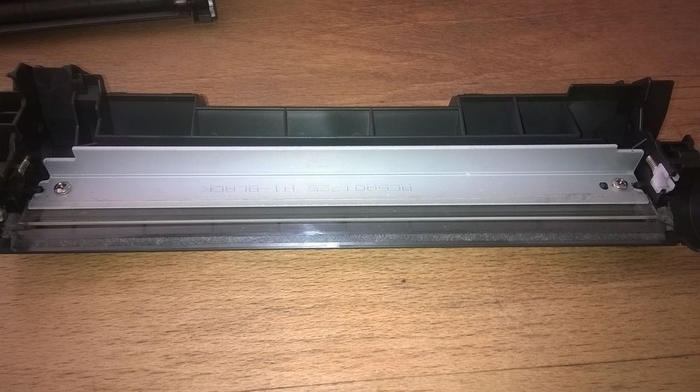

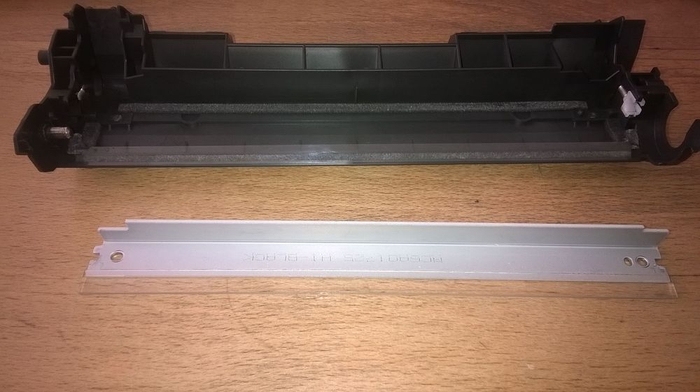

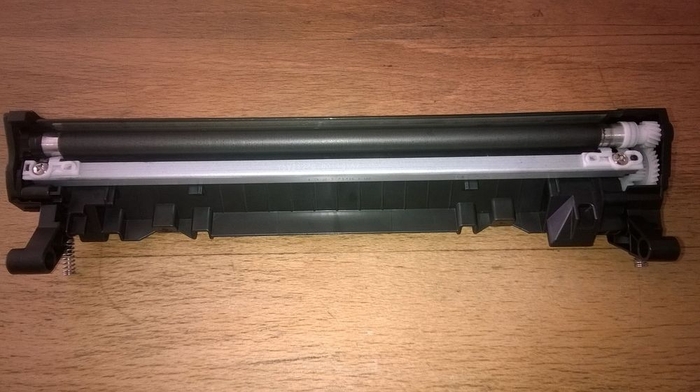

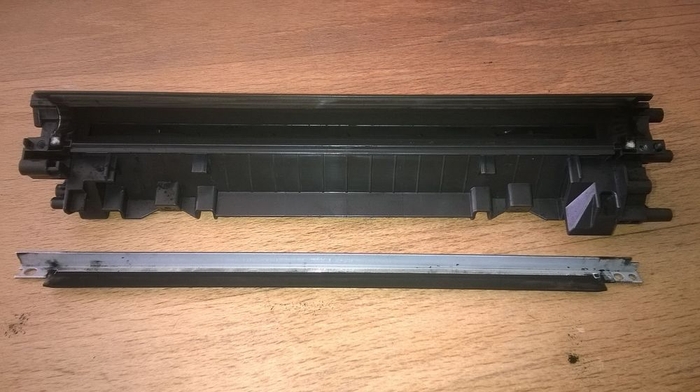

Эта деталь называется ракельный нож (Wiper blade). Он удаляет лишний тонер с фотобарабана (тонер попадает в бункер).

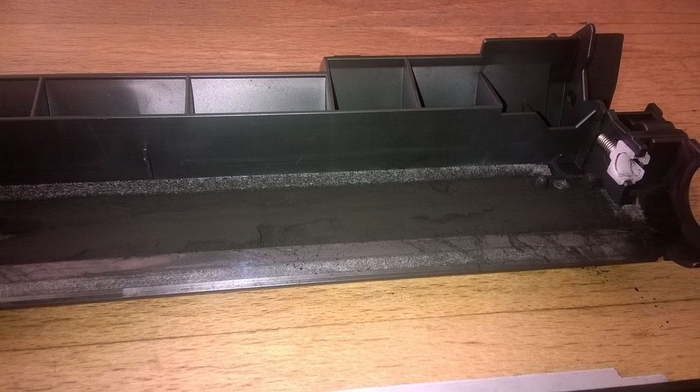

Удаляем отработанный тонер из бункера.

Очищаем ракель.

Прикручиваем его на место.

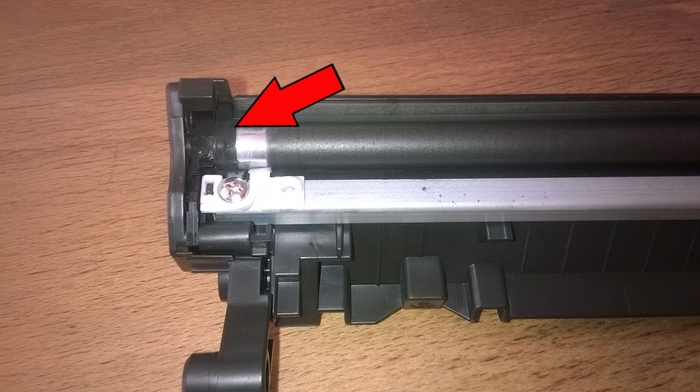

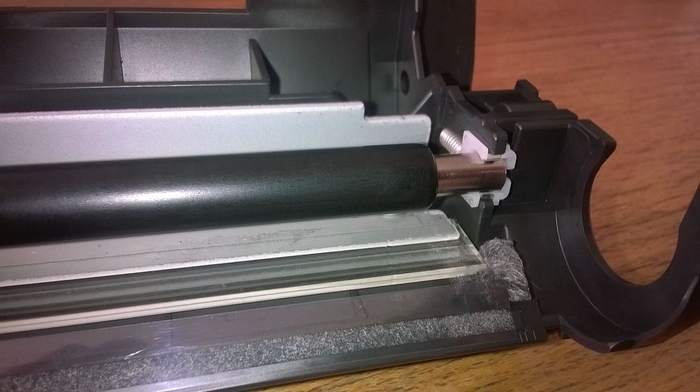

Устанавливаем обратно вал первичного заряда.

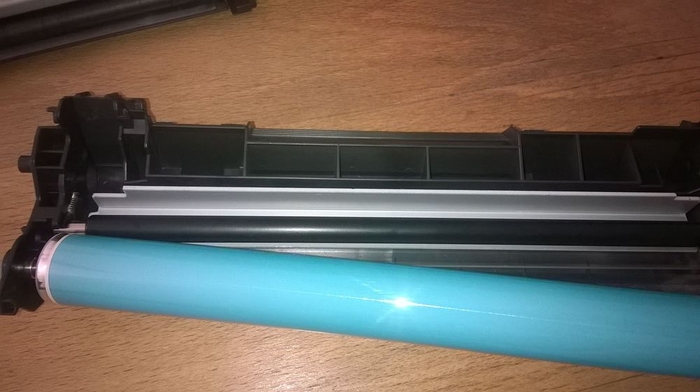

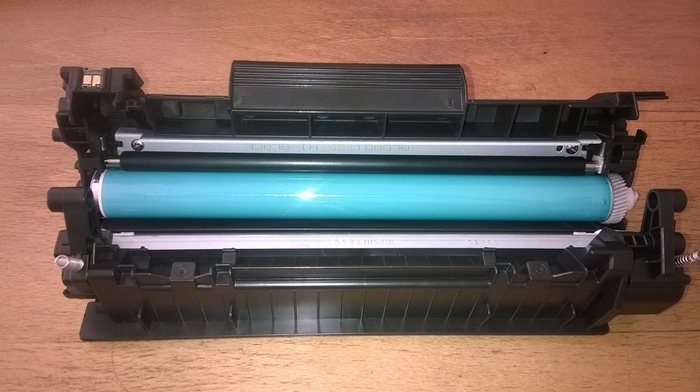

Устанавливаем фотобарабан. Проверяем чтоб валы крутились.

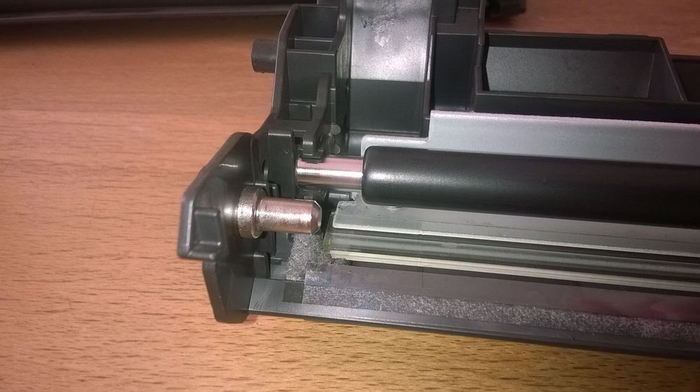

Металлические стержни обеспечивают контакты для передачи электричества, поэтому их нужно смазать токопроводящей смазкой.

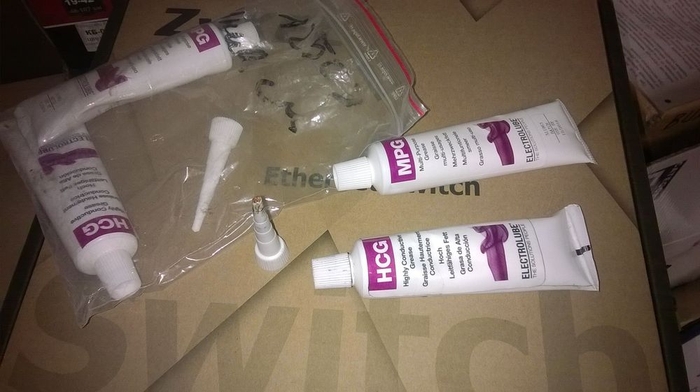

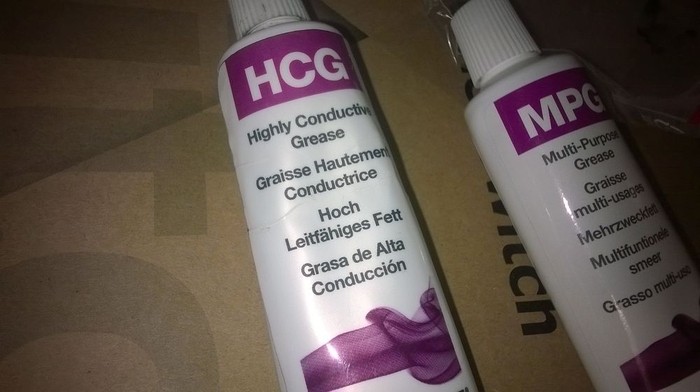

В нашем случае используется смазка как на фото ниже.

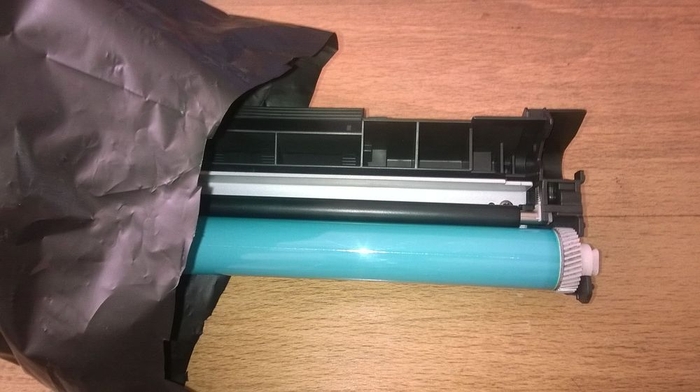

Собранную половину лучше поместить в темный пакет.

Переходим ко второй части с тонерным отсеком.

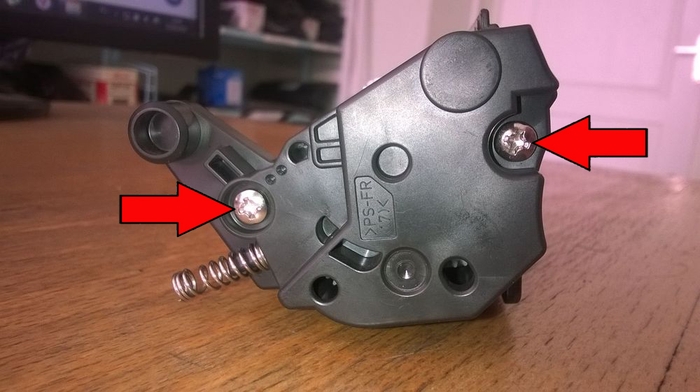

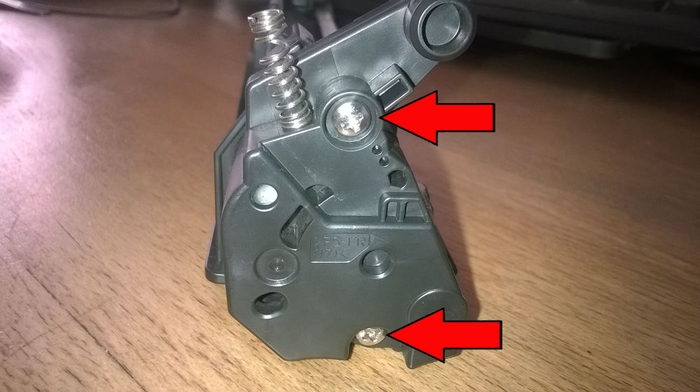

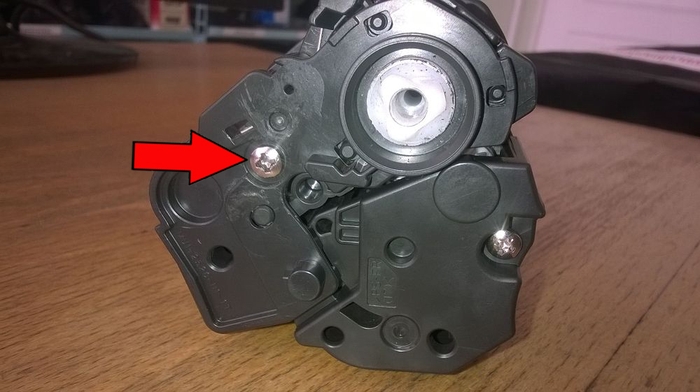

Откручиваем два винта сбоку как на фото ниже.

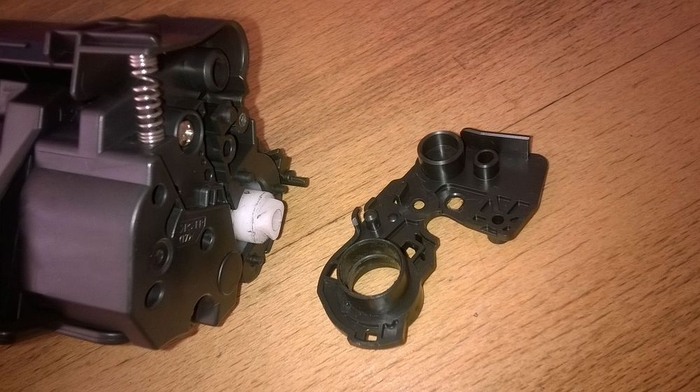

Отсоединяем боковую крышку.

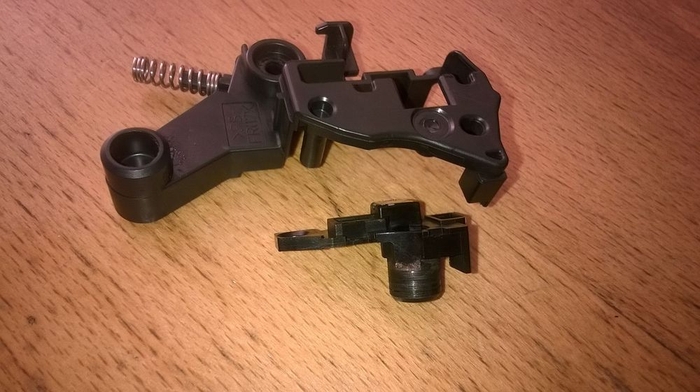

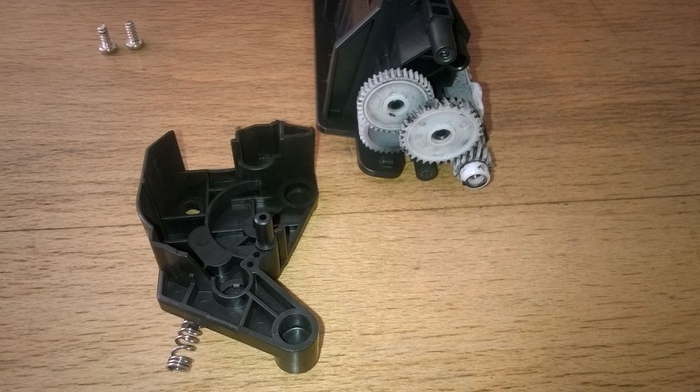

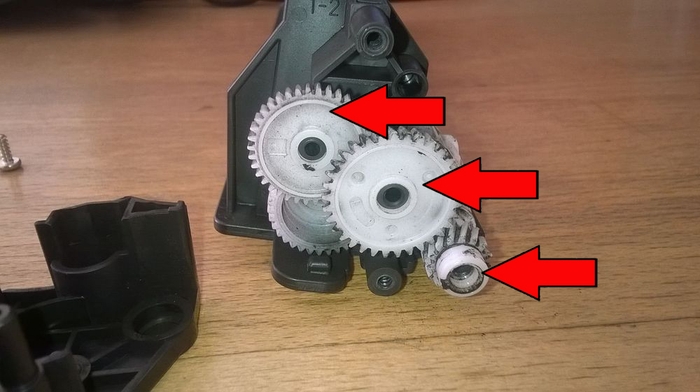

Отсоединяем три шестеренки. Чистим или моем их.

Откручиваем винт с другой боковой стороны.

Снимаем боковую крышку.

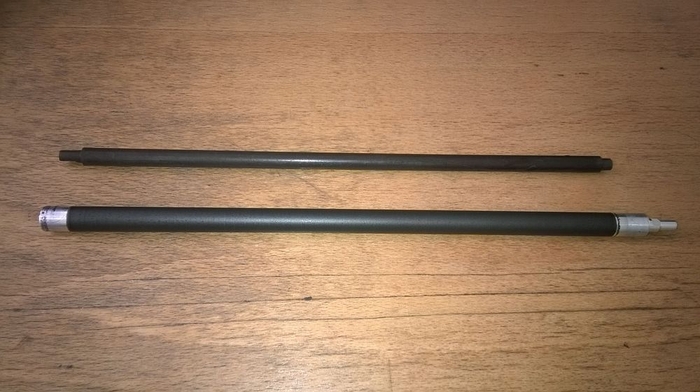

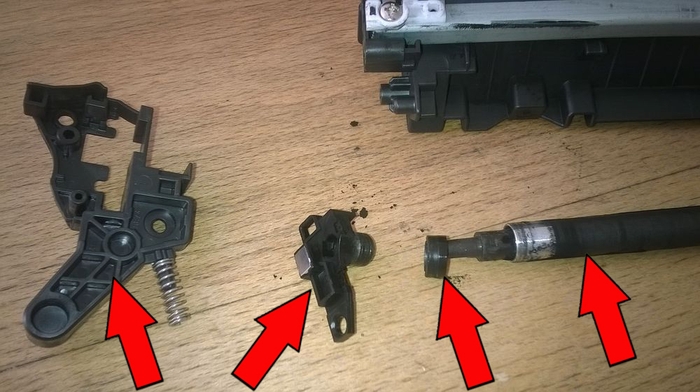

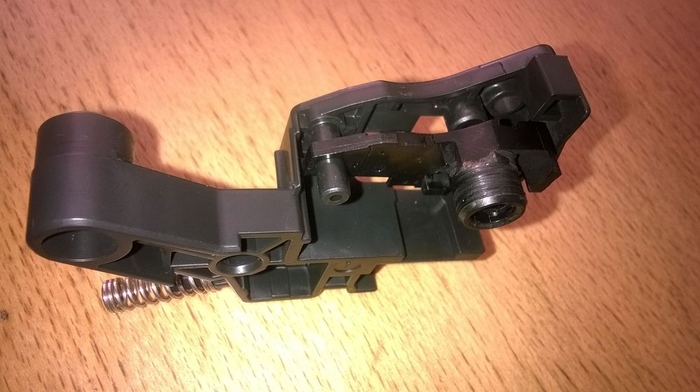

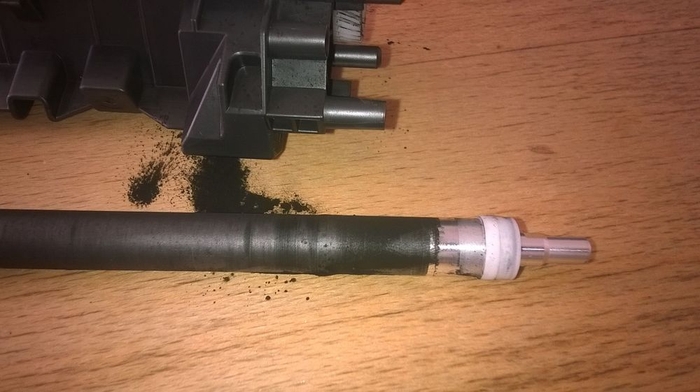

Отсоединяем магнитный вал (Magnetic developer Roller) и остальные части. Маленькая черная втулка (бушинг) имеет свойство теряться, нужно за ней следить…

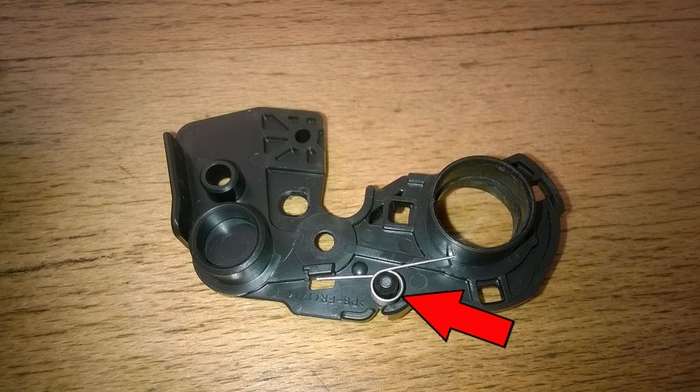

… за белой втулкой с другой стороны тоже. Рассыпавшийся тонер убираем со стола тонерным пылесосом.

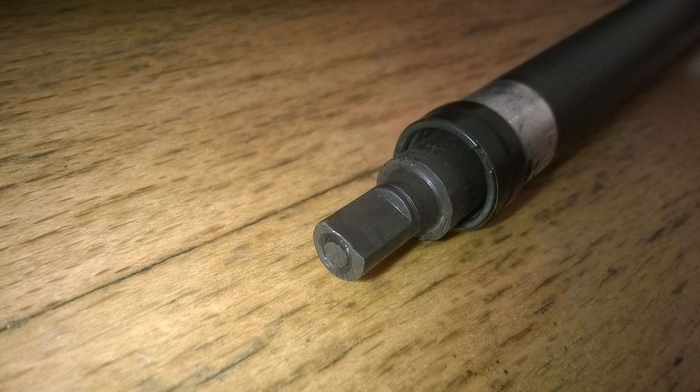

Магнитный вал можно очистить от примагнитившегося тонера вытащив из него внутренний магнитный стержень.

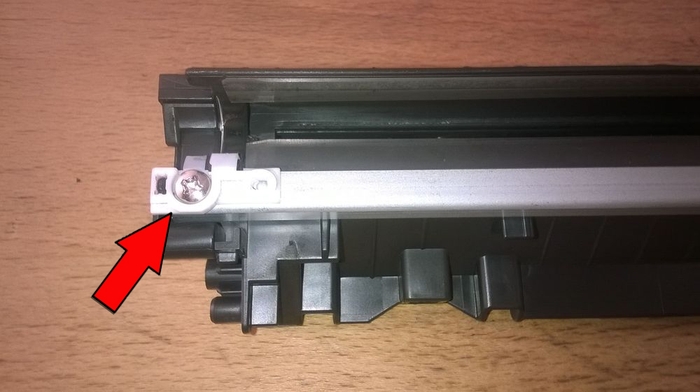

Откручиваем два винта дозирующего лезвия (Doctor Blade).

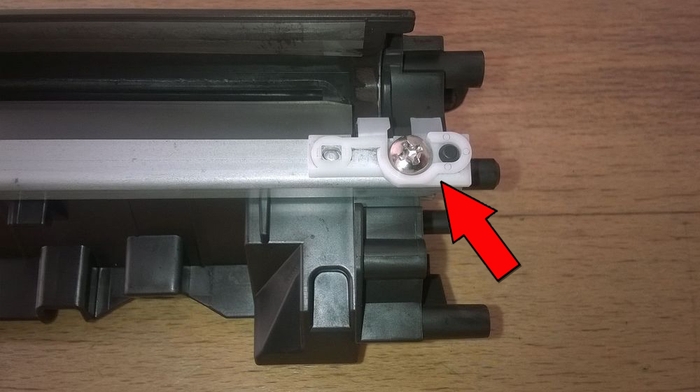

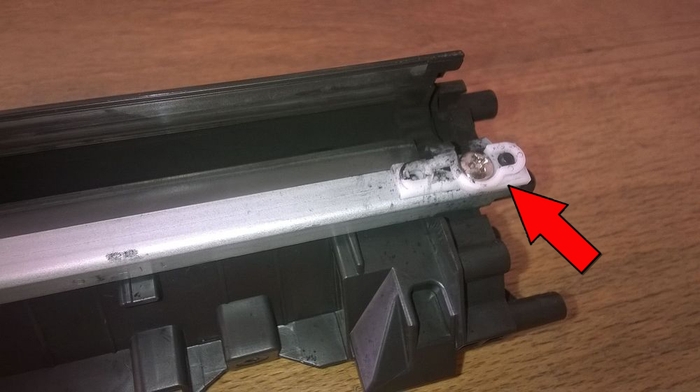

Следим, чтоб не потерялись мелкие пластмассовые крепежи с двух сторон лезвия. Они не дают тонеру высыпаться с краев.

Чистим поверхность бункера, дозирующее лезвие и все остальные детали от тонера.

Засыпаем в бункер тонер с помощью лейки.

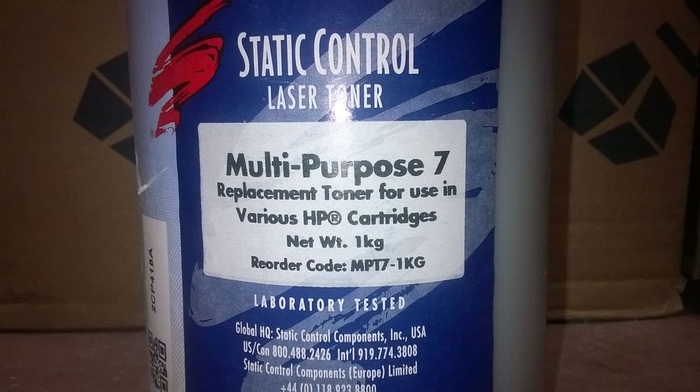

Тонер может быть разный. В данном случае у нас тонер как на фото (Multi-Purpose7). На один картридж 725 необходимо 50-80гр. в зависимости от объема бункера.

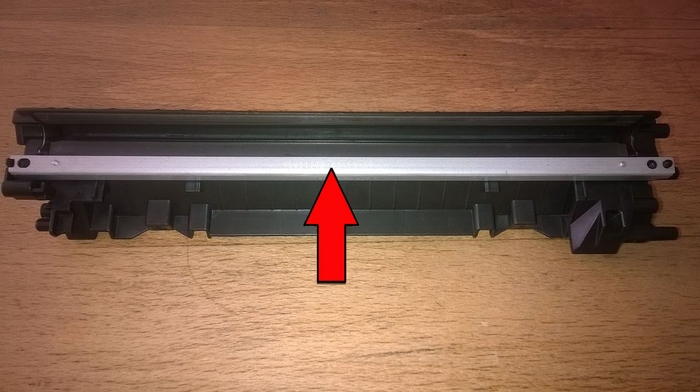

Собираем картридж в обратном порядке. Устанавливаем дозирующее лезвие.

Прикручиваем его.

Собираем боковую крышку.

Устанавливаем её на место.

Вставляем магнитный вал.

Не забываем про втулку.

Закручиваем винт сбоку.

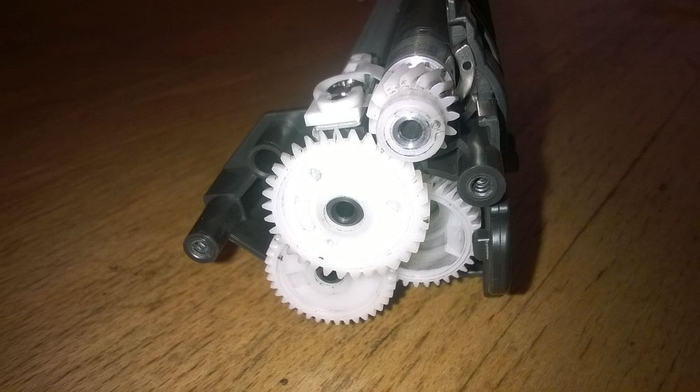

С другой боковой стороны картриджа устанавливаем шестеренки.

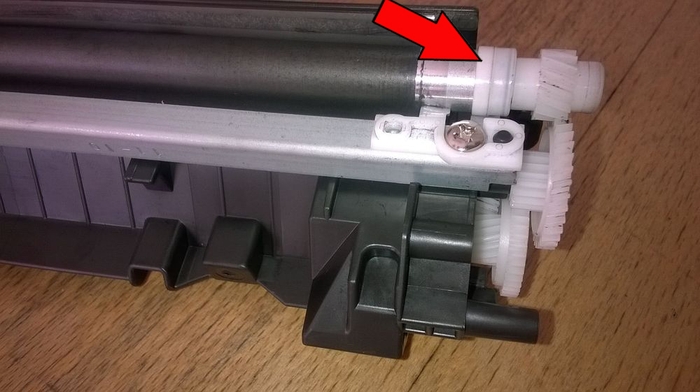

И белую втулку (бушинг).

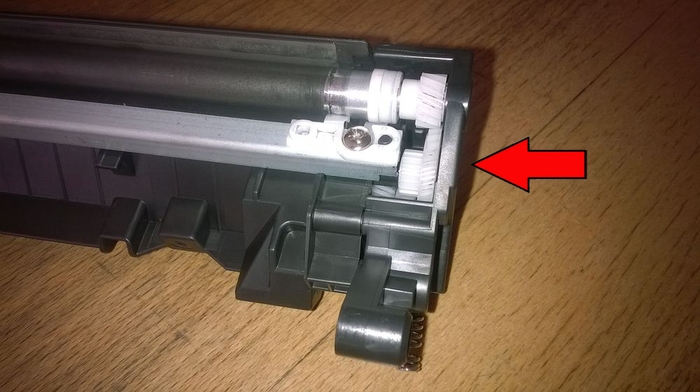

Устанавливаем крышку.

Закручиваем винты.

Тонерный отсек собран.

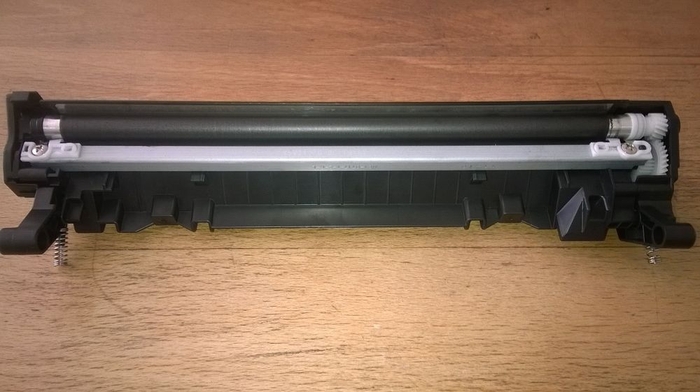

Соединяем две части.

Для этого вдеваем крепеж как показано на фото ниже.

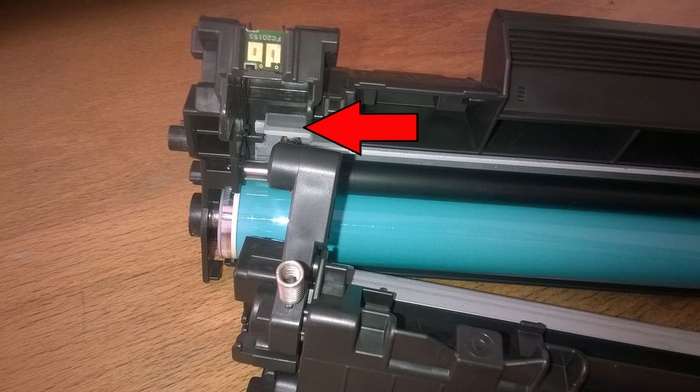

Поправляем пружины.

Устанавливаем последнюю крышку.

Нужно следить за маленькой пружинкой для створки закрывающей фотобарабан.

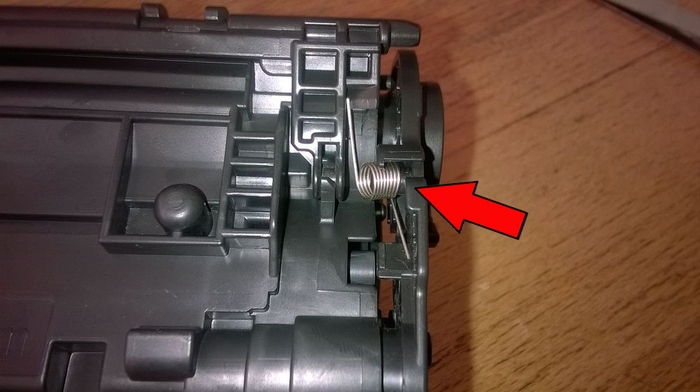

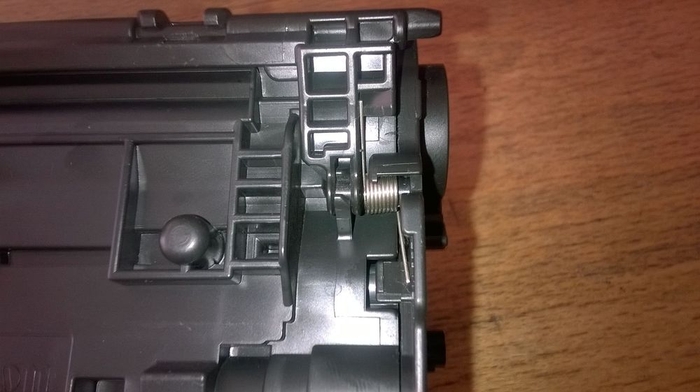

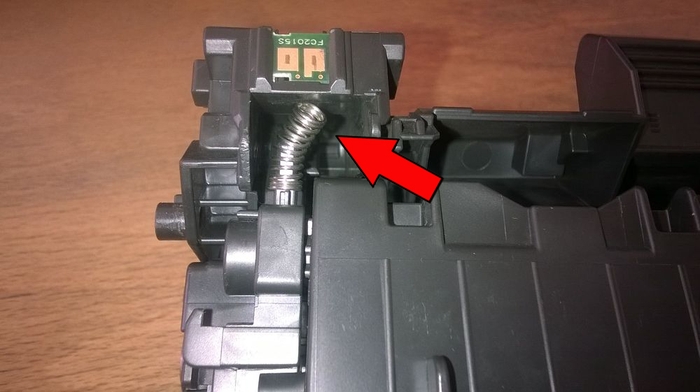

Устанавливаем пружинку как на фото.

Закручиваем винт.

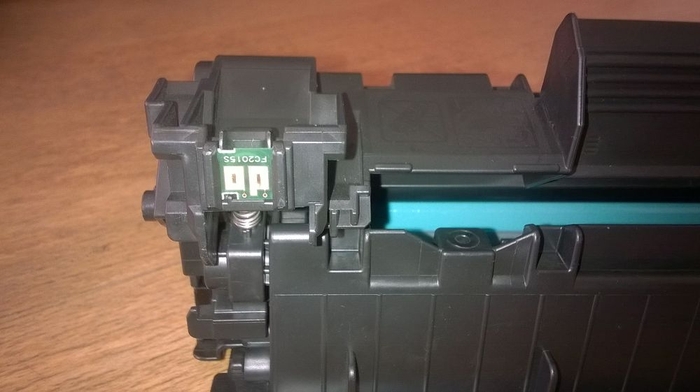

Возможно, потребуется заменить чип. Это требуется очень редко. Чипы с AliExpress.

Картридж готов. Проверяем качество печати.

После примерно 10 одинаковых картриджей процесс начинает казаться простым и однотипным.

Почти  такая же технология разборки/сборки у картриджей Canon 712, 728, 737 HP285, 435,436 и некоторых других.
