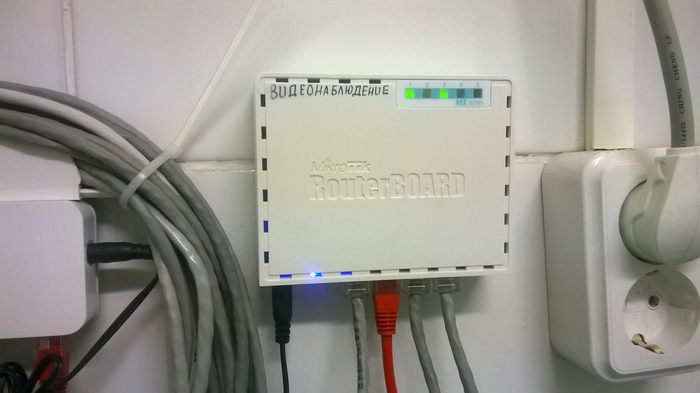

Настройки приведены на примере сети видеонаблюдения нашей организации для MikroTik RB750Gr3.

Постановка задачи: необходимо настроить подключение локальной сети к интернету для работы спец. ПО и пользователей, а так же открыть порты для круглосуточной передачи изображения с видеокамер через внешний статический IP адрес.

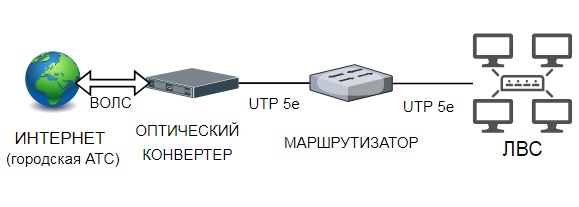

Схема подключения маршрутизатора MikroTik ниже.

Доступ к маршрутизатору.

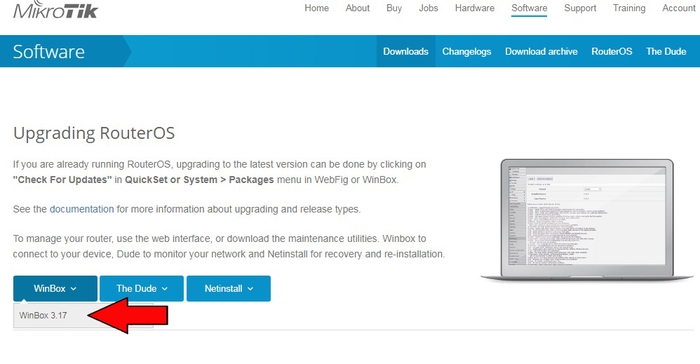

Доступ осуществим через ПО WinBox для Windows. Предварительно скачиваем WinBox с официального сайта.

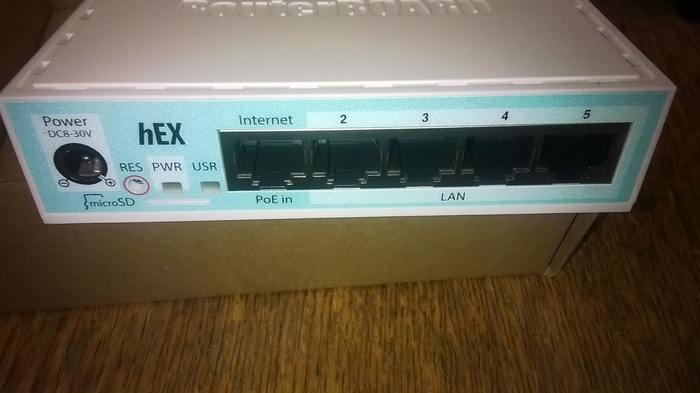

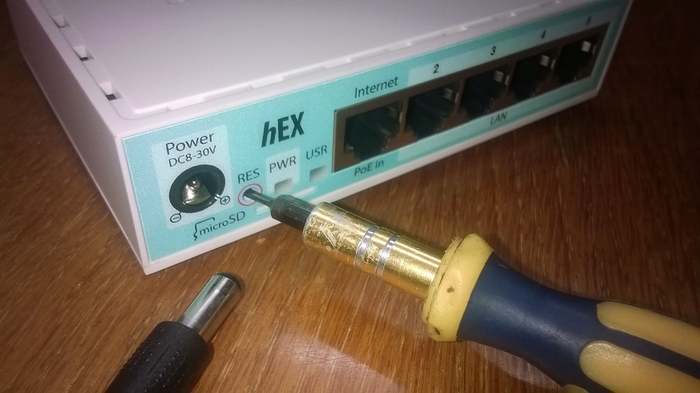

В первый порт, подписанный как Internet, включаем провод внешней сети (от оптического конвертера), во второй порт подключаем ПК или ноут-бук, с которого будем работать, подключаем провод питания. Питание от адаптера 24В 800мА.

Подключаем ответную часть патч-корда в сетевую карту ПК. В настройках TCP/IP указываем адрес в одном диапазоне с роутером.  Обычно у MikrоTik ip-адрес 192.168.88.1.

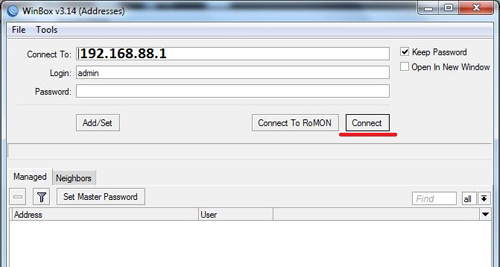

Запускаем WinBox, подключаемся к роутеру по ip-адресу.

Можно подключиться по MAC-адресу. Переписываем его с коробки в поле вместо ip-адреса и нажимаем – Connect.

         На вкладке Neighbors можно увидеть все доступные в сети роутеры микротик.

         Смена прошивки.

Перед началом выполнения настроек, желательно обновиться до последней версии прошивки. В новых прошивках, как правило, устранены известные проблемы.

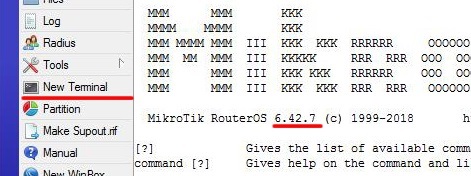

После соединения, в главном меню выбираем New Terminal и смотрим версию прошивки. В данном случае видим 6.42.7.

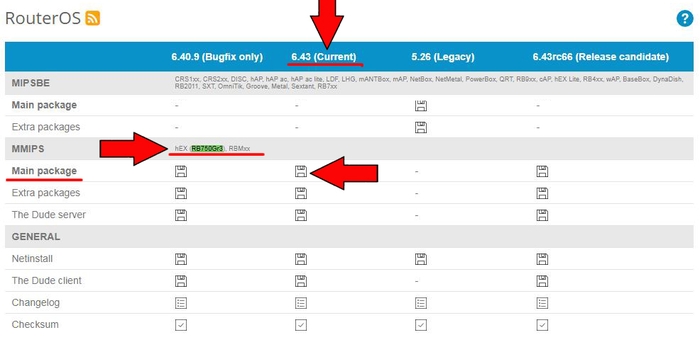

Переходим на страницу загрузок официального сайта. Находим нужный нам роутер по названию, в нашем случае RB750Gr3. Выбираем версию прошивки Current (текущая) либо Stable (стабильная). Изменения на сайте происходят довольно часто и расположение как на скриншоте ниже может быть другим. Скачиваем из строчки с надписью Main package. Файл прошивки называется в моем случае routeros-mmips-6.43.npk

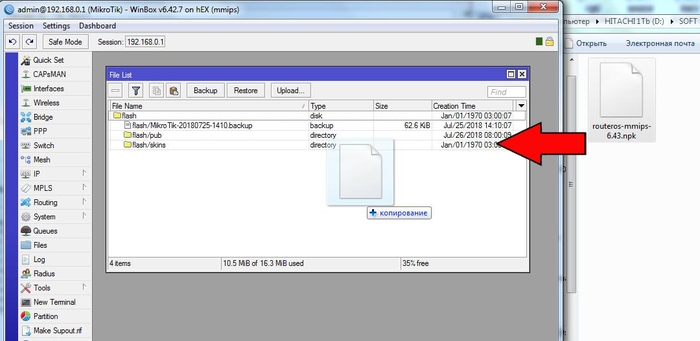

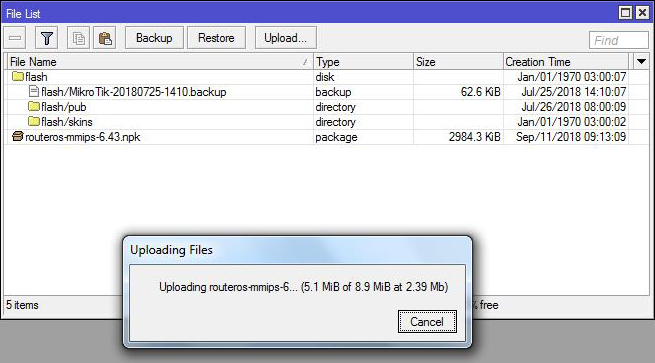

Открываем место, куда мы сохранили прошивку и перетягиваем её в окно MikroTik.

Появится сообщение о загрузке файла.

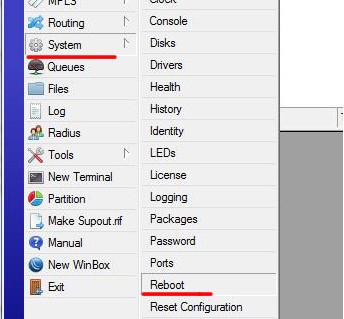

Перезагружаем роутер: System >> Reboot.

Подтверждаем перезагрузку и ждем примерно 1-2 мин.

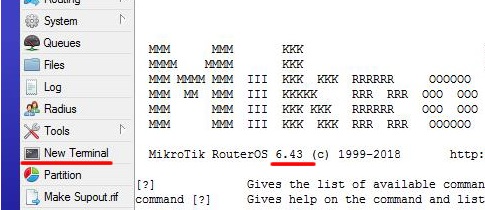

После перезагрузки снова подключаемся к роутеру,  запускаем терминал и проверяем версию прошивки. Она изменилась на 6.43.

Настройка портов.

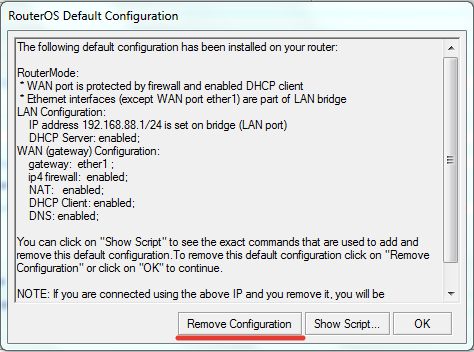

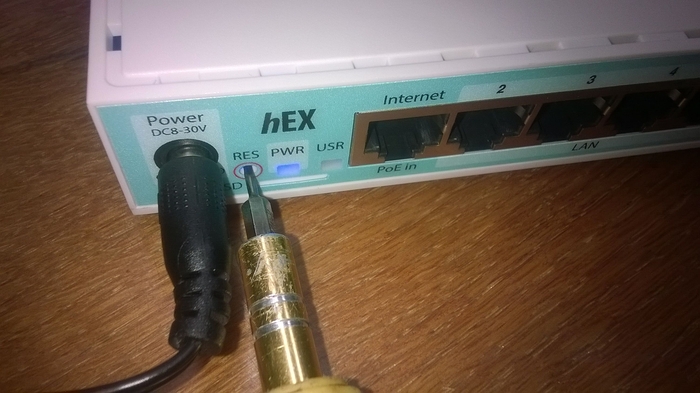

Удаляем конфигурацию, настроенную по умолчанию.

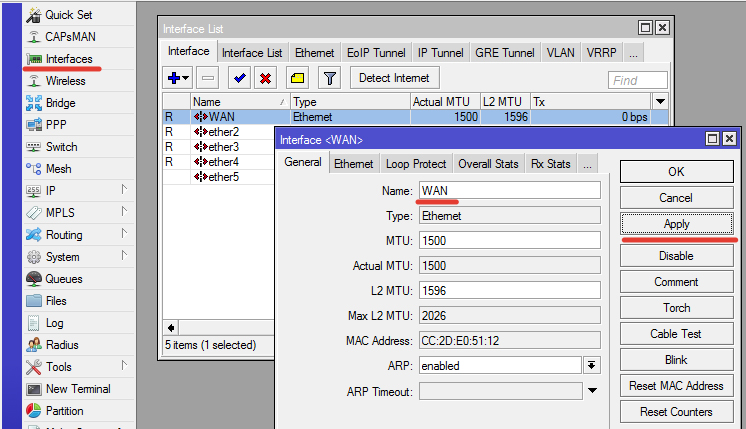

Открываем вкладку Interfaces. Изменяем название первого порта на WAN и нажимаем Apply.

Остальные порты переименовываем таким же образом и называем  по порядку LAN1… LAN4.

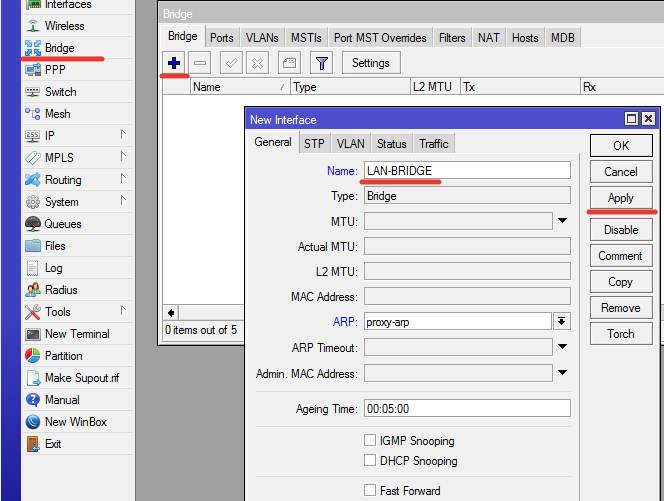

Переходим на вкладку Bridge. Нажимаем синий крестик и добавляем новый интерфейс моста.

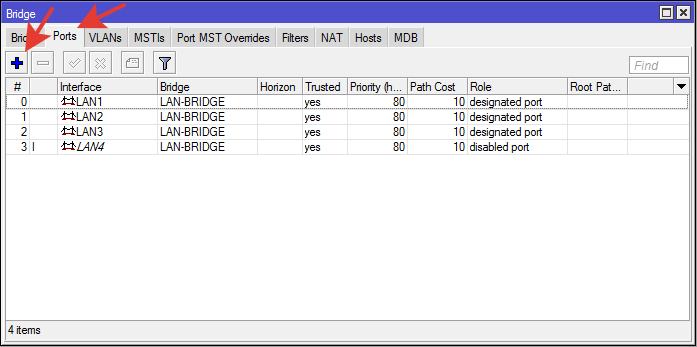

В разделе портов добавляем все наши LAN-порты (кроме WAN) нажимая синий крестик.

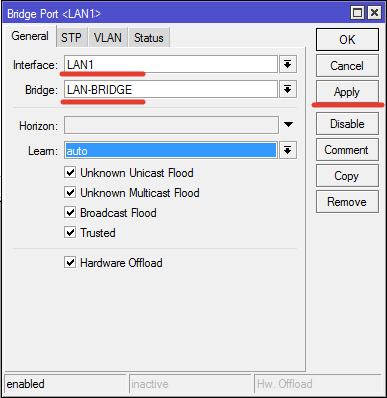

В каждом добавленном порте указываем:

Intrface: LAN1… LAN4;

Bridge: LAN-BRIDGE.

Это нужно для организации коммутатора. Изначально в роутере все порты сами по себе.

*можно назначить один порт мастером и привязать к нему остальные, затем в мост добавить только мастера.

Подключение к интернету.

PPPoE.

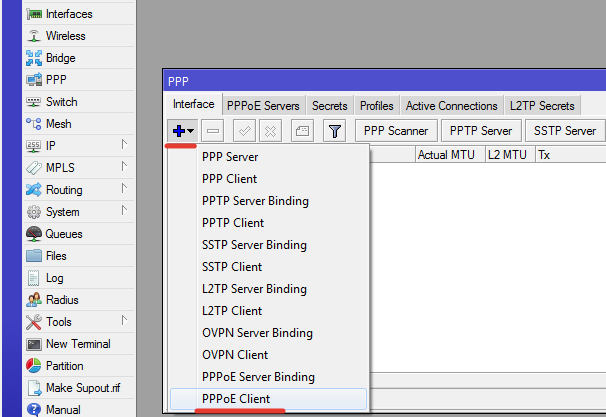

В нашем случае подключение PPPoE. Переходим на вкладку PPP. Нажимаем на синем крестике маленький треугольник и в выпадающем меню выбираем PPPoE Client в самом низу.

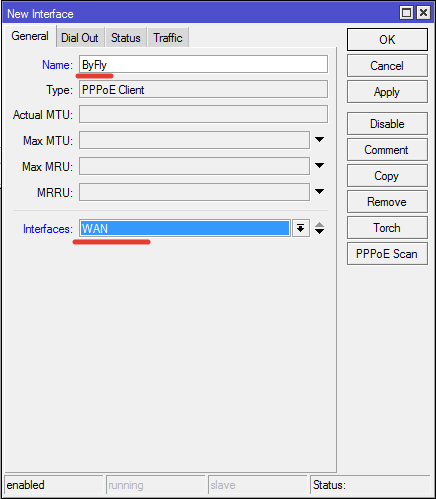

В создавшемся новом интерфейсе указываем на вкладке General имя и внешний порт WAN.

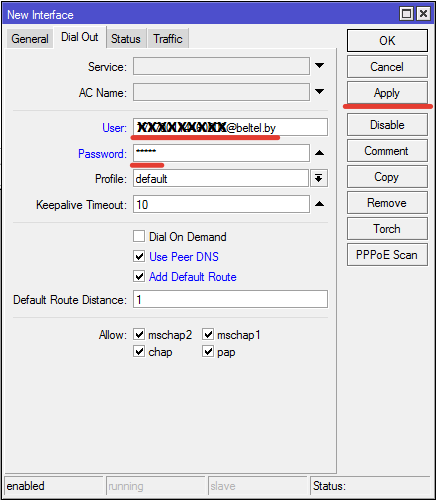

На вкладке Dial Out указываем логин и пароль из договора с провайдером. Все галочки как на картинке ниже. Apply. OK.

Правило для работы интернета.

Переходим на вкладку IP. Выбираем Firewall.

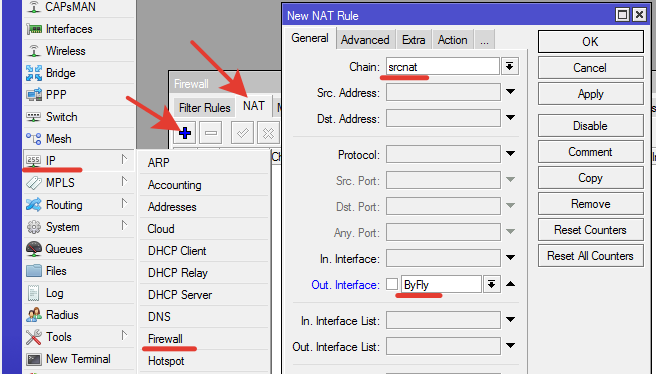

В разделе NAT нажимаем синий крестик и добавляем новое правило как на картинке ниже.

На вкладке General выбираем:

Chain: srcnat;

Out. Interface: Byfly – наш ранее созданный внешний интерфейс PPPoE.

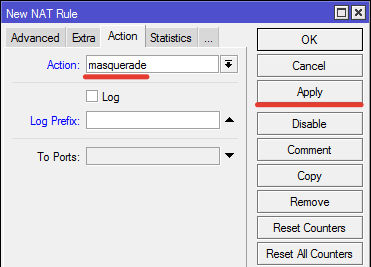

На вкладке Action в первом поле выбираем из выпадающего меню masquerade. Нажимаем Apply. OK.

Правило позволяет связываться внутренней и внешней сети.

DNS.

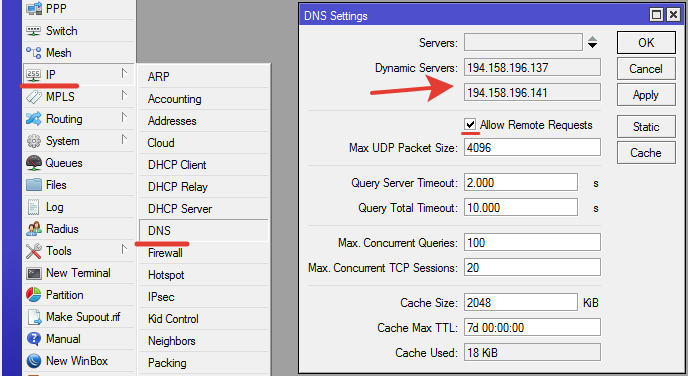

Переходим в IP >> DNS.

Здесь нужно либо прописать DNS, либо как у меня они уже сами определились.

Обязательно ставим галочку Allow Remote Requests.

OK.

Локальная сеть.

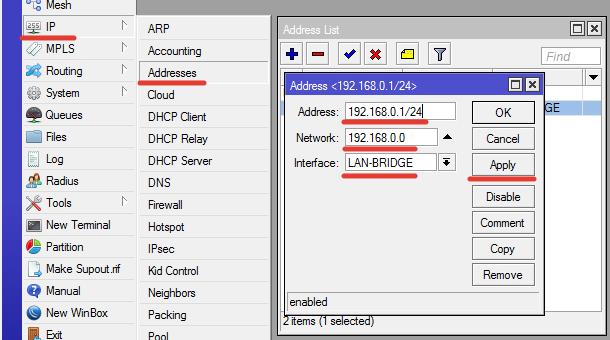

Переходим в IP >> Addresses.

Пишем адрес для локальной сети. Выбираем ранее созданный интерфейс LAN-BRIDGE. Жмем Apply. OK.

Маска указывается через слэш (например /24), Network может появится автоматически.

DHCP. Настраиваем по необходимости. В нашей сети он не нужен, принцип настройки одинаковый. Настраивать будем DHCP сервер, чтоб подключаемые пользователи получали IP адреса от маршрутизатора автоматически.

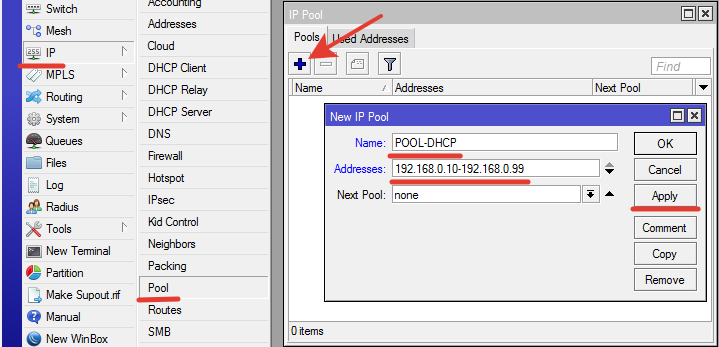

Создаем так называемый пул – диапазон IP адресов, которые будет раздавать наш DHCP сервер. Переходив на вкладку IP >> Pool. Жмем на синий крестик. В открывшейся форме заполняем имя и адреса, какие мы хотим чтоб раздавались. Apply. OK.

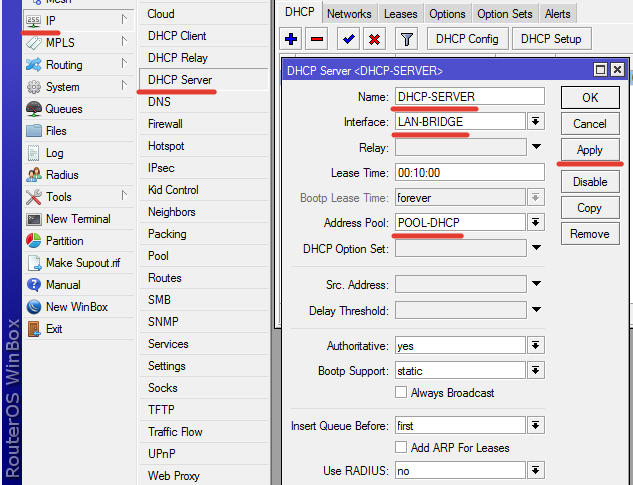

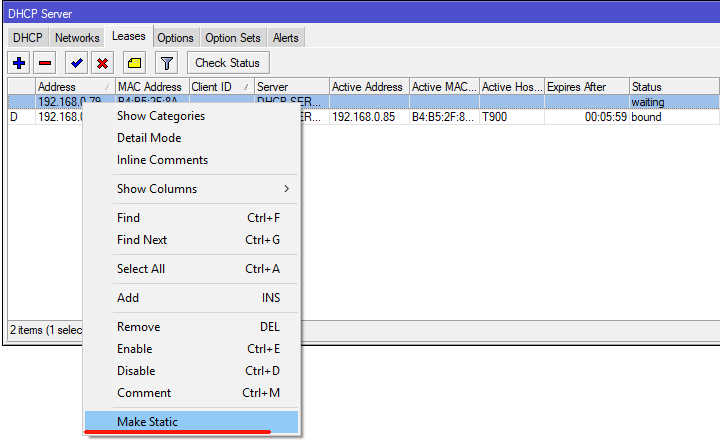

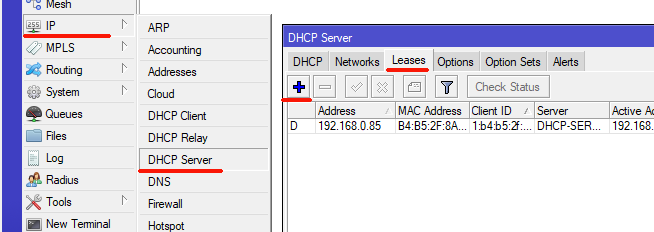

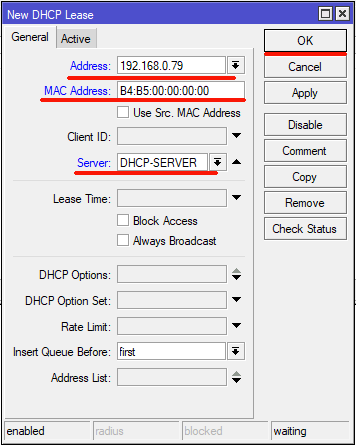

Создаем DHCP Server. IP >> DHCP Server.

Вводим имя, выбираем наш созданный сетевой мост LAN-BRIDGE.

Выбираем созданный на предыдущем шаге пул IP адресов POOL-DHCP.

Apply. OK.

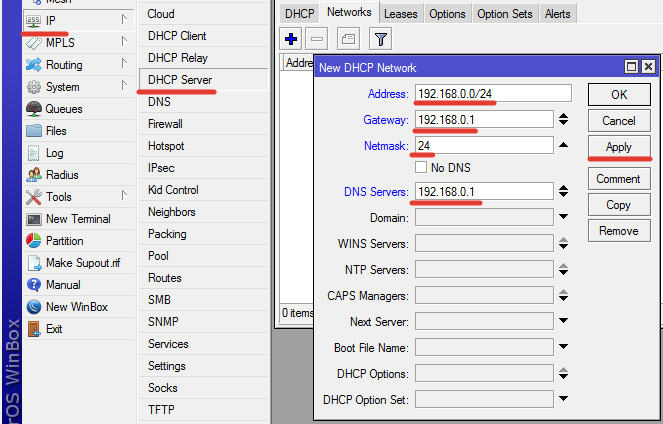

Создадим DHCP сеть. Вводим как на картинке ниже адрес сети, шлюз, маску и DNS server. Apply. OK.

На этом настройка интернет завершается.

Открытие портов. (Проброс портов)

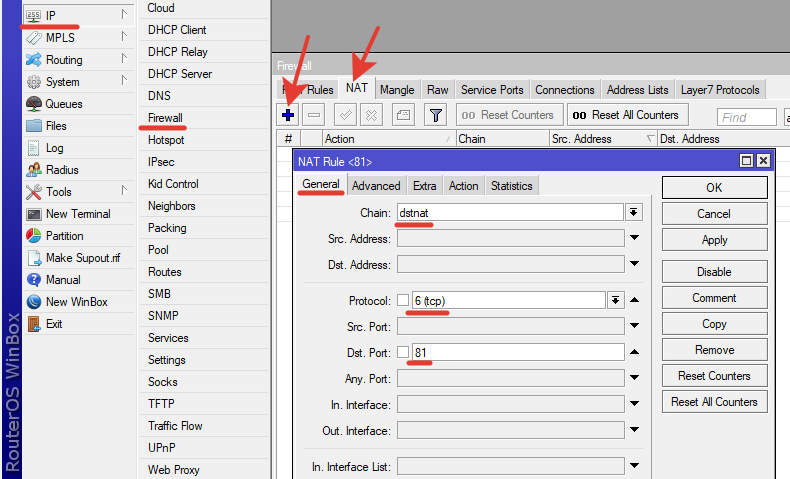

Переходим в IP >> Firewall >> NAT.

Добавляем новое правило на синий крестик.

На вкладке General отмечаем:

Chain: dstnat

Protocol: tcp

Dst.Port 81 (порт можно выбрать любой свободный)

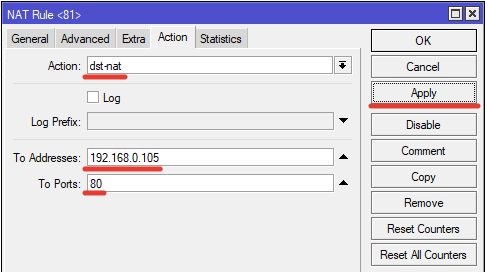

На вкладке Action выбираем:

Action: dst-nat

To Addresses: 192.168.0.105 (адрес локальной камеры)

To Ports: 80 (локальный порт, у всех камер одинаковый)

Нажимаем Apply, OK и проверяем, открылся ли порт и заработала камера.

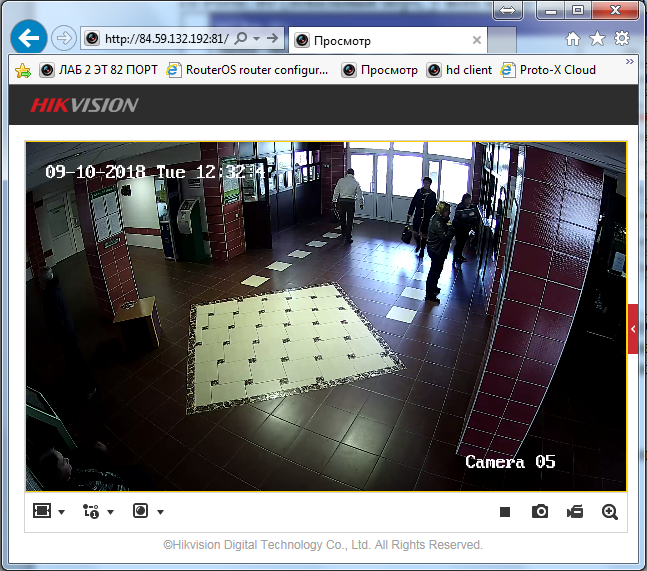

У нас статический внешний IP адрес. Я захожу на него с указанием порта через браузер IE и вижу работающую камеру.

Открытый порт можно проверить на сервисе в интернете.

Если нужны еще камеры, создаем новые правила с другими  внешними портами для других внутренних IP.

Установка пароля администратора.

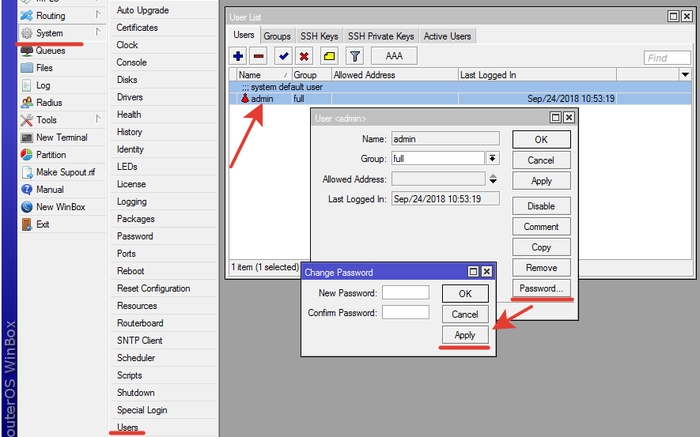

В боковом меню выбираем System >>  Users.

В открывшемся окне отмечаем admin или другого нужного пользователя.

Изменяем пароль нажав на кнопку Password.

Введя пароль, нажимаем Apply.

Когда все настройки выполнены и роутер работает как требуется делаем резервную копию конфигурации.

Резервная копия конфигурации.

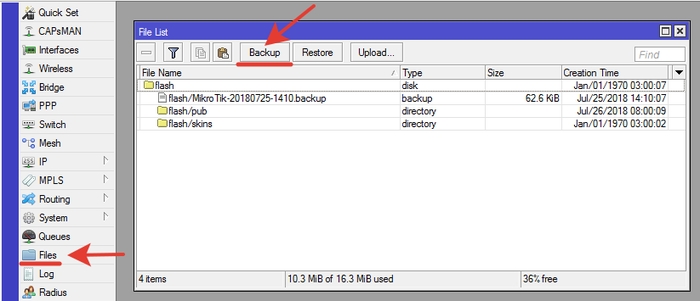

В главном меню выбираем Files. Нажимаем Backup.

В открывшемся окне:

— в поле Name пишем имя для резервной копии;

— при желании устанавливаем пароль;

— отмечаем галочкой Don’t Encrypt.

Нажимаем Backup.

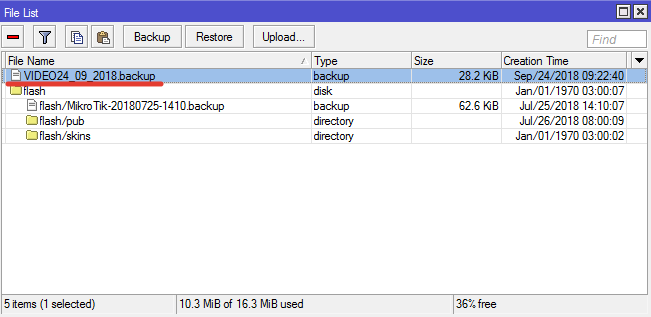

Среди файлов появится наша новая резервная копия. Можно перетащить её мышкой в папку ПК для сохранности.

При восстановлении конфигурации из резервной копии выбираем нужный файл и нажимаем Restore. Перед этим рекомендуется выполнить сброс конфигурации.
