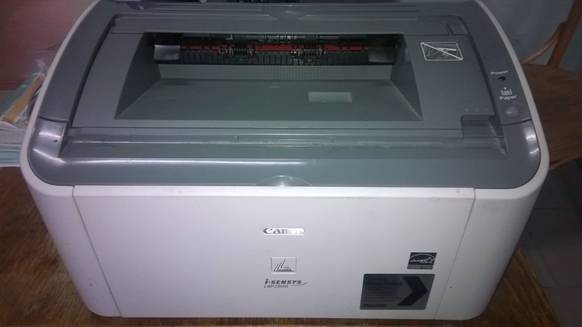

Принтер передали с жалобой на плохую печать. Проверка выявила неровную черную полосу на четверть листа с левой стороны. В последствии причина выявилась в разорванной термопленке (вроде скрепку прокатали вместе с листом).

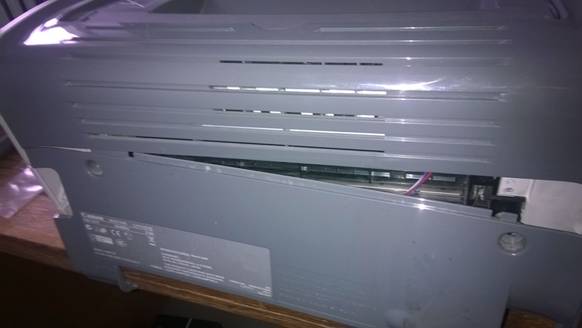

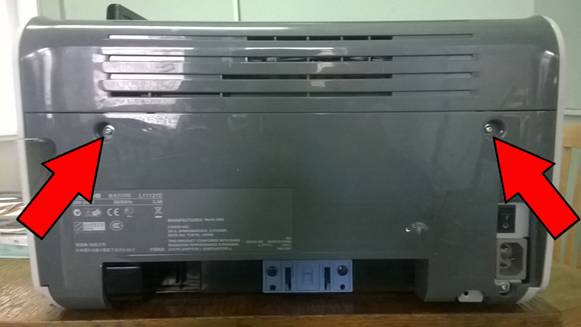

Для замены термопленки нужно разобрать часть принтера. Об этом по порядку. Откручиваем два винта на задней крышке корпуса.
Отсоединяем заднюю крышку.

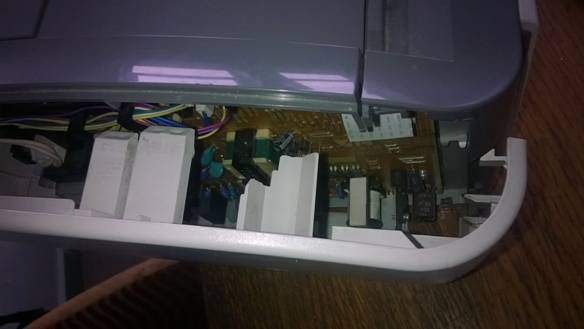

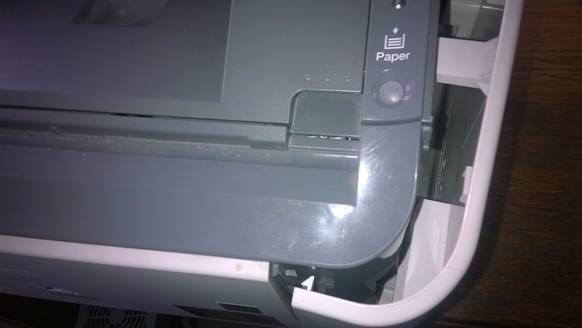

Отсоединяем боковую крышку. Она на защелках.
Таким же образом снимаем крышку с другой стороны.
Открываем переднюю крышку, вытаскиваем картридж, если он еще там. Откручиваем два винта.

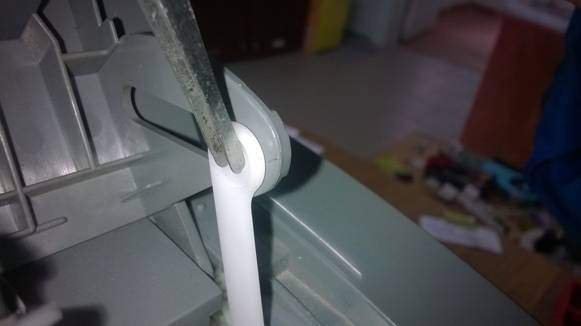

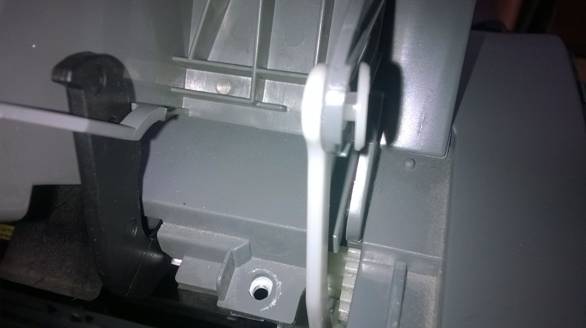

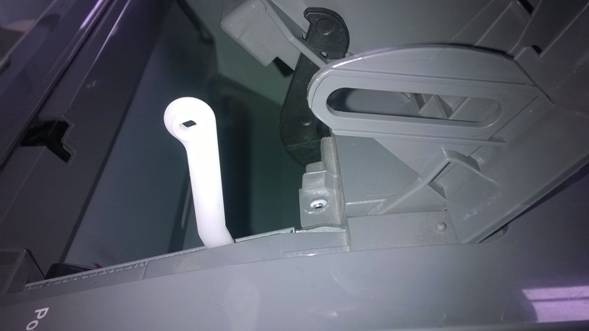

Отсоединяем белую ручку датчика справа. Можно это сделать например пинцетом.

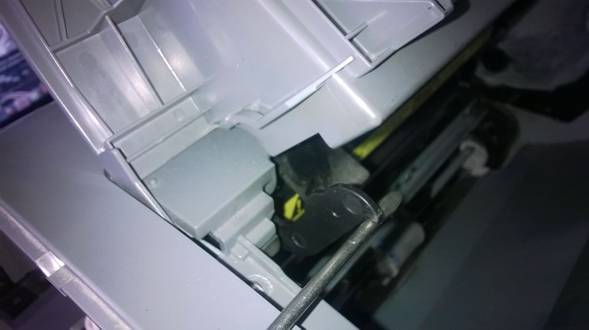

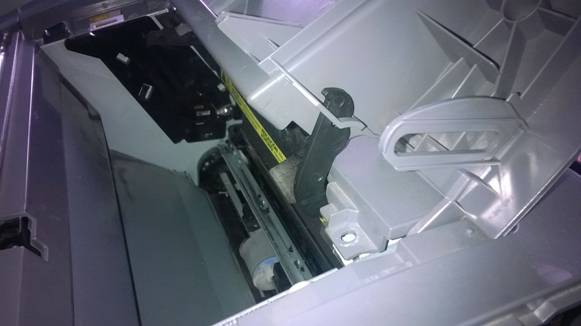

Еще два черных держателя…
… и верхняя крышка снята.

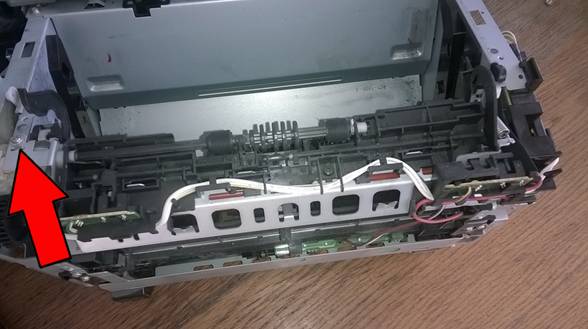

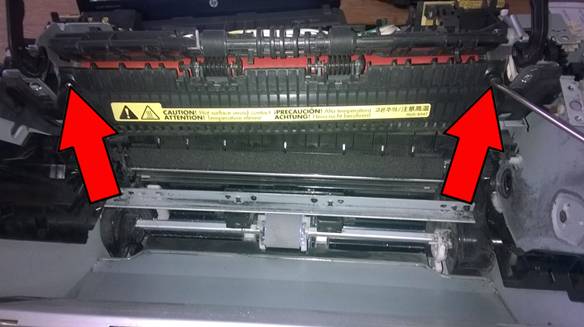

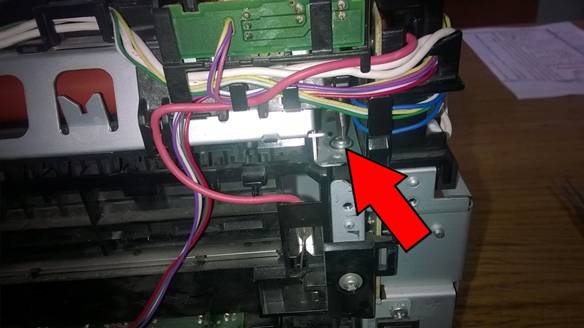

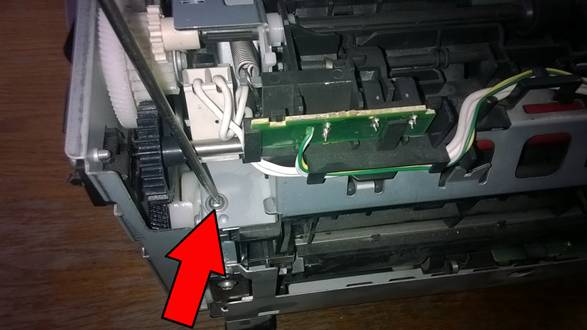

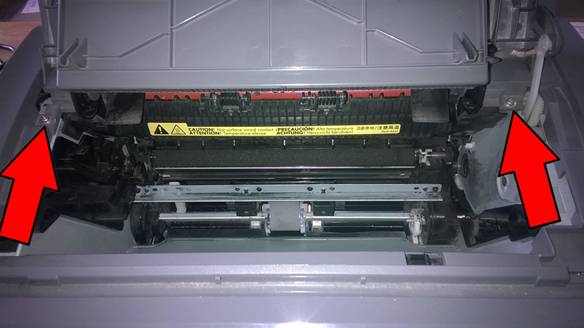

Откручиваем винты как на фото ниже. Они держат печку.
Откручиваем два винта у крышки печки.

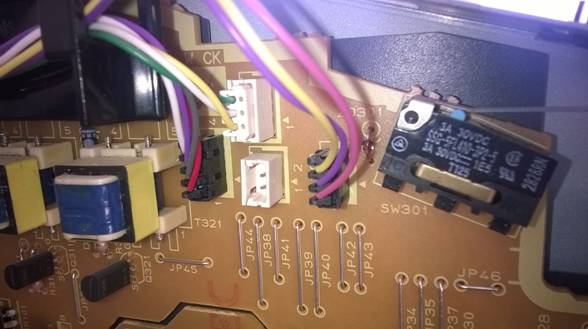

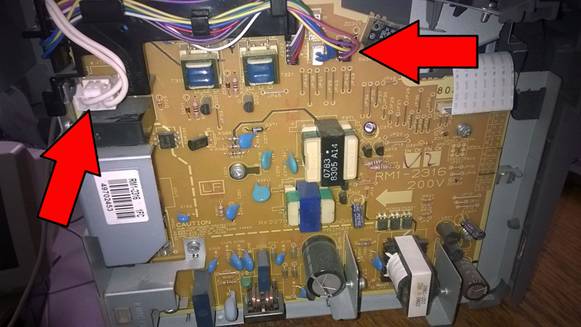

Далее отключаем все разъемы на плате питания. Их 5 шт.
Четыре мелких разъема и один большой белый

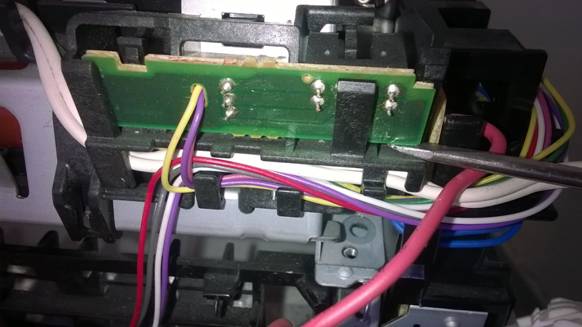

Поддеваем небольшую плату отверткой и вытаскиваем, распутываем провода.

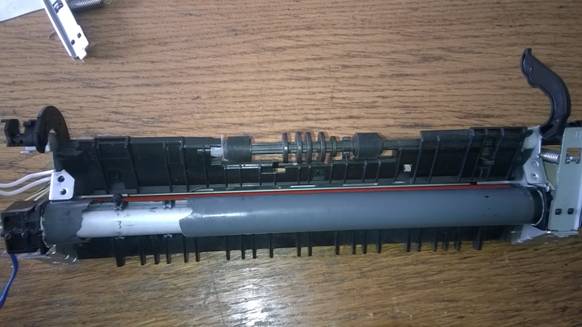

Когда провода распутаны вытаскиваем печку на стол.

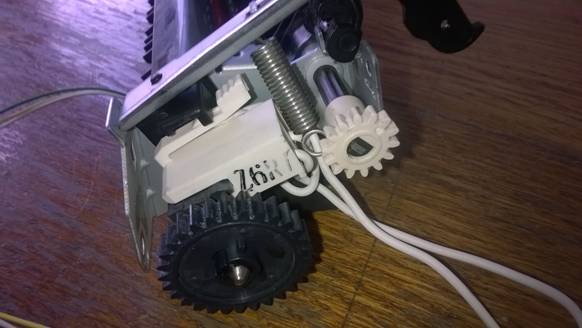

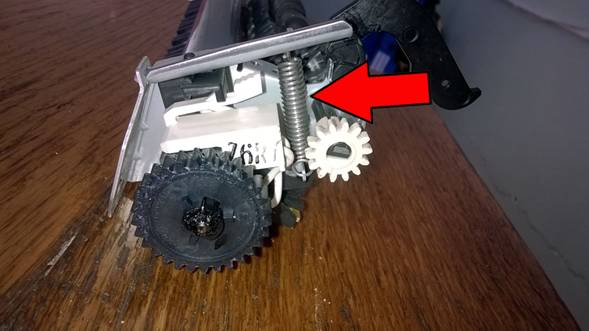

Отцепляем пружину.

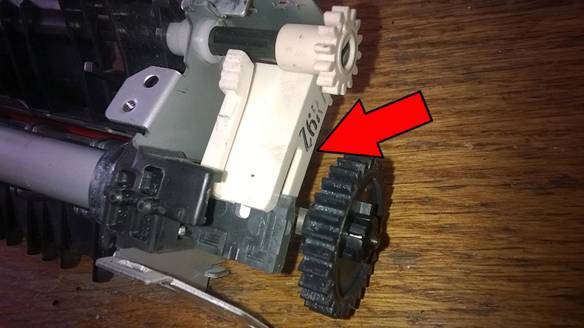

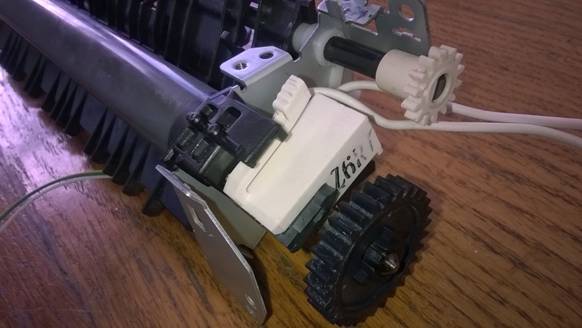

Отсоединяем крепеж термопленки.

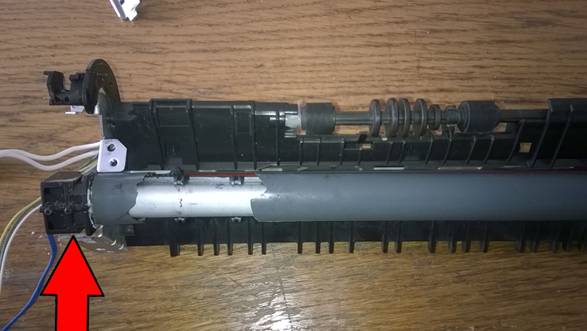

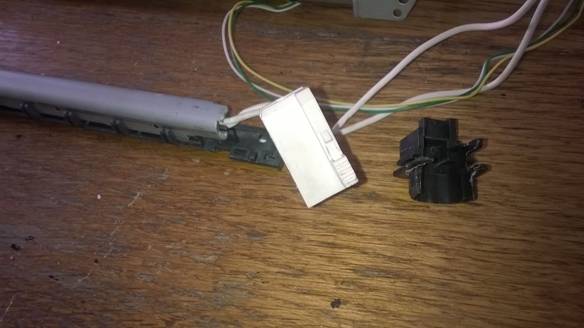

Переходим на другую сторону печки. Снимаем пружину, отсоединяем большой белый контакт.
Снимаем черный крепеж. Стягиваем испорченную термопленку.

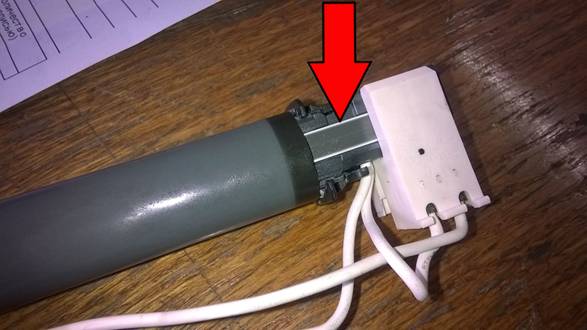

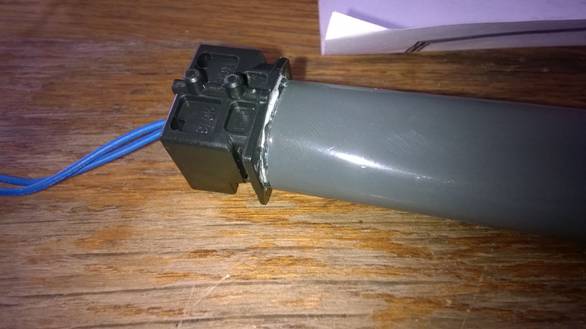

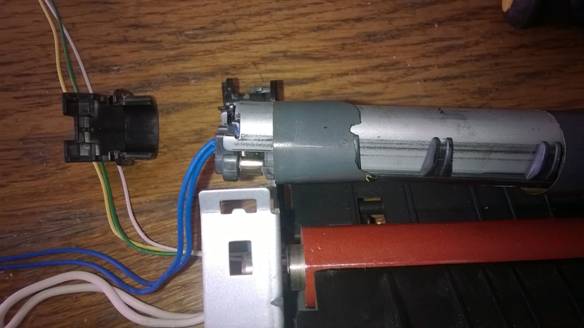

Чистим от нагара всё что черное, наносим термосмазку на нагревательный тен и надеваем новую термопленку. Пленку нужно конечно же приобрести заранее. С ней в комплекте идет немного термосмазки. Смазку наносить на всю длину нагревательного тена (длинная тонкая серая пластинка отмечена на фото ниже красной стрелкой) под пленкой и особенно его края. Пленку надевать как на фото, черной полоской к большому белому контакту.
Собираем нагреватель в обратном порядке.

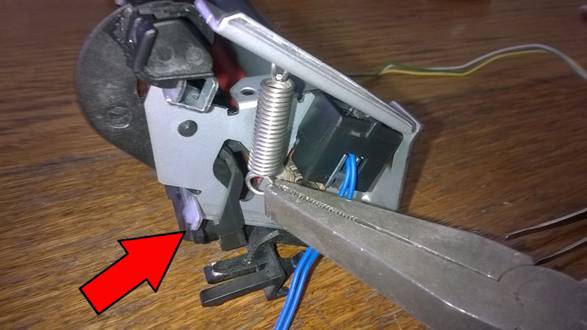

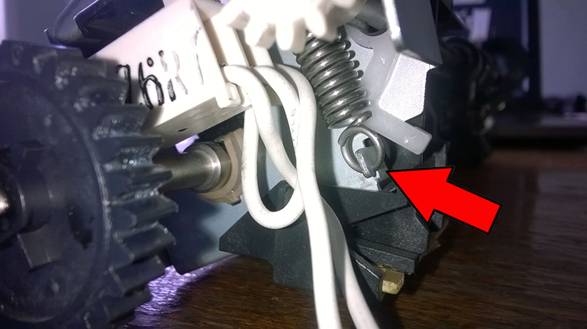

Устанавливаем и натягиваем пружины.
Лучше это делать небольшими плоскогубцами.
Ну и далее собираем принтер в обратном порядке. Подключаем проверяем. У меня при первой печати при выезде листка пошел небольшой дым или пар – это подгорела немного смазка. Затем всё стало работать как положено.
